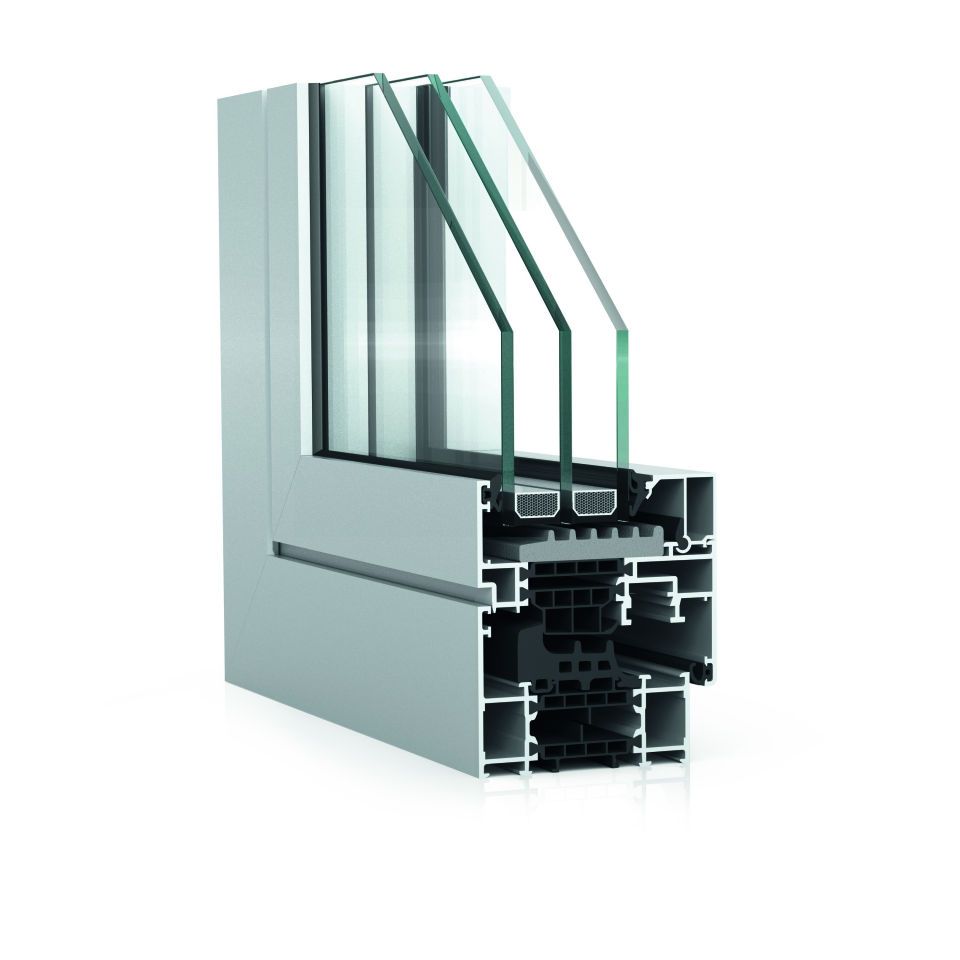

Mit 75 mm Bautiefe stellt sich WICLINE 75 evo an die Spitze der Wärmedämmeigenschaften und bauphysikalischen Merkmale. Mit höchsten Leistungseigenschaften ist dieses Aluminiumfenster auf alle zukünftigen Anforderungen der Architektur ideal abgestimmt. In der Schweiz wurde WICLINE 75 evo als erstes Metallfenster als Minergie-P-Modul zertifiziert.
Hydro Building Systems
Germany GmbH (WICONA)
Einsteinstr. 61
89077 Ulm
Deutschland
Einsteinstr. 61
89077 Ulm
Deutschland
Tel. +49 731 3984-0
Fax +49 731 3984-241
Fax +49 731 3984-241
Produkteigenschaften
| Barrierefreiheit: | Türschwelle barrierefrei |
| Bauteil, Ausbau: | Einfachfenster |
| Beschusshemmung Fenster/Tür/Tor: | FB4 |
| Klasse Einbruchhemmung: | RC 1N, RC 2, RC 2N, RC 3 |
| Öffnungsart: | Abstellschiebekippflügel (Parallelschiebekipp), Drehflügel, Dreh-Kippflügel, Festverglasung, Kippflügel, Klappflügel, Schwingflügel, Senk-Klappflügel, Wendeflügel |
| Werkstoff: | Aluminium |
| bewertetes Schalldämm-Maß Rw, R: | 47dB |
| Höhe: | 0 - 2.500mm |
| Ausführung Beschlag: | verdeckt |
| Klasse Korrosionsbeständigkeit Beschlag: | 5 |
| Klasse Luftdurchlässigkeit: | 4 (größer 600 Pa) |
| Klassifizierung mechanische Festigkeit: | 4 |
| mechanische Dauerhaftigkeit, Anzahl Zyklen: | 20000 |
| Rahmendurchbiegung: | B (kleiner gleich 1/200), C (kleiner gleich 1/300) |
| Schlagregendichtheitsklasse: | E (größer 600 Pa) |
| Windlastklasse: | 5 (2000 Pa) |
| Anzahl Flügel: | 1, 2 |
| Breite Gesamtblendrahmen außen: | 0 - 3m |
| Dicke Verglasung: | 0 - 69mm |
| Öffnungswinkel: | 105Grad |
| Uf-Wert: | 1W/(m²K) |
| Uw-Wert: | 1W/(m²K) |
Herstellerspezifische Eigenschaften
| Einhandbeschläge | mit aufliegenden Bändern (farbig beschicht- oder eloxierbar) oder verdeckt liegenden Bändern mit integrierter Endlagendämpfung |
| Formate (B x H) | bis 1.700 mm x 2.500 mm, Oberlicht bis 2.500 mm x 1.700 mm |
| Im Werksverbund hergestellt | Ja |
| Kompatibel mit | Türserien WICSTYLE 65 evo und WICSTYLE 75 evo |

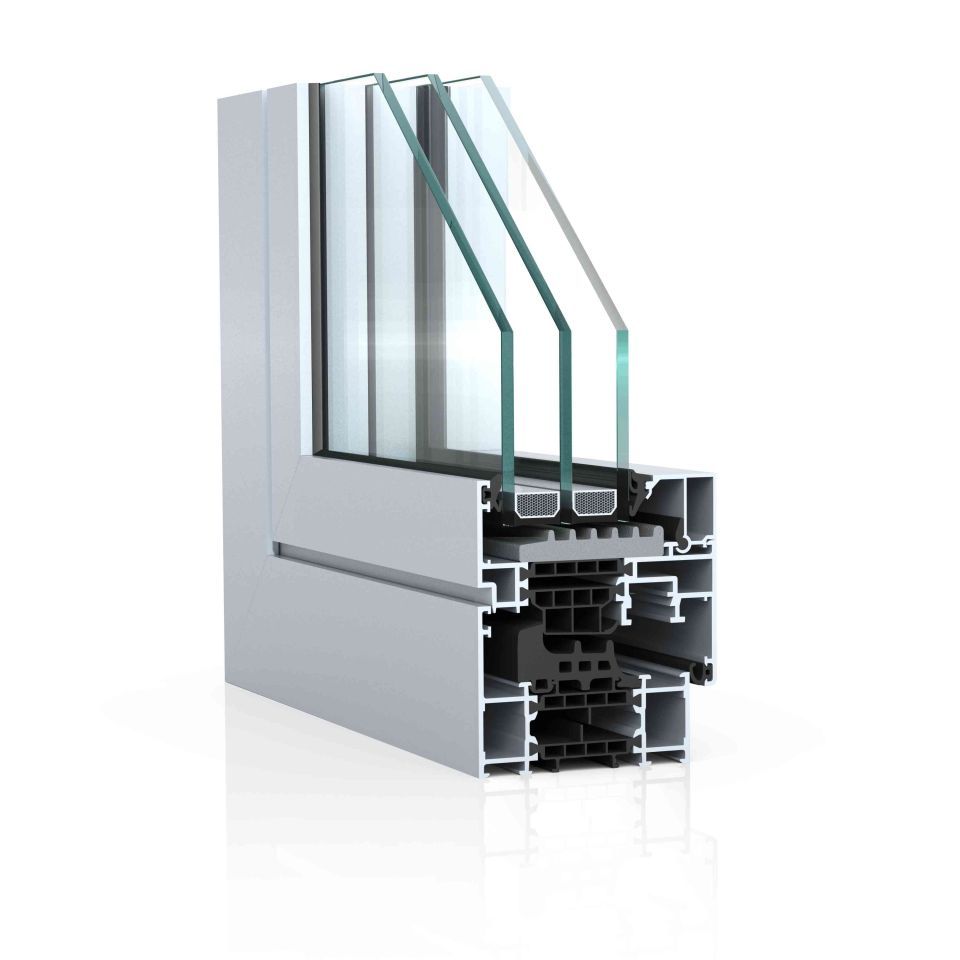

| Profiltechnik | hoch wärmegedämmtes Mehrkammersystem |
| Qualitätsmanagement | Zertifiziert nach ISO 9001:2008 |
| Systemprüfungen/CE-Produktpass | nach DIN EN 14351-1:2006+A1:2010 |
| Tragfähigkeit von Sicherheitsvorkehrungen | erfüllt |
| Umweltmanagement | Zertifiziert nach ISO 14001 |
| Varianten Mitteldichtung (großvolumig) | umlaufender Einbau ohne Stoß im Eckbereich, mit Formecken ohne Verklebung der Stöße, eckvulkanisierte Rahmen |
| weitere Ausführungen | verdeckter Flügel, Klassik-Design, Einspannrahmen für Pfosten-Riegel-Fassaden, Oberlicht mit Handhebel, Gelenkkurbel oder Motor, Schwing- / Wendefenster, Parallel-Schiebe-Kippfenster, Senk-Klappfenster auswärts öffnend, Klapp-/Drehfenster auswärts öffnend, 1- und 2-flügelige Fenstertüren einwärts und auswärts öffnend mit barrierefreier Schwelle |
| Öffnungsart | Dreh-, Dreh-Kipp-, Kipp-, Tilt-First, Stulpenfenster, Oberlicht, Minergie-P-Modul |
| Öffnungsbegrenzer | wahlweise mit Öffnungsbegrenzer |
| Klasse Widerstandsfähigkeit gegen Windlast | C5 | B5 |
| Klasse Dauerfunktion | 3 |
