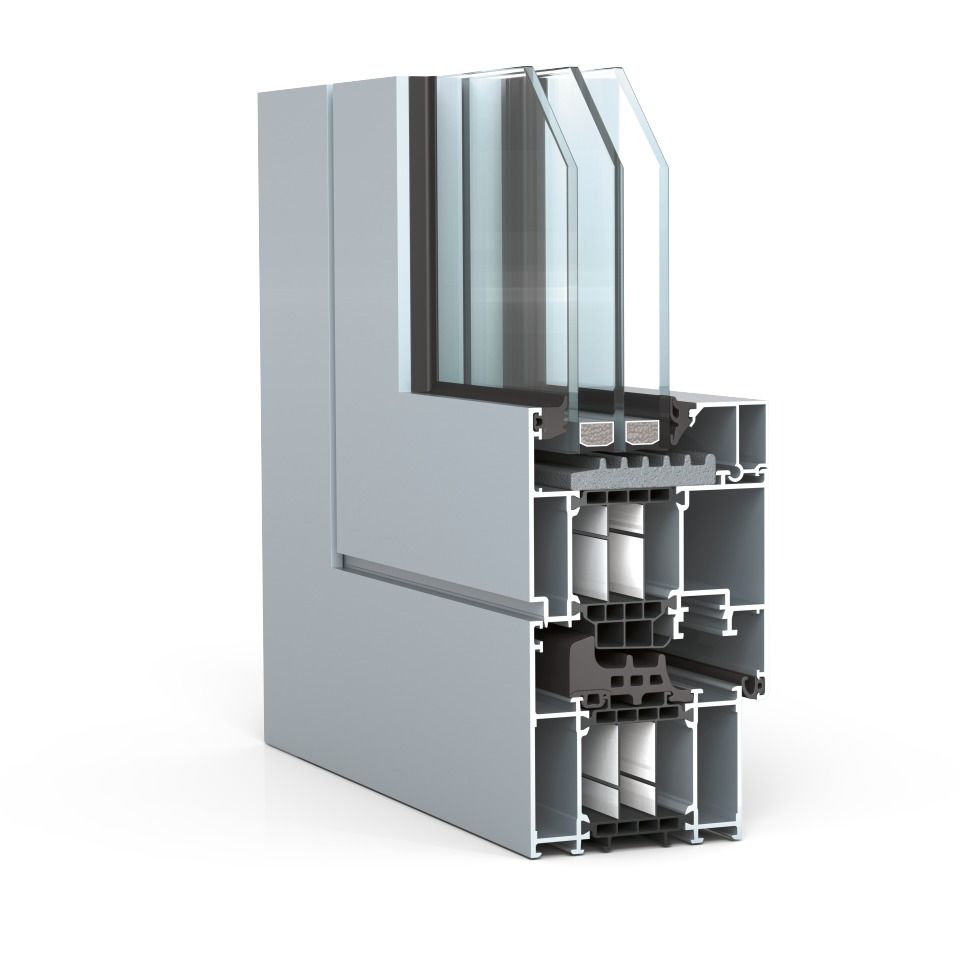

Bei der Variante verdeckter Flügel des Aluminium-Fenstersystems WICLINE 75 TOP wird die Verglasung durch eine spezielle Glasleiste direkt im Dämmsteg gehalten. So werden extrem schlanke Rahmenansichten mit gleichzeitig sehr guten Dämmwerten und fugenfreie Rahmenansichten von außen erreicht. Das verbesserte Verhältnis zwischen Rahmen- und Verglasungsanteil ermöglicht sehr gute Uw-Werte auf Passivhaus-Niveau und einen erhöhten Lichtdurchlass mit Panoramablick.
Hydro Building Systems
Germany GmbH (WICONA)
Einsteinstr. 61
89077 Ulm
Deutschland
Einsteinstr. 61
89077 Ulm
Deutschland
Tel. +49 731 3984-0
Fax +49 731 3984-241
Fax +49 731 3984-241
Produkteigenschaften
| Bauteil, Ausbau: | Fenster |
| Klasse Einbruchhemmung: | RC 1N, RC 2, RC 2N, RC 3 |
| Öffnungsart: | Drehflügel, Dreh-Kippflügel, Festverglasung, Kippflügel |
| Werkstoff: | Aluminium |
| bewertetes Schalldämm-Maß Rw, R: | 46dB |
| Höhe: | 0 - 2.250mm |
| Ausführung Beschlag: | verdeckt |
| Klasse Korrosionsbeständigkeit Beschlag: | 5 |
| Klasse Luftdurchlässigkeit: | 4 (größer 600 Pa) |
| Klassifizierung mechanische Festigkeit: | 4 |
| mechanische Dauerhaftigkeit, Anzahl Zyklen: | 20000 |
| Rahmendurchbiegung: | B (kleiner gleich 1/200), C (kleiner gleich 1/300) |
| Schlagregendichtheitsklasse: | E (größer 600 Pa) |
| Windlastklasse: | 5 (2000 Pa) |
| Anzahl Flügel: | 1, 2 |
| Breite Gesamtblendrahmen außen: | 0 - 1m |
| Dicke Verglasung: | 0 - 50mm |
| Öffnungswinkel: | 105Grad |
| Uf-Wert: | 1 - 1W/(m²K) |
| Uw-Wert: | 1W/(m²K) |
Herstellerspezifische Eigenschaften
| Einhandbeschläge | mit aufliegenden Bändern (farbig beschicht- oder eloxierbar) oder verdeckt liegenden Bändern mit integrierter Endlagendämpfung |
| Kompatibel mit | WICLINE 75 evo Fenstern und WICTEC-Fassaden |
| Profiltechnik | hoch wärmegedämmtes Mehrkammersystem auf Passivhaus-Niveau |
| Qualitätsmanagement | Zertifiziert nach ISO 9001:2008 |
| Systemprüfungen/CE-Produktpass | nach DIN EN 14351-1:2006+A1:2010 |
| Tragfähigkeit von Sicherheitsvorkehrungen | erfüllt |
| Varianten Mitteldichtung (großvolumig) | umlaufender Einbau ohne Stoß im Eckbereich, mit Formecken ohne Verklebung der Stöße, eckvulkanisierte Rahmen |
| Öffnungsart | Dreh-, Dreh-Kipp-, Kipp-, Tilt-First, Stulpfenster, Oberlicht |
| Öffnungsbegrenzer | wahlweise mit Öffnungsbegrenzer |
| Klasse Widerstandsfähigkeit gegen Windlast | C5 | B5 |
| Klasse Dauerfunktion | 3 |
