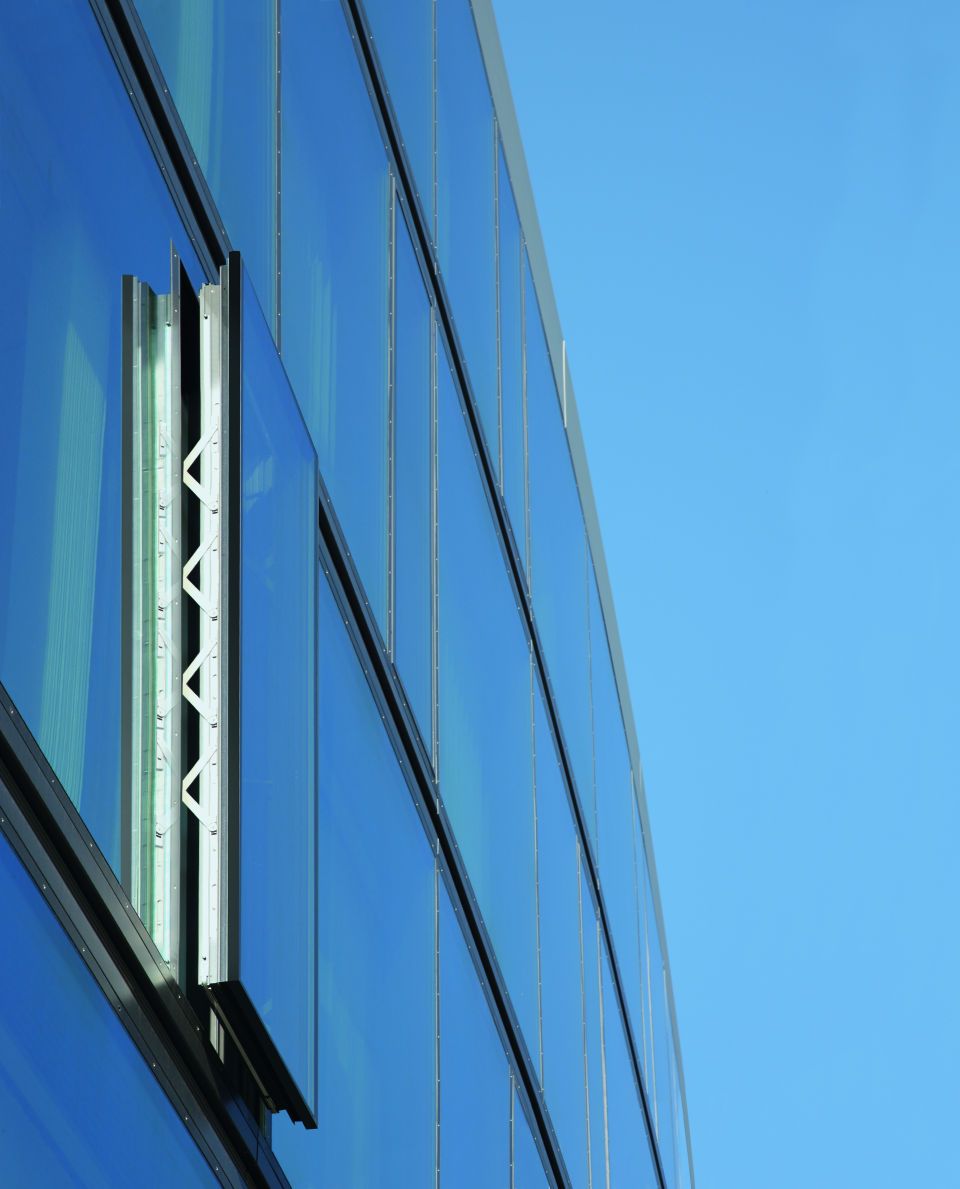

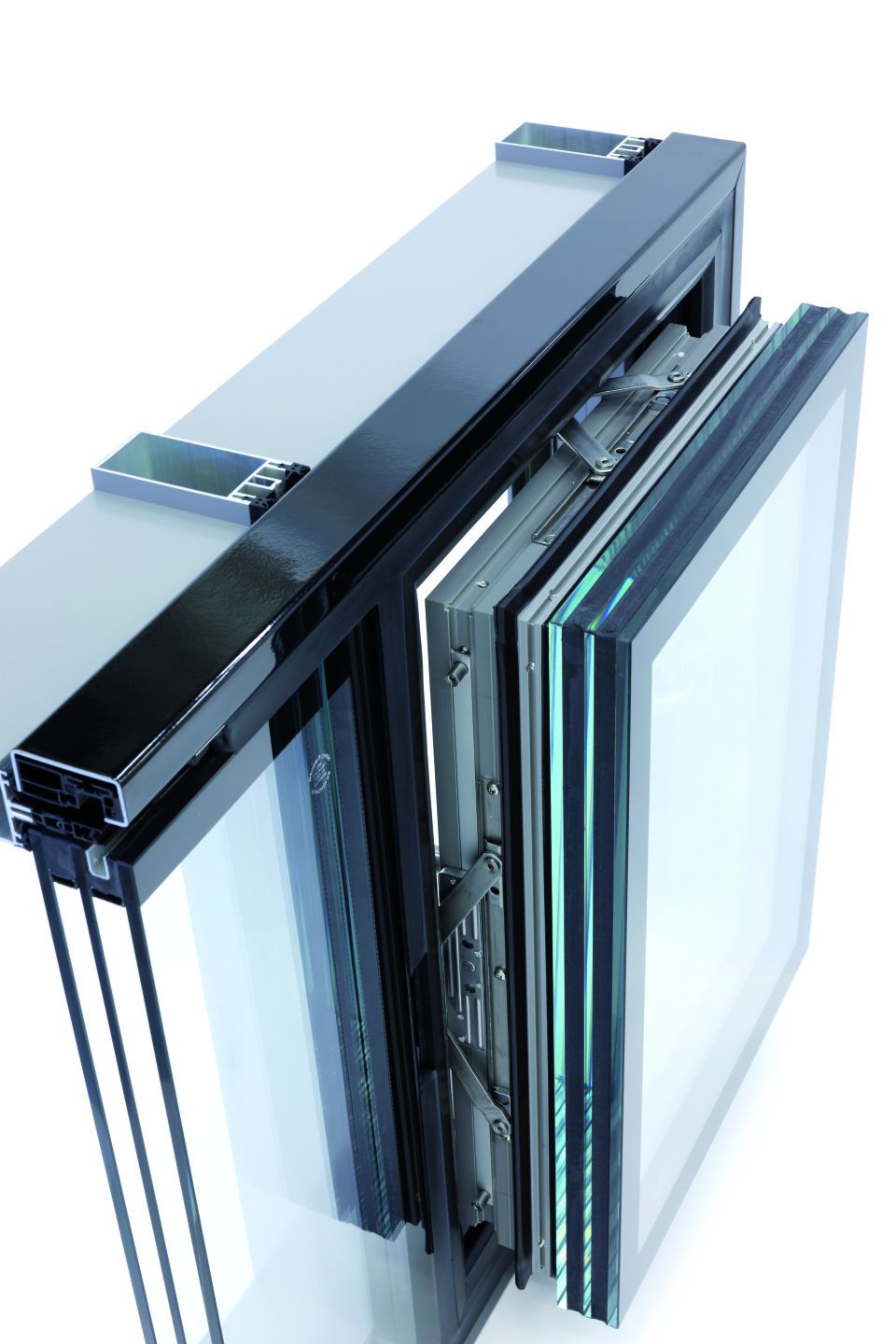

Als attraktive Ergänzung für Fassaden sorgt das Öffnungselement WICLINE 90SG als Ganzglaskonstruktion für effiziente Belüftung, auf Wunsch auch voll automatisiert. Als Senk-Klappflügel oder als Parallel-Ausstellflügel kann WICLINE 90SG flächenbündig in die WICTEC 50SG Ganzglasfassade sowie auch in WICTEC Pfosten-Riegel-Fassaden mit äußerer Andruckleiste integriert werden. Für einen optimalen Wärmeschutz ermöglicht WICLINE 90SG eine Ausstattung mit Doppel- oder mit Dreifachglas. Dabei wird durch die Verglasungstechnik ohne Stufenglas ein Preis- und Sicherheitsvorteil erzielt.
Hydro Building Systems
Germany GmbH (WICONA)
Einsteinstr. 61
89077 Ulm
Deutschland
Einsteinstr. 61
89077 Ulm
Deutschland
Tel. +49 731 3984-0
Fax +49 731 3984-241
Fax +49 731 3984-241
Produkteigenschaften
| Bauteil, Ausbau: | Einsatzfenster, Fenster für Glasfassade |
| Öffnungsart: | Parallel-Ausstellflügel |
| Verglasung: | Doppelverglasung, Dreifachverglasung, Isolierverglasung |
| Werkstoff: | Aluminium |
| Höhe: | 0 - 3.000mm |
| Klasse Luftdurchlässigkeit: | 4 (größer 600 Pa) |
| Rahmendurchbiegung: | B (kleiner gleich 1/200), C (kleiner gleich 1/300) |
| Schlagregendichtheitsklasse: | E (größer 600 Pa) |
| Windlastklasse: | 4 (1600 Pa) |
| Anzahl Flügel: | 1 |
| Breite Gesamtblendrahmen außen: | 0 - 2m |
| Dicke Verglasung: | 0 - 65mm |
| Uf-Wert: | 1W/(m²K) |
Herstellerspezifische Eigenschaften
| Beschlagsystem | mit manueller und motorischer Betätigung |
| Formate (B x H) | bis 1.500 mm x 3.000 mm bzw. bis 2.000 mm x 1.500 mm |
| Kompatibel mit | WICTEC 50SG und WICTEC Pfosten-Riegel-Fassaden |
| Qualitätsmanagement | Zertifiziert nach ISO 9001:2008 |
| Systemprüfungen/CE-Produktpass | nach DIN EN 14351-1:2006+A1:2010 |
| Tragfähigkeit von Sicherheitsvorkehrungen | erfüllt |
| Umweltmanagement | Zertifiziert nach ISO 14001 |
| Innenbreite | 0.055 m |
| Klasse Widerstandsfähigkeit gegen Windlast | C4 | B4 |
