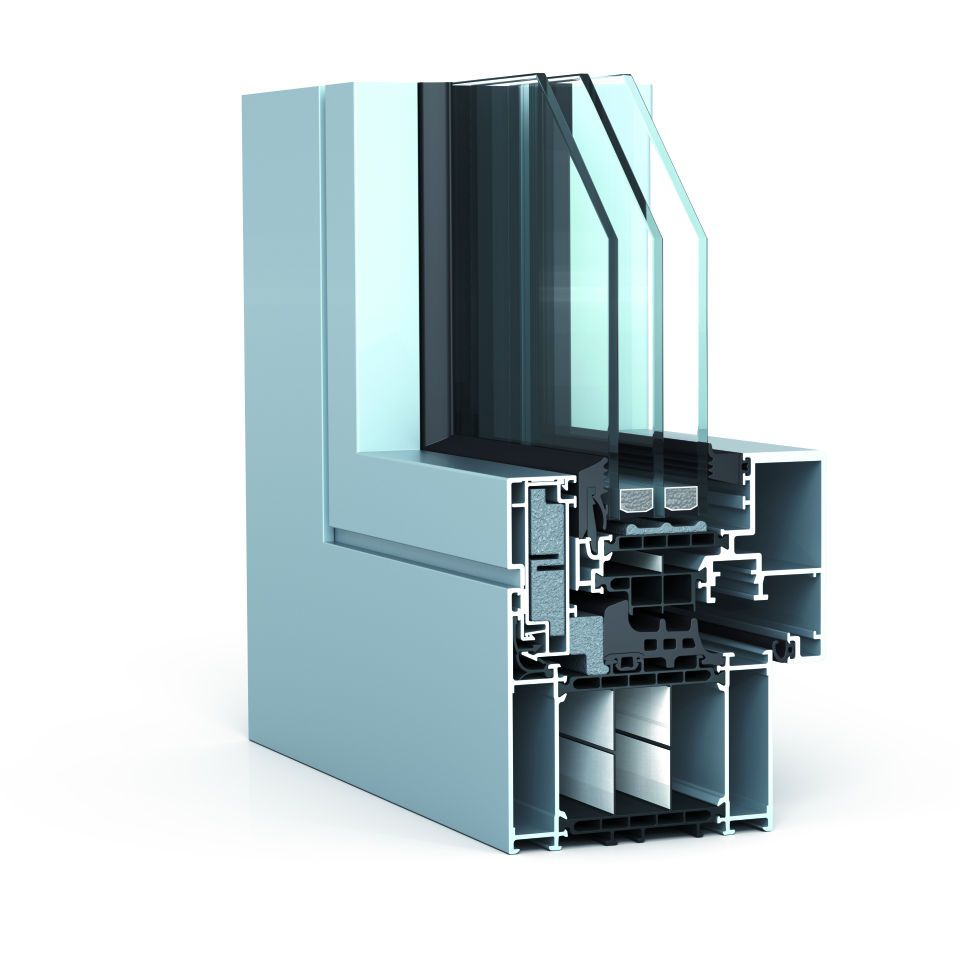

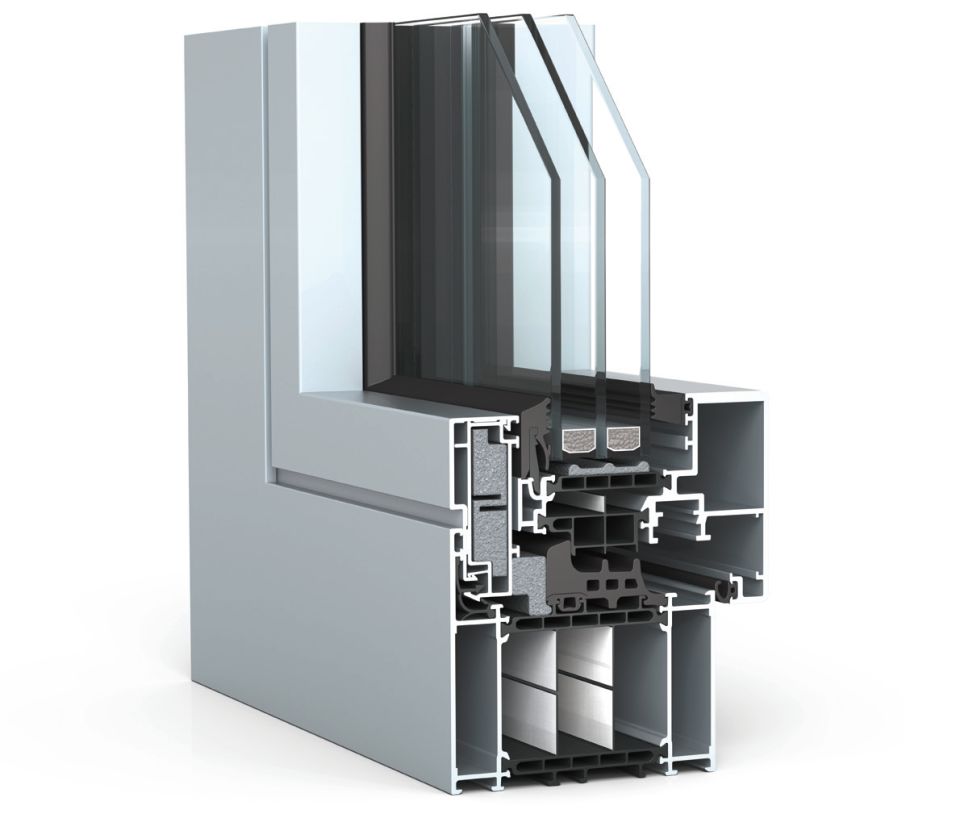

WICLINE 95 erfüllt die hohen Anforderungen des PassivhausInstituts Dr. Feist in Darmstadt und bietet durch sein intelligentes Baukastenprinzip maximale Flexibilität bei der Planung von Projekten. Der Thermoframe Isolator sitzt bei WICLINE 95 im Inneren des Fensters und kann vom Verarbeiter wie ein Flügelrahmen gefertigt und durch die intelligente Clips-Technik komfortabel montiert werden. Dies erlaubt einen variabel anpassbaren Uf-Wert des Fensters.
Hydro Building Systems
Germany GmbH (WICONA)
Einsteinstr. 61
89077 Ulm
Deutschland
Einsteinstr. 61
89077 Ulm
Deutschland
Tel. +49 731 3984-0
Fax +49 731 3984-241
Fax +49 731 3984-241
Produkteigenschaften
| Bauteil, Ausbau: | Fenster für Glasfassade |
| Klasse Einbruchhemmung: | RC 1N, RC 2, RC 2N, RC 3 |
| Öffnungsart: | Drehflügel, Dreh-Kippflügel, Kippflügel |
| Werkstoff: | Aluminium |
| bewertetes Schalldämm-Maß Rw, R: | 47dB |
| Höhe: | 0 - 2.250mm |
| Ausführung Beschlag: | verdeckt |
| Klasse Korrosionsbeständigkeit Beschlag: | 5 |
| Klasse Luftdurchlässigkeit: | 4 (größer 600 Pa) |
| Klassifizierung mechanische Festigkeit: | 4 |
| mechanische Dauerhaftigkeit, Anzahl Zyklen: | 20000 |
| Rahmendurchbiegung: | B (kleiner gleich 1/200), C (kleiner gleich 1/300) |
| Schlagregendichtheitsklasse: | E (größer 600 Pa) |
| Windlastklasse: | 5 (2000 Pa) |
| Anzahl Flügel: | 1 |
| Breite Gesamtblendrahmen außen: | 0 - 1m |
| Dicke Verglasung: | 0 - 55mm |
| Öffnungswinkel: | 105Grad |
| Uf-Wert: | 1 - 1W/(m²K) |
| Uw-Wert: | 1W/(m²K) |
Herstellerspezifische Eigenschaften
| Einhandbeschläge | mit aufliegenden Bändern (farbig beschicht- oder eloxierbar) oder verdeckt liegenden Bändern mit integrierter Endlagendämpfung |
| Kompatibel mit | WICTEC Fassaden |
| Passivhaus geeignet | Ja |
| Profiltechnik | hoch wärmegedämmtes Mehrkammersystem |
| Qualitätsmanagement | Zertifiziert nach DIN EN ISO 9001:2008 |
| Systemprüfungen/CE-Produktpass | nach DIN EN 14351-1:2006+A1:2010 |
| Tragfähigkeit von Sicherheitsvorkehrungen | erfüllt |
| Varianten Mitteldichtung (großvolumig) | umlaufender Einbau ohne Stoß im Eckbereich, mit Formecken ohne Verklebung der Stöße, eckvulkanisierte Rahmen |
| Öffnungsart | Dreh-, Dreh-Kipp-, Kipp-, Tilt-First |
| Öffnungsbegrenzer | wahlweise mit Öffnungsbegrenzer |
| Klasse Widerstandsfähigkeit gegen Windlast | C5 | B5 |
| Klasse Dauerfunktion | 3 |
