Fassadensysteme mit Pfosten-Riegel- oder Riegel-Riegel-Konstruktion
HUECK Trigon FS

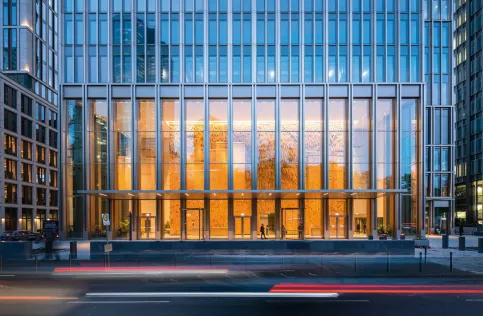

HUECK Trigon FS am Marienturm Frankfurt - LEED Platin Zertifizierung(U.S. Green Building Council)

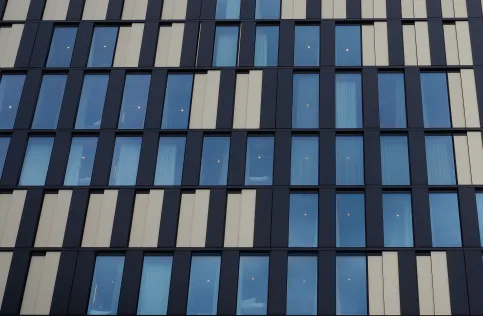

HUECK Trigon FS am QO Hotel Amsterdam - LEED Platin Zertifizierung(U.S. Green Building Council)

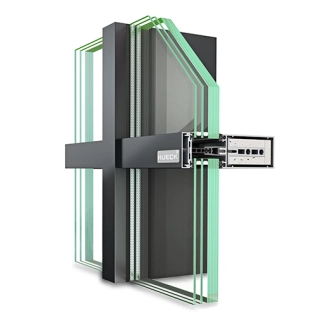

Das HUECK Trigon FS und Trigon FS SG ist ein innovatives, modulares Fassadensystem für die wirtschaftliche Ausführung von senkrechten, schrägen, ebenensowie polygonalen vorgehängten Aluminium-Fassadenkonstruktionen.
Es ist als Pfosten-Riegel- oder Riegel-Riegel-Konstruktion in den Ansichtsbreiten 40, 50 und 60 mm in drei Wärmedämmvarianten verfügbar.
Eine Vielzahl an Profilen mit aufeinanderabgestimmten Bautiefen von 50 mm bis 250 mm steht, je nach statischer Anforderung, zur Auswahl.
HUECK Trigon FS 040
HUECK Trigon FS 060
HUECK Trigon FS 050/060 SG Structural Glazing
HUECK Trigon FS 050/060 FP30 Branschutzfassade
Eigenschaften
Filigranes Design
Filigranes Design
Für moderne Architektur in den untereinander problemlos kombinierbaren Ansichtsbreiten 40, 50 und 60 mm.
HUECK Boost Technologie
HUECK Boost Technologie
Flexible Traglast-Erweiterung bis 1.000 kg
HUECK Flex Technologie
HUECK Flex Technologie
Es kann sowohl als Pfosten-Riegel- als auch als Riegel-Riegel-Konstruktion mit den Ansichtsbreiten 40, 50 und 60 mm verarbeitet werden.
HUECK Connect Technologie
HUECK Connect Technologie

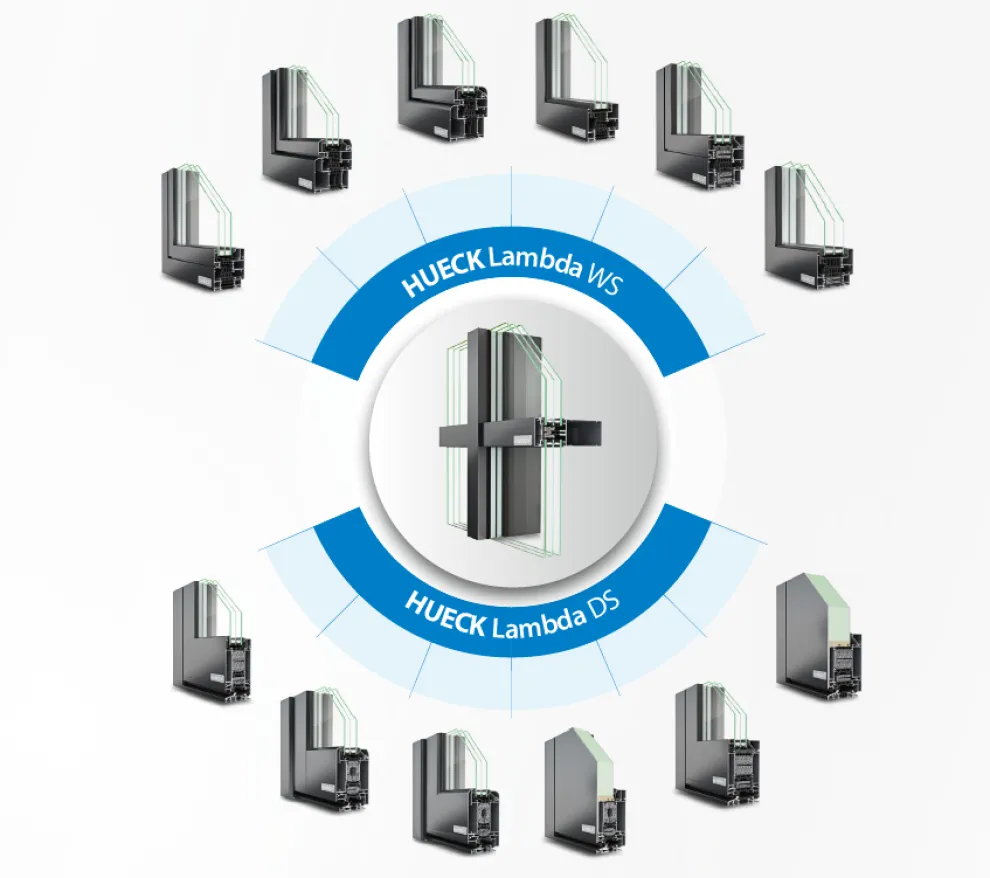

Unendlich kombinierbar mit der HUECK-Produktfamilie
Durch ein serienübergreifend normiertes Raster von 6 mm, kann HUECK Trigon FS ganz einfach mit unseren HUECK Lambda WS/DS Fenster- und Türkonstruktionen kombiniert werden.
Durch die serienübergreifende Gleichteileverwendung bietet der modulare Baukasten volle Flexibilität und reduziert Lagerhaltungskosten
Bei Füllungsstärken von 4 bis 68 mmwerden dann statt der klassischen Verglasungen diejeweils passenden Einspannblendrahmen integriert.
HUECK Connect Technologie
Auszeichnungen
Besonderes Merkmal des HUECK Trigon FS ist die filigrane Ansichtsbreite von nur 40 mm. Diese elegante Gestaltung wurde vom Rat für Formgebung mit dem German Design Award ausgezeichnet – als Anerkennung für die konsequente und innovative Designkonzeption des Systems.
Nachhaltigkeit - Kreislauffähiges Bauen
Mit Profilsystemen aus Hydro CIRCAL bietet HUECK nachhaltige Lösungen für zukunftsfähiges Bauen.
Mit Hydro CIRCAL bietet HUECK eine Aluminium-Legierung, die zu mindestens75% aus End-of-Life-Aluminium besteht. So werden Ressourcen geschont, Emissionen reduziert und beispielsweise aus einem ausgedienten Aluminium-Fenster ein gleichwertiges, neues Fenster gemacht.
Aluminium-Profilsysteme für Fenster, Türen und Fassaden aus Hydro CIRCAL überzeugen durch den höchsten Aluminium-Recycling-Anteil im Markt. Sie bestehen zu mindestens75% aus wiederverwertetem End-of-Life-Aluminium.
Hydro CIRCAL 75R weist einen CO2-Fußabdruck von maximal 1,9 Kilogramm CO2 pro Kilogramm Aluminium auf; die 100% End-of-Life Legierung Hydro CIRCAL 100R schafft sogar 0,5 Kilogramm CO2 pro Kilogramm Aluminium.
Das HUECK Trigon FS wurde mit dem Cradle to Cradle-Zertifikat in Silber ausgezeichnet. Diese Auszeichnung bestätigt die nachhaltige und zirkuläre Wertschöpfung des gesamten Systembaukastens, der von der EPEA umfassend geprüft wurde.
HUECK Trigon FS Dämmungsvarianten
Für unterschiedliche thermische Anforderungen steht HUECK Trigon FS in den drei Wärmedämm-Varianten eco, plus und pro zur Verfügung.
Die Structural Glazing-Fassade ist in eco und plus verfügbar.
Alle Varianten sind mit einem einheitlichen Dichtungssystem aber jeweils unterschiedlichen Isolatoren ausgestattet.

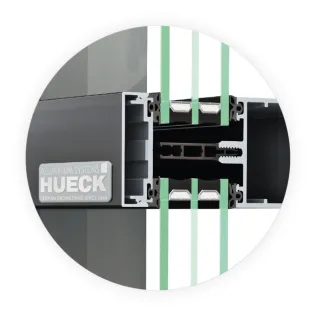

Ausstattungsvariante eco
eco
Basiert auf Isolatoren aus ABS
Ermöglicht Füllstärken von 4 mm bis 62 mm
Bietet bei unterschiedlichen Ansichtsbreiten Wärmedämmung mit folgenden Werten:
● 40 mm: bis zu 1,56 W/m2K
● 50 mm: bis zu 1,69 W/m2K
● 60 mm: bis zu 1,45 W/m2K

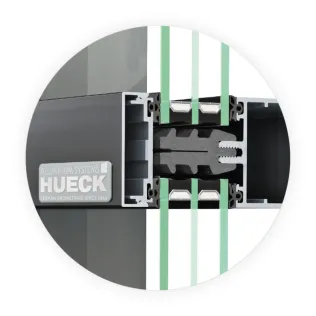

Ausstattungsvariante plus
plus
Basiert auf Isolatoren in einer Kombination aus ABS und PE
Ermöglicht Füllstärken von 22 mm bis 68 mm
Bietet bei unterschiedlichen Ansichtsbreiten Wärmedämmung mit folgenden Werten:
● 40 mm: bis zu 1,09 W/m2K
● 50 mm: bis zu 1,02 W/m2K
● 60 mm: bis zu 0,92 W/m2K

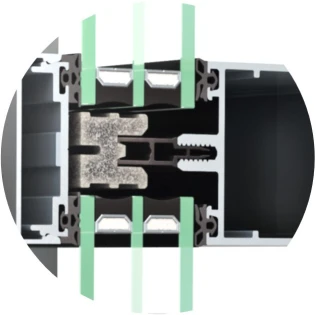

Ausstattungsvariante pro
pro
Basiert auf Isolatoren aus ABS
Ermöglicht Füllstärken von 22 mm bis 68 mm
Bietet bei unterschiedlichen Ansichtsbreiten Wärmedämmung mit folgenden Werten:
● 40 mm: bis zu 1,09 W/m2K
● 50 mm: bis zu 0,69 W/m2K
● 60 mm: bis zu 0,65 W/m2K

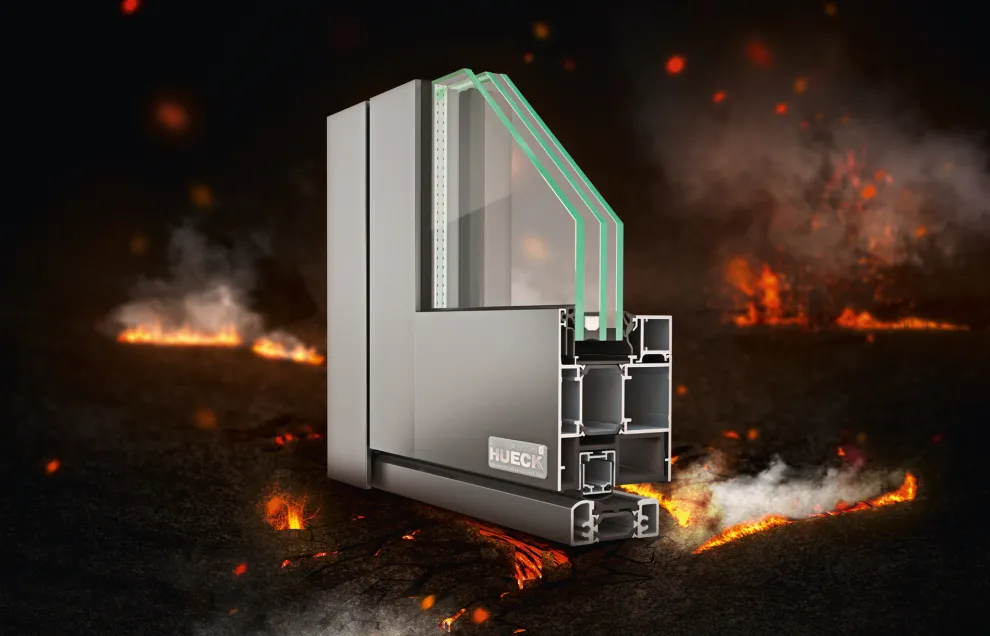

HUECK Trigon FS 050/060 FP30
Brandschutzfassade
Die HUECK Trigon FS 050| 060 FP30 ist eine wärmegedämmte Brandschutz-Aluminium-Fassadenkonstruktion in Pfosten-Riegel-Bauweise für senkrechte Fassadenwände mit Anforderungen an den Brandschutz als E30, EW30, EI30 (F30)
Brandschutzfassade
Wärmegedämmte Brandschutzfassade Trigon 50 FP30
Konstruktion für senkrechte Fassadenwände (bei einer Einbaulage von bis zu 10° zur Vertikalen)
Pfosten-, Riegel- und Abdeckprofile aus dem Hueck Trigon-Systembaukasten, einzuschiebendes Zusatzprofil inklusive nichtbrennbaren Dämmstreifen. Isolierzone durch Dämmschichtleiste und glasfaserverstärktes Polypropylen als Distanzprofil
Identische Profilgeometrie für Pfosten und Riegel
Riegel- und Abdeckprofile mit 50 mm Ansichtsbreite in verschiedenen Profilgeometrien
Max. zulässige Glasgröße EI30 (F30): 1500 x 3000 mm, wahlweise in Hoch- oder Querformat
Im Bereich der Riegelanschlüsse Einsatz an Dichtungsformteilen, die den Stoßbereich überdecken
Im Bereich der Riegelanschlüsse Einsatz vulkanisierter Dichtungsformteile, den gesamten Stoßbereich überdeckend
Wahlweise ein- oder zweiteilige EPDM- Dichtungen als Außendichtung
Ohne Dichtstoff auf der Baustelle einsetzbar
Fassadensystem in Element-Bauweise
HUECK Trigon Unit L
Wärmegedämmte Fassadenkonstruktion in Elementbauweise
HUECK Trigon Unit L
Elementierte Fassaden: Trigon Unit L
Vielfältige Öffnungsvarianten: Lambda 110 (als Parallel-Ausstell- oder Senkklappfenster), WS 075 VS (Lüftungsklappen), weitere unterschiedliche Einsatzelemente aus dem HUECK-System
Glasleisten mit Bilderrahmenoptik – Ansichtsbreiten von nur 33 mm
Überlappendes Dichtsystem. Bei der Verarbeitung entfallen aufwändige Zusatzmaßnahmen
Bautiefe von 137 mm
Hochwärmegedämmte Systeme mit Uf-Werten bis 0,93 W (m2K)
Glasdicken von 2 mm bis 51 mm möglich
Verarbeitungsoptimiert: neuartige Belüftungsformteile, neue Glasleisten-Generation
