HUECK Brandschutzsysteme Lava
Innovativer Brand- und Rauchschutz
Ein Profil – volle Flexibilität
Das HUECK Brandschutzsystem erfüllt verschiedene gesetzliche Anforderungen ohne die Optik einzuschränken.
Nur geringe Modifikationen des Lava-Basisprofils sind notwendig, um mit HUECK Lava verschiedenste Anforderungendes Brand- und Rauchschutzes zu erfüllen– angefangen bei wärmegedämmten Rauchschutzkonstruktionen bis zu Brandschutzkonstruktionen der Feuerwiderstandsklasse T90/F90(EI90).
Durch die systemische Anlage der HUECK Produkte bleiben auch hier die Vorteile der einfachen Handhabung und der Vielfalt im Design.
Profilvielfalt
Identisches Verglasungssystem, "normale" Verglasung am Bau
Sämtliche Bänder, Drücker, Schlösser und Fluchttürbeschläge sind identisch wie bei gewöhnlichen Türen
Das gesamte Systemzubehör, wie Eck- und Stoßverbinder, Dicht- und Formteile ist identisch
Einfache Herstellung und Montage
Sämtliche Lava Brand- und Rauchschutztüren sind sowohl nach deutschen als auch europäischen Normen geprüft.
Brandschutztüren
Wärmegedämmte Brandschutztür Lava 77-30
Brandschutztür Lava 77-30 einflügelig
Brandschutztür Lava 77-30 zweiflügelig
Brandschutztür Lava 77-30 zweiflügelig

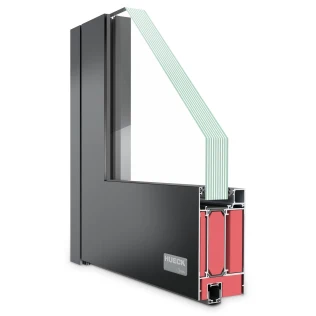

Brandschutztür Lava 77-30
Wärmegedämmte Brandschutztür Lava 77-30
Feuerwiderstandsdauer 30 Minuten
wärmegedämmte Aluminium-Brandschutzkonstruktion nach DIN 4102-5 und EN 1634-1
F30-Brandschutzverglasungen nach DIN 4102-13 und EN 1634-1
vielfältige Verglasungsvarianten, auch als 3-Scheiben-Isolierglas mit einem Ug-Wert von max. 0,5 W/m2K. Paneelfüllungen wahlweise mit Lichtausschnitt mit einem Up-Wert von max. 0,3 W/m2K
1-flügelig max. Durchgang B x H 1.458 x 3.009 mm
2-flügelig max. Durchgang B x H 2.858 x 3.009 mm
schmale Ansichten der Blend- und Flügelrahmenkombination ab 148 mm
Wärmegedämmte Brandschutztür Lava 77-60
Brandschutztür Lava 77-60 einflügelig
Brandschutztür Lava 77-60 einflügelig
Brandschutztür Lava 77-60 zweiflügelig

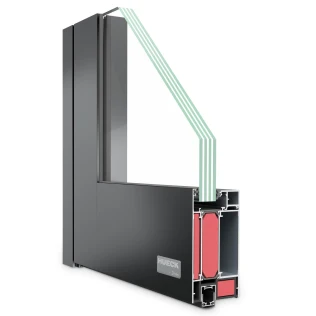

Brandschutztür Lava 77-60
Wärmegedämmte Brandschutztür Lava 77-60
Feuerwiderstandsdauer 60 Minuten
wärmegedämmte Aluminium-Brandschutzkonstruktion nach DIN 4102-5 und EN 1634-1
F60-Brandschutzverglasungen nach DIN 4102-13 und EN 1634-1
1-flügelig max. Durchgang B x H 1.400 x 2534 mm
2-flügelig max. Durchgang B x H 2.500 x 2.534 mm
Blend-/Flügelrahmen 77 mm
Wärmegedämmte Brandschutztür Lava 77-90
Brandschutztür Lava 77-90 zweiflügelig
Brandschutztür Lava 77-90 zweiflügelig
Brandschutztür Lava 77-90
Wärmegedämmte Brandschutztür Lava 77-90
Feuerwiderstandsdauer 90 Minuten
wärmegedämmte Aluminium-Brandschutzkonstruktion nach DIN 4102-5 und EN 1634-1
F90-Brandschutzverglasungen nach DIN 4102-13 und EN 1634-1
1-flügelig max. Durchgang B x H 1.358 x 2.520 mm
2-flügelig max. Durchgang B x H 2.650 x 2.520 mm
Blend-/Flügelrahmen 77 mm
Verglasungsrahmen 110 mm
CE-zertifizierte wärmegedämmte Brandschutztür Lava 77-30 CE
CE-zertifizierte Brandschutztür Lava 77-30 CE
CE-zertifizierte Brandschutztür Lava 77-30 CE

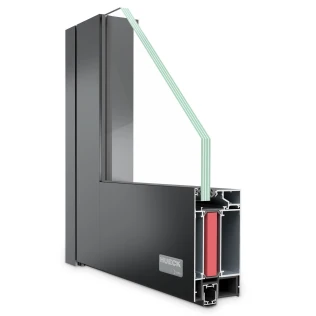

Brandschutztür Lava 77-30 CE
CE-zertifizierte wärmegedämmte Brandschutztür Lava 77-30 CE
Feuerwiderstandsdauer 30 Minuten
wärmegedämmte Aluminium-Brandschutzkonstruktion nach EN 13501-2, EN 16034 und EN 14351-1
Baugleiche F30-Brandschutzverglasungen (EI30) nach DIN 4102-13 und EN 1634-1
Uf ≥ 2,0 W/(m2K), UD bis 1,10 W/(m2K)
1-flügelig max. Rahmenaußenmaße B x H 2.000 x 2.895 mm
2-flügelig max. Rahmenaußenmaße B x H 3.401 x 2.895 mm
Glasgrößen: bis max. 1.330 x 2.451 mm im Türflügel
Blend-/Flügelrahmen 77 mm
einbruchhemmende Eigenschaften bis Widerstandsklasse RC2, kombinierbar mit Panikfunktion
Rauchschutztüren
Ungedämmte Rauchschutztür Lava 65-S
Ungedämmte Rauchschutztür Lava 65-S © Dirk Wilhelmy Fotografie
Ungedämmte Rauchschutztür Lava 65-S © Dirk Wilhelmy Fotografie

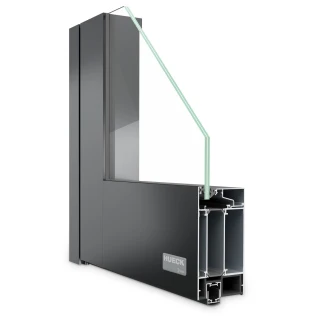

Rauchschutztür Lava 65-S
Ungedämmte Rauchschutztür Lava 65-S
unisolierte Aluminium-Rauchschutzkonstruktion nach DIN 18095 und DIN EN 1634-3
1-flügelig max. Durchgang B x H 1.350 x 2.510 mm
2-flügelig max. Durchgang B x H 2.500 x 2.510 mm
einwärts oder auswärts öffnend
Blend-/Flügelrahmen 65 mm
Wärmegedämmte Rauchschutztür Lava 77-S
Rauchschutztür Lava 77-S 1-flügelig © Dirk Wilhelmy Fotografie
Rauchschutztür Lava 77-S 2-flügelig © WWW.WILHELMY-FOTOGRAFIE.DE

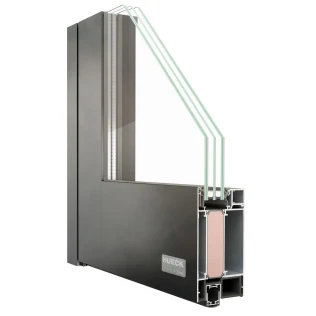

Rauchschutztür Lava 77-S
Wärmegedämmte Rauchschutztür Lava 77-S
wärmegedämmte Aluminium-Rauchschutzkonstruktion nach DIN 18095 und DIN EN 1634-3
1-flügelig max. Durchgang B x H 1.450 x 3.000 mm
2-flügelig max. Durchgang B x H 2.850 x 3.000 mm
vorgerichtet zum nachträglichen Einschieben von Isolierstreifen für hochwärmegedämmte Rauchschutztüren
CE-zertifizierte, wärmegedämmte Rauchschutztür Lava 77-S CE

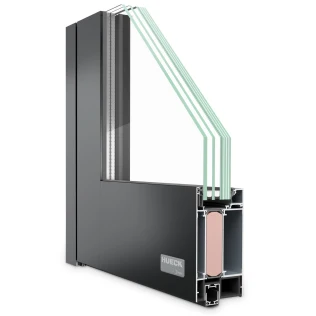

Rauchschutztür Lava 77-S CE
CE-zertifizierte, wärmegedämmte Rauchschutztür Lava 77-S CE
wärmegedämmte Aluminium-Rauchschutzkonstruktion nach EN 13501-2, EN 16034 und EN 14351-1
Baugleiche LAVA 77-S Verglasung
Uf ≥ 1,6 W/(m2K), UD bis 1,10 W/(m2K)
1-flügelig max. Rahmenaußenmaße B x H 2.000 x 2.895 mm
2-flügelig max. Rahmenaußenmaße B x H 3.401 x 2.895 mm
Brandschutzfassade
Wärmegedämmte Brandschutzfassade Trigon 50 FP30
Wärmegedämmte Brandschutzfassade Trigon 50 FP30
Aluminium-Fassadenkonstruktion in Pfosten-Riegel-Bauweise für senkrechte Fassadenwände mit Anforderungen an den Brandschutz als E30, EW30, EI30 (F30)
Pfosten-, Riegel- und Abdeckprofile aus dem Hueck Trigon-Systembaukasten, einzuschiebendes Zusatzprofil inklusive nichtbrennbaren Dämmstreifen. Isolierzone durch Dämmschichtleiste und glasfaserverstärktes Polypropylen als Distanzprofil
Identische Profilgeometrie für Pfosten und Riegel
Riegel- und Abdeckprofile mit 50 mm Ansichtsbreite in verschiedenen Profilgeometrien
Max. zulässige Glasgröße EI30 (F30): 1500 x 3000 mm, wahlweise in Hoch- oder Querformat
Im Bereich der Riegelanschlüsse Einsatz an Dichtungsformteilen, die den Stoßbereich überdecken
Im Bereich der Riegelanschlüsse Einsatz vulkanisierter Dichtungsformteile, den gesamten Stoßbereich überdeckend
Wahlweise ein- oder zweiteilige EPDM- Dichtungen als Außendichtung
Ohne Dichtstoff auf der Baustelle einsetzbar
Nachhaltigkeit - Kreislauffähiges Bauen
Mit Profilsystemen aus Hydro CIRCAL bietet HUECK nachhaltige Lösungen für zukunftsfähiges Bauen.
Mit Hydro CIRCAL bietet HUECK eine Aluminium-Legierung, die zu mindestens 75% aus End-of-Life-Aluminium besteht. So werden Ressourcen geschont, Emissionen reduziert und beispielsweise aus einem ausgedienten Aluminium-Fenster ein gleichwertiges, neues Fenster gemacht.
Aluminium-Profilsysteme für Fenster, Türen und Fassaden aus Hydro CIRCAL überzeugen durch den höchsten Aluminium-Recycling-Anteil im Markt. Sie bestehen zu mindestens 75% aus wiederverwertetem End-of-Life-Aluminium.
Hydro CIRCAL 75R weist einen CO2-Fußabdruck von maximal 1,9 Kilogramm CO2 pro Kilogramm Aluminium auf; die 100% End-of-Life Legierung Hydro CIRCAL 100R schafft sogar 0,5 Kilogramm CO2 pro Kilogramm Aluminium.
