WICLINE
WICLINE - Fenstersystem
Alle zur Verfügung stehenden Fenstersysteme basieren auf dem Grundsystem WICLINE in 5 Bautiefen (65, 75, 90, 95 und 115 mm) im Kombination mit dem WICONA Unisys Prinzip.
WICONA Unisys: Ein System für alle Anforderungen
modularer Aufbau mit identischen Komponenten
gleiche Optik bei unterschiedlichen Anwendungen wie Einbruchhemmung, Schallschutz oder Wärmedämmung
einfache Anpassung an unterschiedliche Anforderungen, auch nachträglich aufrüstbar
Umfangreiche Gestaltungsfreiheit
hohe Prozess-Sicherheit
Kosten- und Zeitersparnis
Vorteile
Große Systemvielfalt
Umfangreiches Programm an Öffnungsarten nach innen und nach außen
Qualität der Systemtechnik belegt durch Systemprüfungen nach internationalen Produktnormen (EN 14351-1)
Alle wärmegedämmte Profile im Dreikammersystem: Profil-Wärmeverbund kraft- und formschlüssig, qualitätsgesichert im Presswerk hergestellt
Beschläge auf die Fenstersysteme abgestimmt
Sicherheitsanwendungen
Hochwärmegedämmte, einbruchhemmende und durchschusshemmende Ausführungen sind ohne optische Einbußen und mit wenigen Zusatzteilen zur Standard- Grundkonstruktion möglich
Beschläge WICSTAR
Modernste Beschlagstechnik mit DPS (DirektPositionierungsSystem) mit aufliegenden oder verdeckten Bändern:
Gleiche Montageschritte für Beschläge mit aufliegenden und verdeckten Bändern
Gleiche Beschlagsbauteile für Serien 65 und 75
Ein Beschlag für Flügelgewichte bis 160 kg, (verdeckter Beschlag), bis 200 kg (aufliegender Beschlag), bis 300 kg (Drehflügel)
Ökologische Verantwortung im Lebenszyklus

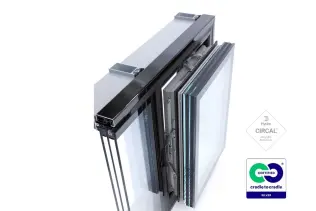

Hydro Circal Recycled Aluminium ©WICONA

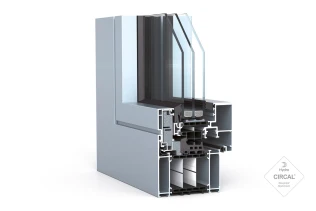

Hydro Circal Recycled Aluminium ©WICONA

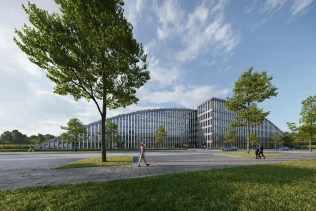

Projekt: Innovationsbogen Augsburg Produkt: Hydro CIRCAL 100R ©Hadi Teherani Architects
Hydro CIRCAL 75
Die Fenster – und Fassadensysteme werden aus mindestens 75 % recyceltem End-of-Life Aluminium (Altschrott) hergestellt. Für Aluminium mit EoL-Verwertung werden Stoffe, die bereits in Gebäuden verbaut waren und rückgebaut wurden, dem Wertstoffkreislauf erneut zugeführt. Die Herstellung ist unabhängig nach ISO 14064 zertifiziert, durch die Initiative A|U|F Wertstoffkreislauf bestätigt und komplett nachverfolgbar.
Hydro CIRCAL 100 R
WICONA treibt sein Engagement für das nachhaltige Bauen konsequent weiter voran und führt als erstes Aluminiumsystemhaus hochwertige Tür-, Fenster- und Fassadenprofile aus 100 % recyceltem End-of-Life-Aluminium im Markt ein. Die zukunftsweisende Aluminiumlegierung Hydro CIRCAL 100R verfügt mit durchschnittlich 0,5 kg CO2 pro kg Aluminium über den im weltweiten Vergleich geringsten CO2-Fußabdruck.
75/95

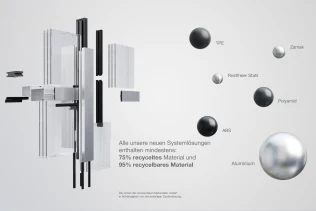

Das innovative Konzept 75/95 bedeutet, noch einen Schritt weiter in Richtung Kreislaufwirtschaft zu gehen. Mit der Verwendung von mindestens 75 % recyceltem und 95 % recycelbarem Material kann WICONA die CO2-Emissionen neuer Produkte minimieren. Die zukunftsgerechte Aluminiumlegierung Hydro CIRCAL besteht zu mindestens 75 % Altschrott – also Material, das bereits über Jahre in einem Aluminiumprodukt verbaut war.
Hydro REDUXA® - kohlenstoffarmer Aluminium
Hydro REDUXA® ist eine Reihe kohlenstoffarmer Aluminiumlegierungen, die von unabhängigen Drittprüfern zertifiziert ist und bei der eine Environmental Product Declaration(EPD) vorliegt. Dank moderner Technologie und dem Einsatz erneuerbarer Energien aus Wasser-, Wind- und Solarkraft, können wir Aluminium sauberer herstellen als jemals zuvor.
Recyceltes Polyamid
WICONA bietet thermische Dämmstege aus recyceltem Polyamid zur thermischen Isolation der Systeme.
Nachhaltige Produktzertifizierungen
Nachhaltigkeitsproduktpass des ift Rosenheim
EPD des Instituts Bauen und Umwelt e.V.
Internationale Auszeichnung von Cradle to Cradle.
DGNB | LEED | BREEAM
Aluminium Stewardship Initiative (ASI)
65 EVO / 75 EVO
Lochfenster / Fensterband

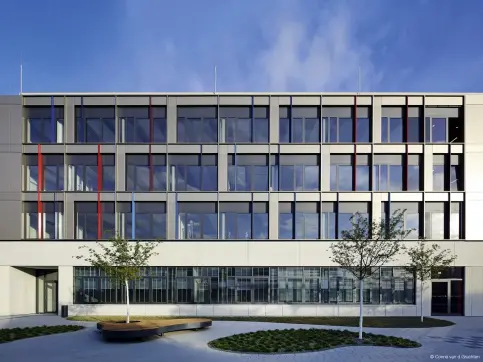

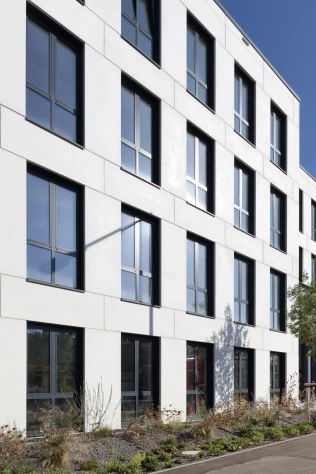

Motel ONE 26, Stuttgart ©Conné Van D'Grachten

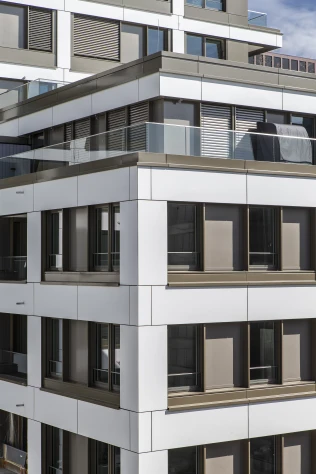

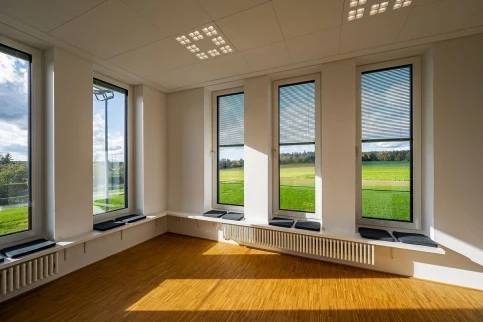

Solid Home, Frankfurt ©Fritz Schöttner

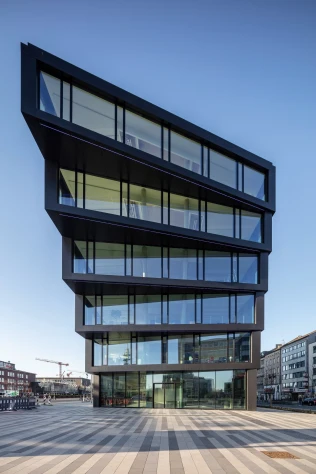

Mercator ONE, Duisburg ©2021 by Jörg Hempel
Die klassische Anwendung von Aluminiumfenstern liegt in der hochwertigen Ausführung von Lochfenstern oder Fassadenbändern im Geschosswohnungsbau, bei Büro-, Industrie- und Gewerbebauten.
WICLINE Fenster stehen in 5 Bautiefen (65, 75, 90, 95 und 115 mm) zur Verfügung und lassen sich aufgrund der hohen Variantenvielfalt, zahlreicher Formen und Öffnungsarten exakt an die individuelle Gebäudesituation anpassen.
Wärmeschutz
Die Wärmedämmung beim Fensterprofil erreicht Uw-Werte bis 0,72 W/(m2K) (Festverglasung mit Dreifachglas) bzw. 0,87 W/(m2K) (bei Flügelfenstern).
Vorteile
5 Bautiefen
flexible Anpassungen an die gewünschte Wärmedämmung
Auswahl aus verschiedenen Öffnungstypen
Einfache Erweiterung mit zusätzlichen Funktionen wie Einbruchhemmung und Durchschusshemmung bei gleichbleibender Optik
Anwendung als NRWG geprüft und zugelassen

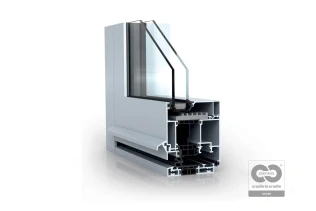

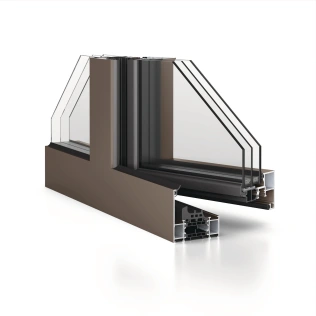

WICLINE 65 evo

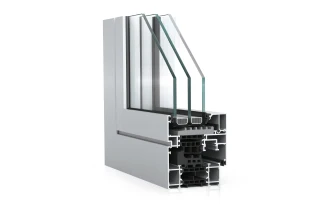

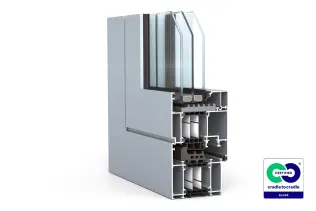

WICLINE 65 EVO ©WICONA
WICLINE 65 evo bietet hoch entwickelte Technik sowie ein umfangreiches Profilprogramm und deckt so ein vielseitiges Anwendungsspektrum ab. Es erfüllt mit einer Bautiefe von 65 mm bereits hohe Anforderungen an Wärme- und Schallschutz.

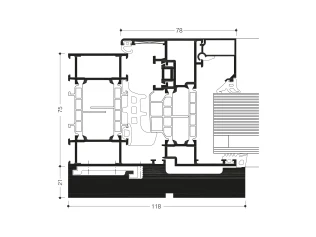

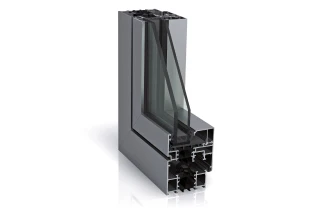

WICLINE 75 evo
WICLINE 75 EVO ©WICONA
WICLINE 75 evo besitzt mit einer Bautiefe von 75mm sehr gute Wärmedämmeigenschaften und bauphysikalische Merkmale. In der Schweiz wurde WICLINE 75 evo als erstes Metallfenster als Minergie-P-Modul zertifiziert.
WICLINE 65 EVO / 75 EVO Fenstertür barrierefrei
WICLINE 75 EVO Fenstertür barrierefrei ©WICONA
Mit maximierten Fensterformaten, Einfach oder Doppelfassungsoption und barrierefreier Schwelle erweitert diese einwärts oder auswärts öffnende Aluminium-Fenstertür die Gestaltungsfreiheit.

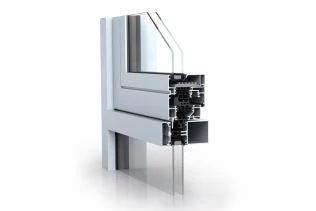

WICLINE 75 ID Industrial Design
WICLINE 75 ID Industrial Design ©WICONA
Mit seiner minimalistischen Form und den schmalen Profilbreiten bei gleichzeitig besonders guter Wärmedämmung eignet sich WICLINE 75 ID vor allem bei Sanierungsprojekten für den Austausch von Stahlfenstern.

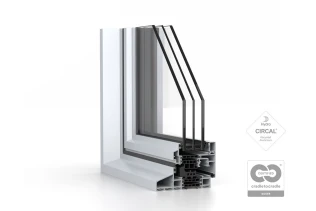

WICLINE 75 TOP
WICLINE 75 TOP ©WICONA
WICLINE 75 TOP ist ein thermisch hochisolierendes Fenstersystem mit optimaler Performance, prozesssicherer Verarbeitung und Leistungsdaten auf Passivhaus-Niveau – kombiniert mit der schlanken Optik eines 75 mm Fenstersystems.
WICLINE Öffnungsvarianten
Parallel-Schiebe-Kipp Fensterband ©WICONA
Parallel-Schiebe-Kipp Fensterband
Bei dieser platzsparenden Öffnungsvariante lassen sich die Flügel kippen oder einfach zur Seite schieben.

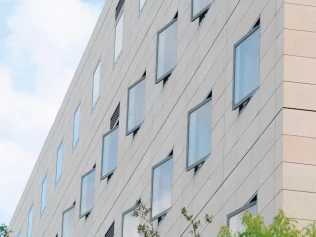

Klapp / Drehfensterband ©WICONA
Klapp- / Drehfensterband
Die Flügelöffnung nach außen bietet häufig wesentliche Vorteile: Effiziente Lüftung, kein störender Flügel im Rauminneren, manuelle oder motorisierte Bedienung. Mit sehr großformatigen möglichen Flügelmaßen und optimierten Funktionen bietet WICLINE evo in dieser Ausführung eine sehr interessante Alternative für die Architektur.

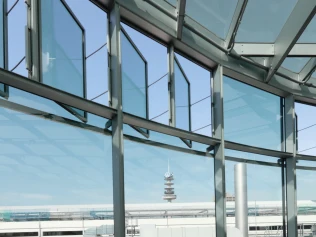

Senk-Klappfensterband ©WICONA

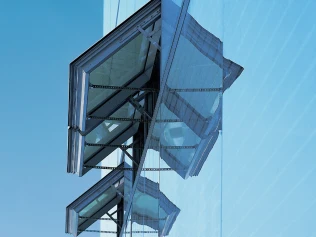

Senk-Klappfensterband
Verdeckt liegende Senk-Klapp-Scheren ermöglichen die Öffnung auswärts auch für großflächige Flügel und bieten so ein elegantes Erscheinungsbild und effiziente Lüftung.
Schwing-/Wendefensterband ©WICONA
Schwing-/Wendefensterband
Die Schwingfenster und die Wendefenster auf Basis der Aluminium-Fensterserie WICLINE evo bieten höchste Wärmedämmung, sind jeweils bei CE-Systemtests in hohen Klassen zertifiziert und optisch mit aufliegenden oder verdeckten Lagern ein Highlight für jedes Lochfenster oder die Pfosten-Riegel-Fassade.
Verbundfenster
WICLINE 115 AFS | WICLINE 95 - Wärmegedämmte Verbundfenster
Feuerwehr Dornstadt ©Eckhart Matthaeus / www.em-foto.de / www.heli-works.de
WICLINE 115 AFS ©WICONA

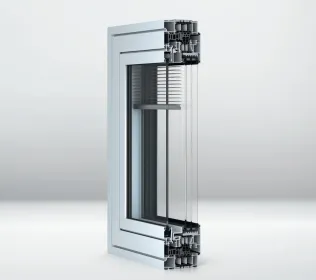

WICLINE 115 AFS
WICLINE 115 AFS ©WICONA
Hochwärmegedämmtes Verbundfenster-System vereint mit Schallschutz-, Blendschutz-, Sonnenschutzeigenschaftem bietet hohe Gestaltungsfreiheit. Es wird eine innere Fensterebene mit einem zusätzlich vorgesetzten Flügel kombiniert.
Uw Werte unter 0,80 W/(m2K)
Schallschutzwerte bis zu 50dB
Zwei Flügelvarianten:
Flügel mit integralem Sonnenschutz von WICONA
Flügel mit universeller Sonnenschutzzone, die es erlaubt, aus einer Vielfalt von am Markt erhältlichen Sonnenschutzsystemen auszuwählen
Weitere Informationen
WICLINE 115 AFS Broschüre | Produktbeschreibung WICLINE 115 AFS
WICLINE 95 Passivhaus
WICLINE 95 Passivhaus ©WICONA
WICLINE 95 erfüllt die hohen Anforderungen des Passivhaus-Instituts von Dr. Feist in Darmstadt und bietet dank eines intelligenten Moduldesign maximale Flexibilität. Bei WICLINE 95 sitzt die Thermorahmenisolierung innen am Fenster und kann als Fensterügelrahmen ausgeführt, sowie bequem vom Monteur mit intelligenter Clip-in-Technik installiert werden. Dies erlaubt eine variable Einstellung des Uf-Werts des Fensters.
Weitere Informationen
Designfenster
WICLINE 75 MAX - Designfenster

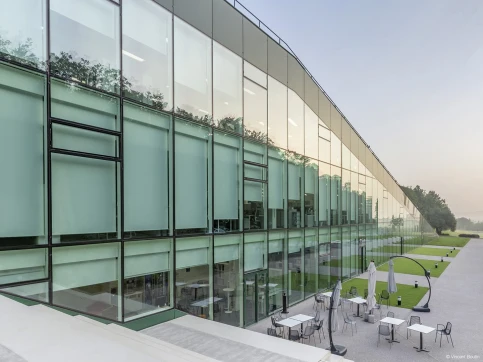

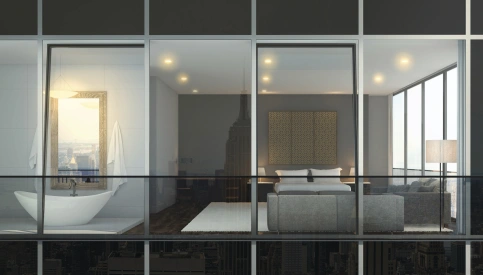

WICLINE 75 MAX Anwendungsbeispiel ©WICONA
WICLINE 75 MAX ©WICONA
Das neue Aluminiumfenster WICLINE 75 MAX basiert technisch auf der WICLINE 75 Serie. Durch verdeckte Flügel, Bänder und Beschläge entsteht ein harmonische Erscheinungsbild. Festfeld und Öffnungsfeld sind identisch.
Zusatz „MAX“ steht für das dreifache Leistungsspektrum im Hinblick auf :
Design (homogenes Erscheinungsbild)
mehr Helligkeit und Komfort
System mit hohem Recyclinganteil

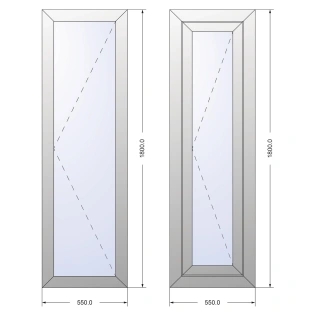

WICLINE 75 MAX ©WICONA
Vorteile WICLINE 75 MAX
schlanke und filigrane Fassadenansichten
höherer Tageslichteinfall
natürlichere Helligkeiten in Räumen
höherer Anteil an transparenter Fläche im Vergleich zu konventionellen Fenstern

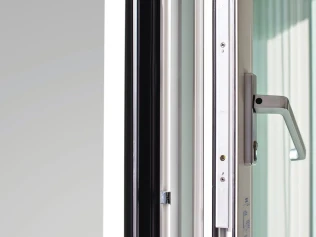

Im Flügel verborgener Fenstergriff ©WICONA
Unterstützt wird der harmonische Gesamteindurch einen im Flügel verborgenen Fenstergriff. Der Fenstergriff kann exakt in der Rahmenfarbe beschichtet werden.
Weitere Informationen
Einsatzelemente
WICLINE Einsatzelemente
WICONA Einsatzfenster
Fenster der WICLINE - Serie lassen sich individuell in Glasfassaden und Glasdächer integrieren.
Für alle Fassadenvarianten und Glasdach
Optisch harmonische Integration in die Fassadenstruktur
Öffnung nach innen und nach außen, mit Handbedienung oder motorisch
Auswahl aus verschiedenen Öffnungstypen
Flexible Anpassung an Wärmedämm-Anforderungen durch verschiedene Systemvarianten
Einfache Erweiterung mit zusätzlichen Funktionen wie Einbruch- oder Durchschusshemmung bei gleichbleibender Optik
Anwendung als NRWG geprüft und zugelassen

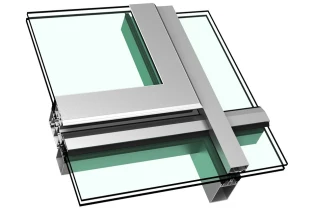

WICLINE 65 evo/ 75 evo Einsatzflügel
WICLINE 65 evo / 75 evo Einsatzflügel ©WICONA
WICTEC Pfosten-Riegel-Fassaden mit Aluminium-Einsatzflügeln der Serie WICLINE evo. Hochwärmegedämmtes Mehrkammersystem mit symmetrischem Aufbau.
Weitere informationen
WICLINE 70 SG Einsatzflügel Structural Glazing

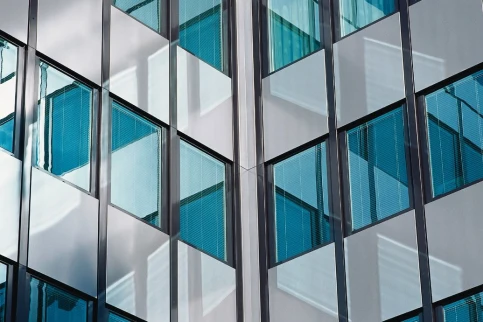

WICLINE 70 SG Einsatzflügel Structural Glazing ©WICONA
Der Außenrahmen fügt sich nahtlos in die Pfosten- und Riegelprofile der Fassade ein. Die Grenzen zwischen fester Verglasung und Öffnungselementen verwischen. Speziell konzipierte Pfosten- und Riegelprofile für das WICTEC 50-System wurden zur leichteren Integration entworfen, um öffnende Flügel mit konventionellen Fassaden zu kombinieren.
WICLINE 90 G Einsatzflügel Structural Glazing
Structural Glazing ©WICONA
Das Öffnungselement WICLINE 90SG in Ganzglasoptik sorgt für effiziente Belüftung, auf Wunsch auch voll automatisiert. Als Senk-Klappflügel oder als Parallel-Ausstellflügel kann WICLINE 90SG flächenbündig in die WICTEC 50SG Ganzglasfassade sowie auch in WICTEC Pfosten-Riegel-Fassaden mit äußerer Andruckleiste integriert werden. Ausstattung mit Doppel- oder mit Dreifachglas möglich.
Weitere Informationen
Systemdatenblatt WICLINE 90 G | Produktbeschreibung WICLINE 90 G
WICTEC 50 Einsatzflügel Dachlüftungsflügel
Dachlüftungsflügel ©WICONA
WICTEC 50 erfüllt die hohen Qualitätsansprüche an einen Lüftungsflügelbei bei filigraner Optik mit minimiertem Glasebenenversatz. Schlanke Profilansichten, die verdeckt liegenden Bänder mit 90° Öffnungswinkel und große Flügelformate ermöglichen eine große Gestaltungsfreiheit.
Nutzung als NRWG möglich.
Weitere Informationen
Sicherheitsanforderungen
WICLINE Fenster mit Sicherheitsanforderungen
Verschiedene Sicherheitskriterien werden mit geringfügigen Zusatzmaßnahmen auf Basis der Grundkonstruktionen erfüllt.
Brandschutz
Einbruchhemmung
Durchschusshemmung
NRWG (Natürliche Rauch- und Wärmeabzugsgeräte)
WICLINE 75FP Brandschutzfenster
WICLINE 75FP Brandschutzfenster ©WICONA
Die Konstruktion basiert zu 100 % auf einer Standard WICLINE 75 Grundkonstruktion und ist optisch von dieser nicht zu unterscheiden. Die selbstschließende öffenbare Brandschutzverglasung ist ausführbar als Lochfenster, Fenster mit Umfeld oder integriert in die Pfosten- Riegel-Brandschutzfassade WICTEC 50FP.
Weitere Informationen
Systemdatenbaltt WICLINE 75FP | Produktbeschreibung WICLINE 75FP
WICLINE Fenstersysteme Einbruchhemmung
WICLINE Fenstersysteme Einbruchhemmung ©WICONA
Die verschieden hohen Anforderungen im Bereich Einbruchhemmung werden bei allen WICLINE Fensterserien ohne optische Veränderungen mit geringfügigen Zusatzmaßnahmen auf Basis der Grundkonstruktionen erfüllt.
Die neuen WICLINE 65 evo und WICLINE 75 evo Fensterserien in all ihren Varianten wurden nach der neuen Norm DIN EN 1627 geprüft und können dadurch nach den aktuellen Anforderungen ausgeschrieben, verbaut und gekennzeichnet werden.
Weitere Informationen
WICLINE Fenstersysteme Durchschusshemmung
WICLINE Fenstersysteme Durchschusshemmung ©WICONA
Die Durchschusshemmung in Klasse FB4 S und FB4 NS ist realisierbar in verschiedenen Öffnungsarten, als Lochfenster oder als Fensterband.
Die durchschusshemmende Ausführung ist kombinierbar mit Einbruchhemmung in den Klassen RC1N, RC2N, RC2, RC3 nach DIN EN 1627.
