Übersicht
Fassadenrinnen und Dachaufsätze aus Edelstahl
Ob geschlossen oder mit Drainageschlitzen, schmal oder breit, mit festen Einbauhöhen oder höhenverstellbaren Systemen, das auflaufende Wasser wird gezielt und schnell abgeleitet und Staunässe somit vermieden.
Wiedemann-Abdeckungen für den Außenbereich fügen sich gestalterisch in die jeweiligen Umgebungen ein. Schlichte Optik oder zeitlose Eleganz verbunden mit Stabilität und Belastbarkeit, für jede Anforderung bietet Wiedemann eine Vielzahl an Gestaltungsmöglichkeiten.
Durch ein umfangreiches Baukastensystem mit Rinnenlängen bis zu drei Metern ist ein schnelles, einfaches und flexibles Verlegen gewährleistet. Spezifische Bauvorhaben können technisch flexibel realisiert werden.
Fassadenkastenrinnen und Abdeckungen
Fassadenkastenrinnen speziell für eine hohe Abflussleitung, wie zum Beispiel bei Schlagregen. Standardausführungen feststehend oder höhenverstellbar, Sonderlösungen für tiefer liegende Glasfassaden oder in radialer Ausführung.
Fassadenschlitzrinnen und Abdeckungen
Fassadenschlitzrinnen für eine dezente Abflussleitung. Höhenverstellbar durch Höhenverstellungsset, Sonderlösungen für tiefer liegende Glasfassaden oder in radialer Ausführung.
Dachaufsätze und Abdeckungen
Dachaufsätze mit umlaufenden Drainageschlitzen speziell für die Wartung und Reinigung von Dachabläufen. In feststehender oder höhenverstellbaren Ausführung und vielfältigem Abdeckungsvarianten.
Fassadenkastenrinnen
Fassadenkastenrinnen und Abdeckungen
FKR-Rinnensystem für Projekte mit hoher Abflussleistung
umfangreiches Baukastensystem
Edelstahlprodukte in V2A (1.4301) oder wahlweise V4A (1.4571)
Einsatzbereiche: Terrassen, Balkone, Flachdächer, Glas- und Putzfassaden, Dachterrassen und barrierefreies Wohnen
variable Entwässerungskonzepte bei langen Strecken sowie polygonalen und radialen Bauformen
Barrierefreiheit in allen Einsatzbereichen, auch bei schwierigen Höhenunterschieden und radialen Übergängen

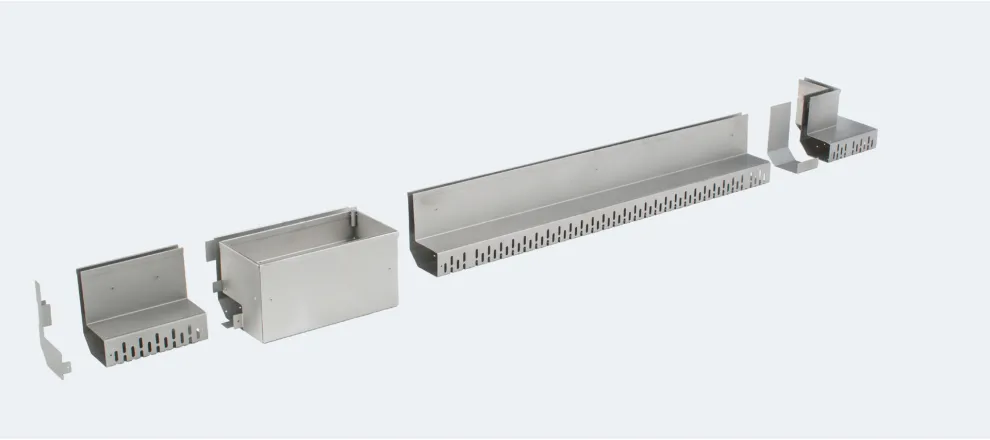

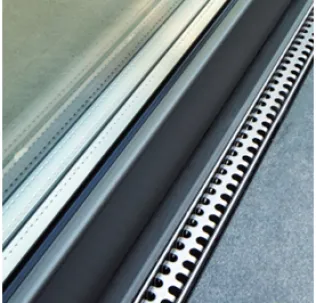

Fassadenkastenrinnen feststehende Bauhöhe, Rinnenmodell FKR-F
geschlitzte oder geschlossene Modellvarianten der Rinnenkörper
komplett aus Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
hohe Abflussleistung bei Schlagregen

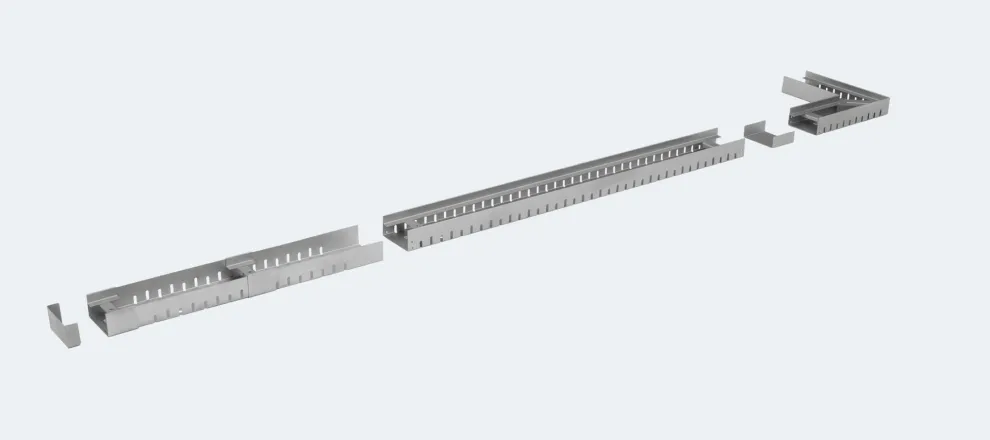

Baukastensystem
Variables und umfangreiches Abdeckungsprogramm
für die Umsetzung von barrierefreien Übergängen vom Innen- zum Außenbereich
Abmessungen*)
Breite B [mm] | Höhe H [mm] | Länge [mm] |
100/130/160/200 | 50 | 500 / 1.000 / 1.500 / 2.000 / 3.000 |
75 | ||
100 | ||
150 |
Zubehör
Eckstück 300 x 300 mm, Ausgleichselement Mitte/Ende, Stirnwand, Stirnwand mit waagerechtem Ablaufstutzen, Rinnenverbinder, Stichkanal

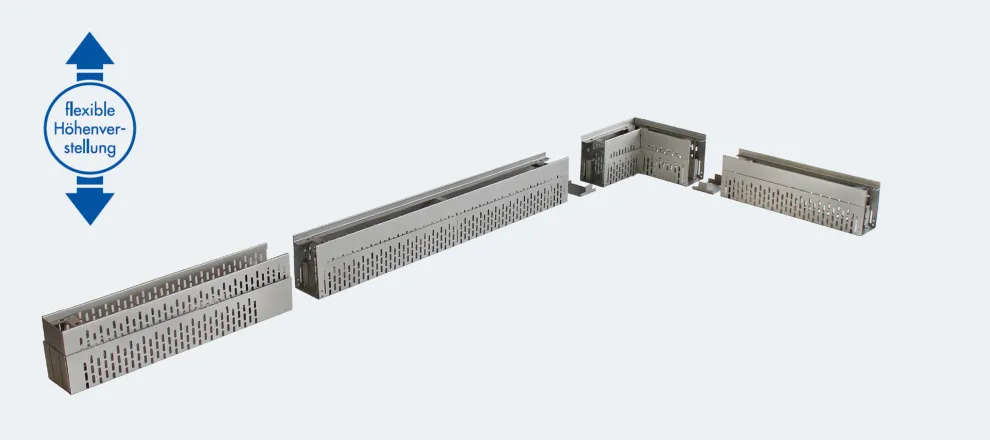

Fassadenkastenrinnen höhenverstellbare Bauhöhe, Rinnenmodell FKR-HV
geschlitzte oder geschlossene Modellvarianten der Rinnenkörper
komplett aus Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
hohe Abflussleistung bei Schlagregen
Baukastensystem
Variables und umfangreiches Abdeckungsprogramm
für die Umsetzung von barrierefreien Übergängen vom Innen- zum Außenbereich
stufenlos höhenverstellbar auch nach dem Einbau
Abmessungen*)
Breite B [mm] | Höhe H [mm] | Länge [mm] |
100/130/160/200 | 55 - 70 | 500 / 1.000 / 1.500 / 2.000 / 3.000 |
70 - 100 | ||
100 - 160 |
Zubehör
Eckstück 300 x 300 mm, Ausgleichselement Mitte, Ausgleichselement Ende, Stirnwand, Rinnenverbinder, Stichkanal
Terrassenkastenrinne TKR
Die komplett aus Edelstahl gefertigte Rinne hat eine besonders geringe Bauhöhe und ist individuell an die Breite der zu verlegenden Terrassendielen anpassbar, womit sich ein harmonisches Verlegebild realisieren lässt. Die TKR entwässert über die wahlweise einseitig oder beidseitig angebrachten Entwässerungsschlitze in die Drainageschicht des Terrassenunterbaus.

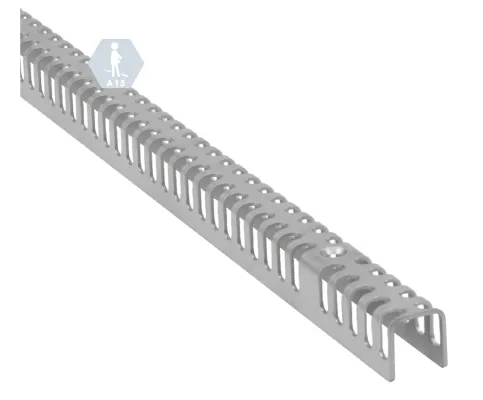

Flexibel einsetzbar durch einseitige oder beidseitige Schlitzung des Rinnenkörpers
Guter Korrosionsschutz durch Fertigung komplett aus Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
Baukastensystem
Variables und umfangreiches Abdeckungsprogramm, wahlweise mit Verschraubung möglich
Umsetzung von barrierefreien Übergängen vom Innen- zum Außenbereich
Abmessungen*)
Breite B [mm] | Höhe H [mm] | Länge [mm] |
100/130/160/200 | 21 / 26 | 500 / 1.000 / 1.500 / 2.000 / 3.000 |
Sonderlösungen
Als individuelle Lösungen werden radiale Kastenrinnen sowie Kastenrinnen für tiefer liegende Glasfassaden angeboten, welche sich für Eingangsbereiche mit Drehtüren und ebenso für den Bereich der Flächen- und Fassadengestaltung sowie insbesondere für den anspruchsvollen Garten- und Landschaftsbau eignen und von Wiedemann-Technik in vielseitigen Formen entworfen und produziert werden können.
Produktmerkmale
Einseitige, beidseitige oder ohne Drainageschlitze
unterschiedlichen Materialstärken je nach technischer Ausführung
Unterschiedliche Bauhöhen, Baubreiten und Ablaufvarianten
individuelle Radien
Einsatzbereiche
vor Drehtüren im Eingangsbereich
Glas- und Putzfassaden
Flachdächer, Terrassen und Balkone
tiefer liegende Glasfassaden

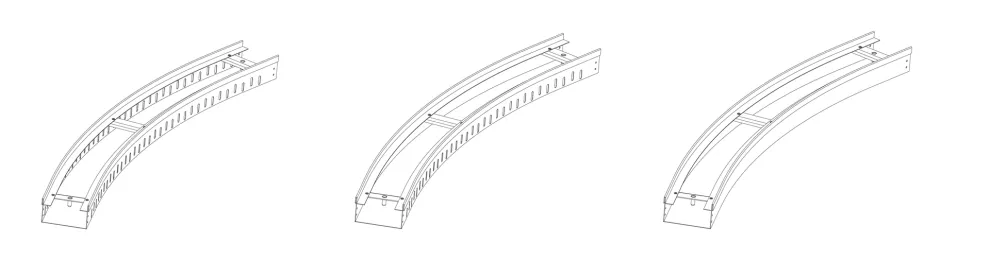

Fassadenkastenrinne FKR in radialer Ausführung

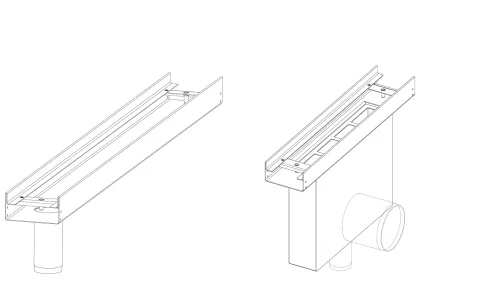

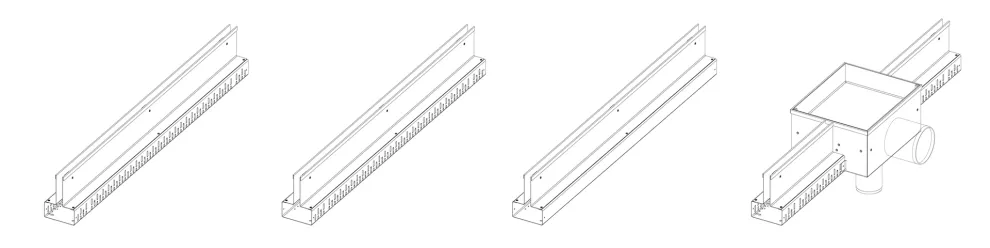

Ablaufvarianten Fassadenkastenrinne FKR

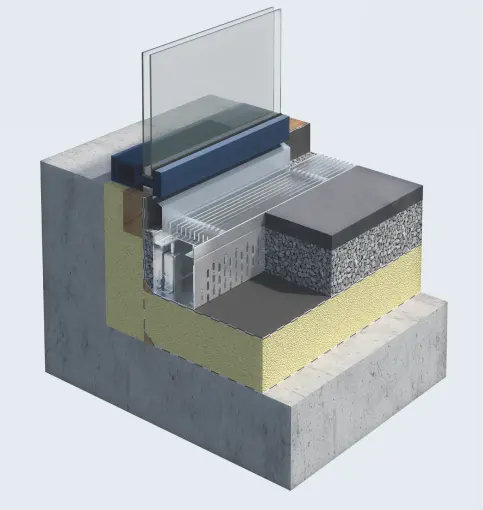

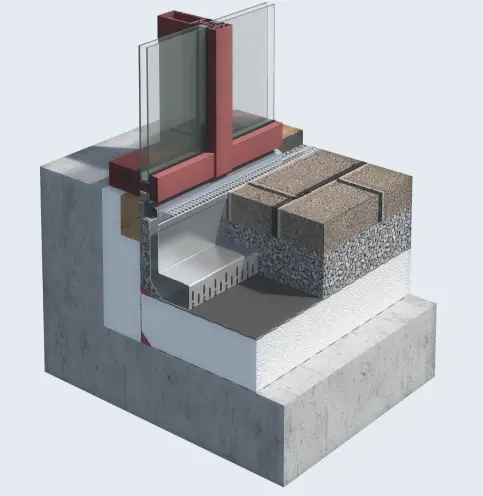

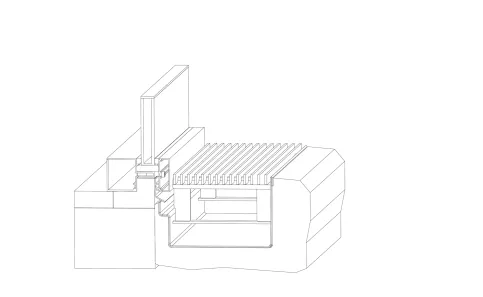

Fassadenkastenrinne FKR für tiefer liegende Glasfassaden
Abdeckungen Fassadenkastenrinnen
Die zu den Fassadenrinnen passenden Edelstahlabdeckungen überzeugen durch ihre perfekte Verarbeitung und ihr modernes Design. Spezifische Abdeckungsvarianten auf den Fassadenrinnen eröffnen unterschiedliche Möglichkeiten der Gestaltung von Außenbereichen.
Klasse A 15: von Fußgängern begehbar, für Radfahrer und Grünflächen geeignet

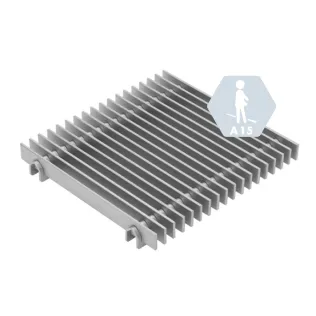

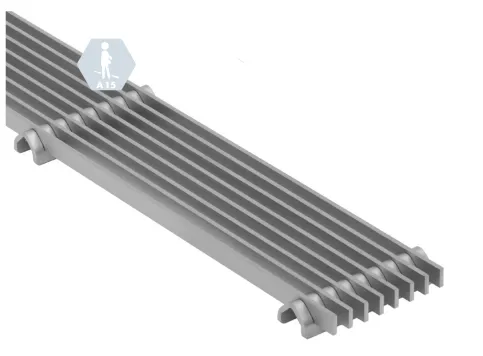

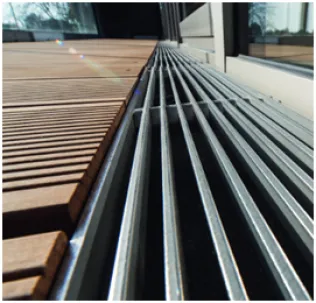

Längsstabrost
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Varianten: Tragstäbe 15 x 3 mm oder 15 x 6 mm
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

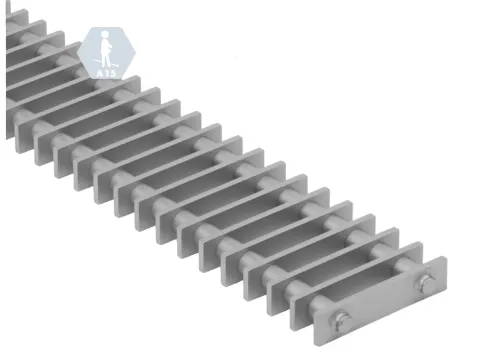

Querstabrost (Stegrost)
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Varianten: Tragstäbe 20 x 4 mm oder 20 x 6 mm
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

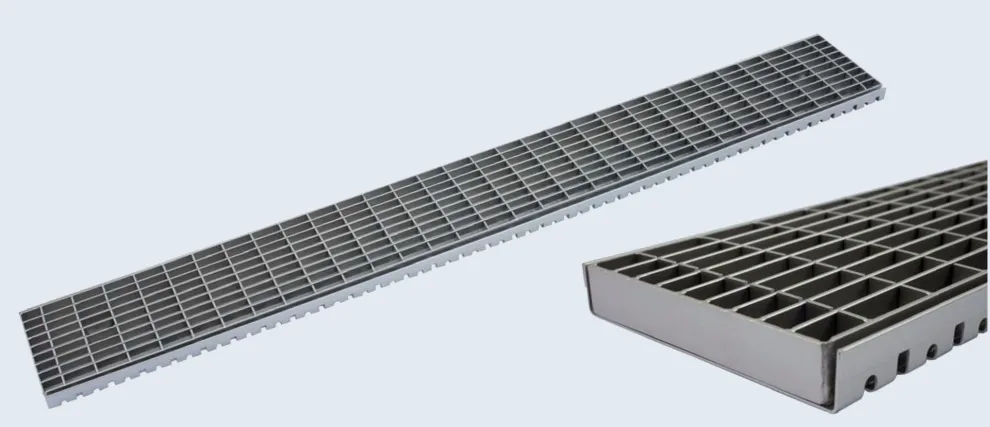

Gitterrost
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Maschenweite: MW 30/10
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

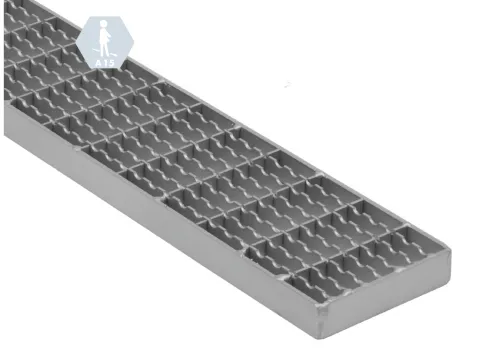

Gitterrost mit Rutschhemmung
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Maschenweite: MW 30/10
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm
Quadratloch
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Blechdicke: 3 mm
Oberfläche: gestrahlt, gebeizt, geschliffen, E-poliert
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

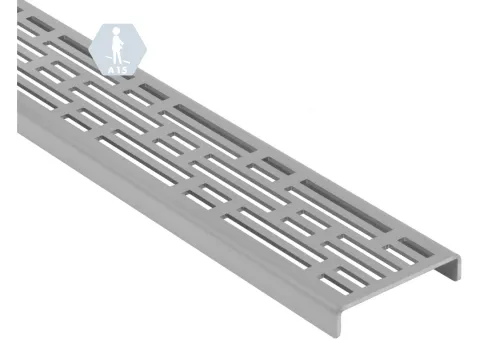

Designschlitzung
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Blechdicke: 3 mm
Oberfläche: gestrahlt, gebeizt, geschliffen, E-poliert
Varianten: verschiedene Schlitzvarianten möglich
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm
Querschlitz
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Blechdicke: 3 mm
Oberfläche: gestrahlt, gebeizt, geschliffen, E-poliert
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

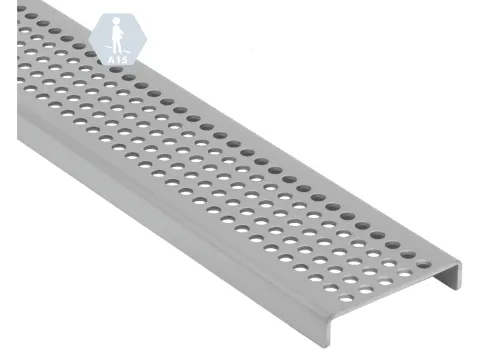

Rundloch
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Blechdicke: 3 mm
Oberfläche: gestrahlt, gebeizt, geschliffen, E-poliert
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm
Fassadenschlitzrinnen und Abdeckungen
Einsatz bei Projekten mit normaler Abfließleistung
umfangreiches Baukastensystem
Korrosionssicherheit: Edelstahl bei allen Bauteilen, Edelstahlprodukte in V2A (1.4301) oder wahlweise V4A (1.4571)
Einsatzbereiche: Treppenanlagen, Terrassen, Glas- und Putzfassaden oder Flachdächer
variable Entwässerungskonzepte bei langen Strecken sowie polygonalen und radialen Bauformen
Barrierefreiheit in allen Einsatzbereichen, auch bei schwierigen Höhenunterschieden und radialen Übergängen
Rinnenmodell FSR
geschlitzte oder geschlossene Modellvarianten der Rinnenkörper
komplett aus Edelstahl 1.4301 (V2A) oder 1.4571 (V4A)
Höhenverstellbar durch Höhenverstellungsset
Baukastensystem
Variables und umfangreiches Abdeckungsprogramm
Für die Umsetzung von barrierefreien Übergängen vom Innen- zum Außenbereich
Abmessungen*)
Schlitzweite [mm] | Nennweite [mm] | Höhe H [mm] | Länge [mm] |
20 | 100 | 150 | 500 / 1.000 / 1.500 / 2.000 / 3.000 |
Zubehör
Eckstück – Innen 200 x 200 mm; Eckstück – Außen 200 x 200 mm; Rinnenverbinder; Revisionskasten; Stirnwand – rechts/links; Höhenverstellungsset
Sonderlösungen
Als individuelle Lösungen werden symmetrische Schlitzrinnen, radiale Schlitzrinnen sowie Schlitzrinnen für tiefer liegende Glasfassaden angeboten, welche im Bereich der Flächen- und Fassadengestaltung und insbesondere im anspruchsvollen Garten- und Landschaftsbau vielseitige Einsatzszenarien finden.
Produktmerkmale
Einseitige, beidseitige oder ohne Drainageschlitze
unterschiedlichen Materialstärken je nach technischer Ausführung
Unterschiedliche Bauhöhen, Baubreiten, Schlitzweiten und Ablaufvarianten
individuelle Radien
Einsatzbereiche
vor Drehtüren im Eingangsbereich
Glas- und Putzfassaden
Flachdächer, Terrassen und Balkone
tiefer liegende Glasfassaden

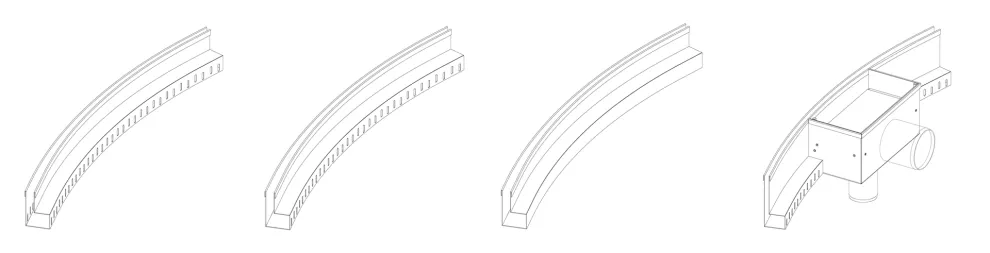

Fassadenschlitzrinne FSR in radialer Ausführung
Fassadenschlitzrinne FSR in symmetrischer Ausführung

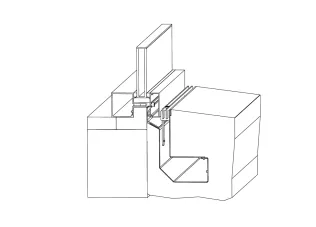

Fassadenschlitzrinne für tiefer liegende Glasfassade
Abdeckungen Fassadenschlitzrinnen

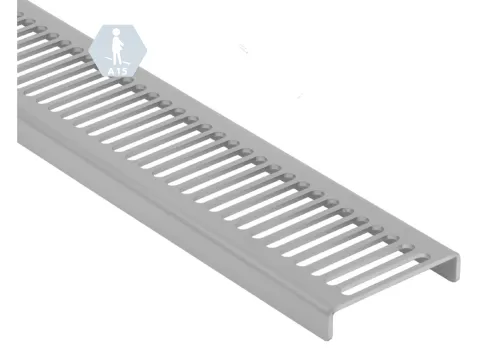

Langloch
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert, geschliffen
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

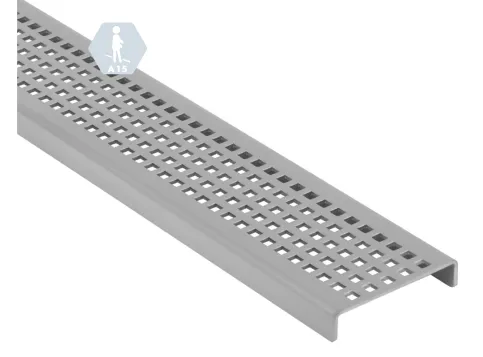

Quadratloch
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert, geschliffen
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm
Längsstabrost
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Varianten: Tragstäbe 15 x 3 mm
Optional: 2–fach verschraubbar je Meter
Länge: 500 mm / 1.000 mm

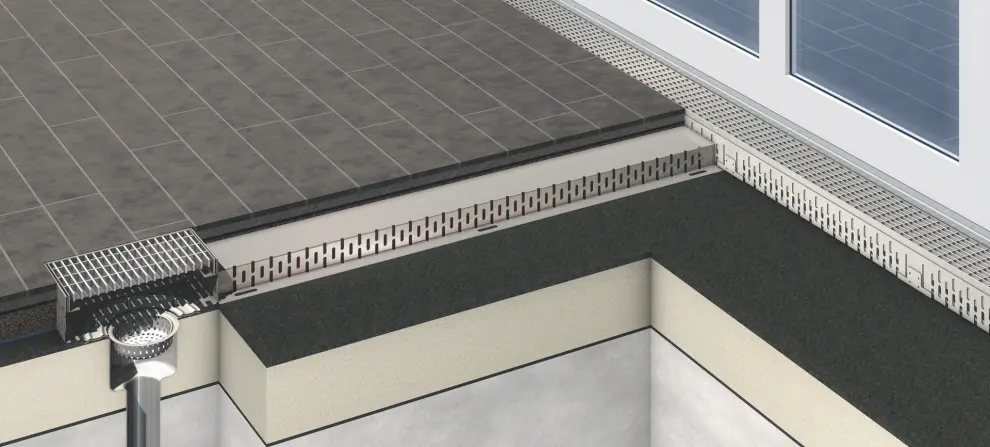

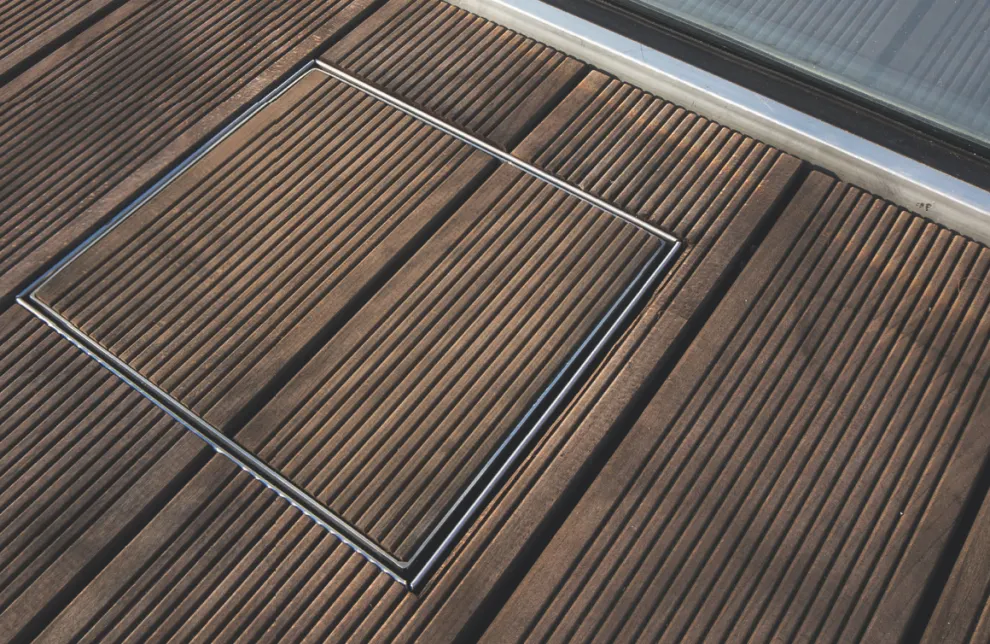

Dachaufsätze und Abdeckungen
Feststehendes und höhenverstellbares Aufsatzelement
Dachaufsatzelemente mit umlaufenden Drainageschlitzen für Wartungs- und Reinigungszwecke bei Dachabläufen mit offenem Rinnenboden für einen freien Zugang zu den Abläufen. Den Dachaufsatz gibt es als fixe sowie als höhenverstellbare Variante mit einem umfangreichen Abdeckungsprogramm. Individuelle Abmessungen sind auf Anfrage möglich.
Feststehendes Aufsatzelement
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Breite (B): 250 mm / 400 mm / 500 mm
Höhe (H): 50 mm / 75 mm / 100 mm / 150 mm

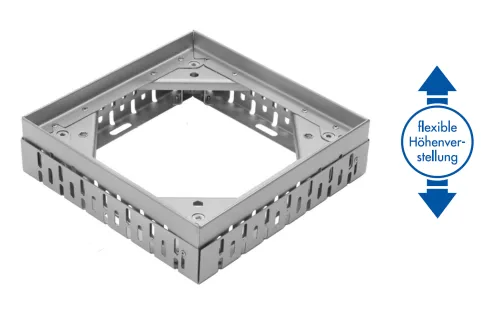

Höhenverstellbares Aufsatzelement
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Breite (B): 250 mm / 400 mm / 500 mm
Höhe (HV): 56–72 mm / 72–102 mm / 101–161 mm
Abdeckungen Dachaufsätze
Dachaufsatzelemente können in der Oberfläche auch dem angrenzenden Belag angeglichen werden.
Längsstabrost
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Tragstäbe: 15 x 3 mm
Optional: 2–fach verschraubbar

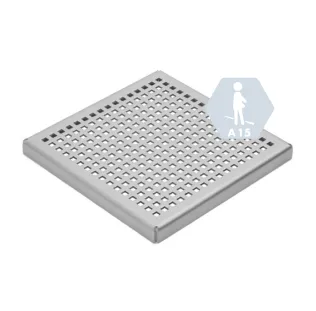

Quadratloch
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert, geschliffen
Blechdicke: 3 mm
Optional: 2–fach verschraubbar

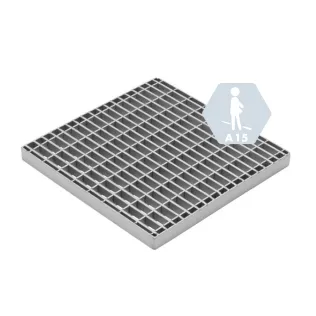

Gitterrost
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert
Maschenweite: MW 30/10
Optional: 2–fach verschraubbar, mit Rutschhemmung

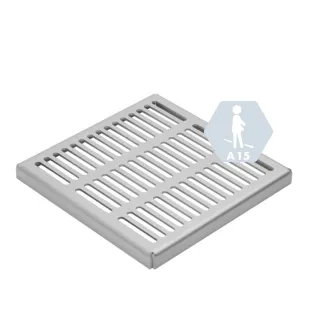

Designschlitzung
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert, geschliffen
Blechdicke: 3 mm
Optional: 2–fach verschraubbar

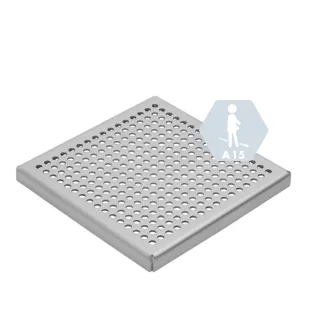

Rundloch
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert, geschliffen
Blechdicke: 3 mm
Optional: 2–fach verschraubbar
Querschlitz
Belastbarkeit: begehbar sowie rollstuhlbefahrbar
Oberfläche: gestrahlt, gebeizt, E-poliert, geschliffen
Blechdicke: 3 mm
Optional: 2–fach verschraubbar
- *)
- Individuelle Abmessungen auf Anfrage
