Hygienebodeneinläufe, einteilig und zweiteilig

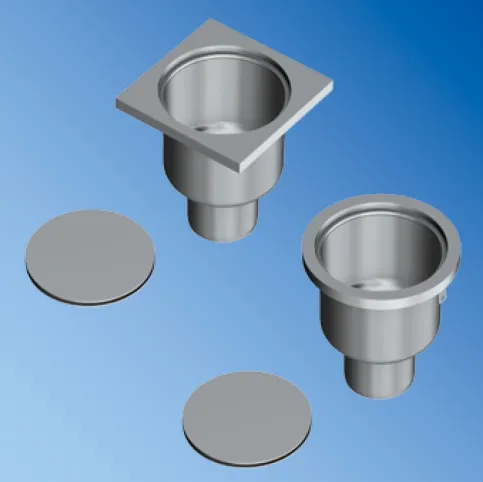

Hygienebodeneinlauf – einteilig 88N-S
Hygienebodeneinlauf, einteilig, Modell 88N, entsprechend EN 1253. Einlaufrand aus stabilem Vollmaterial. Plattendeckel mit O-Ringdichtung, geringstes Spaltmaß zwischen Deckelplatte und Einlaufrand, wasser- (Klasse Wt) und geruchsdicht (Klasse Ot) [Wasserdruck > 5 mbar] nach EN 1253-4. Um einen großen Selbtreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Ohne Geruchsverschluss und Schlammfang. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/ gebeizt.
Nennweite: | DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | • Plattendeckel mit Löchern, M125 |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Tragflansch |
Geruchsverschluss: | • steckbarer Glockengeruchsverschluss • eingeschweißtes Standrohr mit Glockengeruchsverschluss • herausziehbares Standrohr mit Glockengeruchsverschluss |
Schlammfang: | Lochblechschlammfang |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Hygienebodeneinlauf – einteilig 88N-S

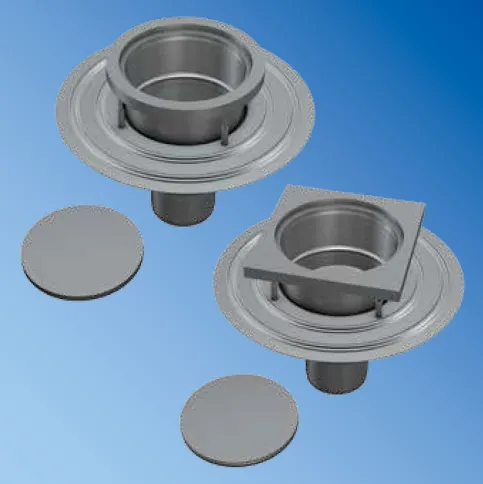

Hygienebodeneinlauf – 88N-S-HV
Höhenverstellbarer Hygienebodeneinlauf, zweiteilig, Modell 88N, entsprechend EN 1253. Aufsatzstück stufenlos höhenverstellund verdrehbar, ohne Dichtring. Einlaufrand aus stabilem Vollmaterial, Klebeflansch am Bodeneinlauf-Unterteil. Plattendeckel mit O-Ringdichtung, geringstes Spaltmaß zwischen Deckelplatte und Einlaufrand, wasser- (Klasse Wt) und geruchsdicht (Klasse Ot) [ Wasserdruck > 5 mbar] nach EN 1253-4. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Ohne Geruchsverschluss und Schlammfang. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/ gebeizt.
Nennweite: | DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | • Plattendeckel mit Löchern, M125 |
Flanschvarianten: | Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Anarbeitungsflansch am Aufsatzstück Haftflansch am Aufsatzstück Anschlussrand |
Geruchsverschluss: | • steckbarer Glockengeruchsverschluss • eingeschweißtes Standrohr mit Glockengeruchsverschluss |
Dichtring: | mit Dichtring (d. h. ohne Sekundärentwässerung) |
Schlammfang: | Schlammfang |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein

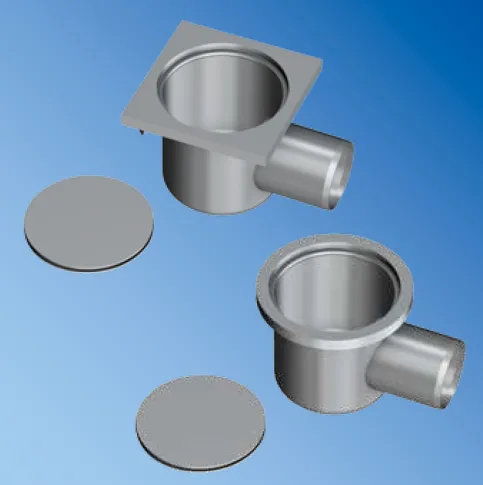

Hygienebodeneinlauf – einteilig 88N-W
Hygienebodeneinlauf, einteilig, Modell 88N, entsprechend EN 1253. Einlaufrand aus stabilem Vollmaterial. Plattendeckel mit O-Ringdichtung, geringstes Spaltmaß zwischen Deckelplatte und Einlaufrand, wasser- (Klasse Wt) und geruchsdicht (Klasse Ot) [ Wasserdruck > 5 mbar] nach EN 1253-4. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Ohne Geruchsverschluss und Schlammfang. Waagerechter Ablaufstutzen. Oberfläche VA-korngestrahlt/ gebeizt.
Nennweite: | DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | • Plattendeckel mit Löchern, M125 |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Tragflansch |
Geruchsverschluss: | steckbarer Geruchsverschluss |
Schlammfang: | Lochblechschlammfang |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Hygienebodeneinlauf – einteilig 88N-W

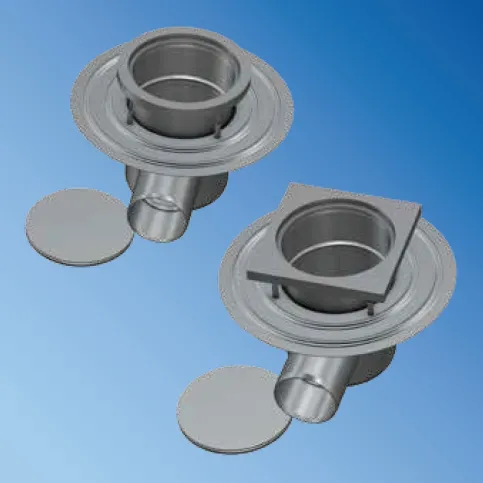

Hygienebodeneinlauf – zweiteilig 88N-W-HV
Höhenverstellbarer Hygienebodeneinlauf, zweiteilig, Modell 88N, entsprechend EN 1253. Aufsatzstück stufenlos höhenverstellund verdrehbar, ohne Dichtring. Einlaufrand aus stabilem Vollmaterial. Plattendeckel mit O-Ringdichtung, geringstes Spaltmaß zwischen Deckelplatte und Einlaufrand, wasser- (Klasse Wt) und geruchsdicht (Klasse Ot) [Wasserdruck > 5 mbar] nach EN 1253-4. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Ohne Geruchsverschluss und Schlammfang. Waagerechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | • Plattendeckel mit Löchern, M125 |
Flanschvarianten: | Fest- und Losflansch, t = 1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Anarbeitungsflansch am Aufsatzstück Haftflansch am Aufsatzstück Anschlussrand |
Geruchsverschluss: | steckbarer Geruchsverschluss |
Schlammfang: | Schlammfang |
Dichtring: | mit Dichtring (d. h. ohne Sekundärentwässerung) |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Hygienebodeneinlauf – zweiteilig 88N-W-HV

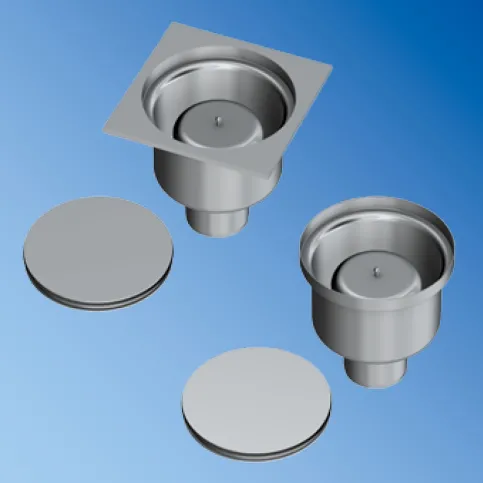

Hygienebodeneinlauf – einteilig 91-S
Hygienebodeneinlauf, einteilig, Modell 91, entsprechend EN 1253. Plattendeckel mit Silikon-Dichtung, kleines Spaltmaß zwischen Deckelplatte und Einlaufrand, wasser- (Klasse Wt) und geruchsdicht (Klasse Ot) [Wasserdruck > 5 mbar] nach EN 1253-4. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Steckbarer Glockengeruchsverschluss aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Tränenblech-Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/4RH • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Tragflansch Haftflansch |
Schlammfang: | Flachkorb |
Geruchsverschluss: | eingeschweißtes Standrohr mit verschraubtem Glockengeruchsverschluss |
Brandschutz: | R90 |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Hygienebodeneinlauf – einteilig 91-S
