Übersicht
Industriebodeneinläufe, einteilig und zweiteilig, Sanitärsinkkästen und Revisionsöffnungen
Alle Bodeneinläufe werden im Tiefziehverfahren, nahezu ohne Schweißnaht, hergestellt, wodurch eine einwandfreie Oberfläche entsteht. Passend fertigt Wiedemann die entsprechenden Abdeckungsvarianten sowie Zusatzausstattungen, wie Flanschausführungen, Geruchsverschlüsse und Schlammfänge.
Die Bodeneinläufe von Wiedemann sind für den Stapler- und Lastenverkehr geeignet.
Auf Anfrage erstellt die Wiedemann GmbH objektbezogene Ausschreibungstexte.

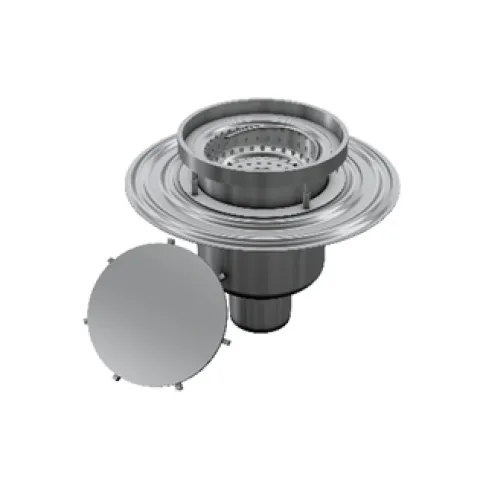

Industriebodeneinläufe - einteilig
Bodeneinläufe vornehmlich für die Lebensmittel- und Getränkeindustrie. Einteilig mit großen tiefgezogenen Innenradien für einen größtmöglichen Selbstreinigungseffekt.

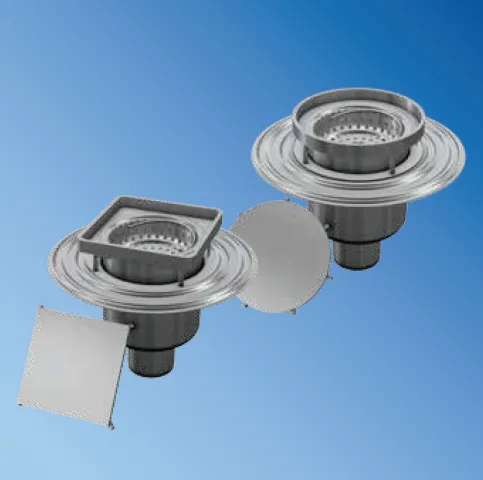

Industriebodeneinläufe - zweiteilig
Bodeneinläufe vornehmlich für die Lebensmittel- und Getränkeindustrie. Zweiteilig und somit höhenverstellbar, mit großen tiefgezogenen Innenradien für einen größtmöglichen Selbstreinigungseffekt.

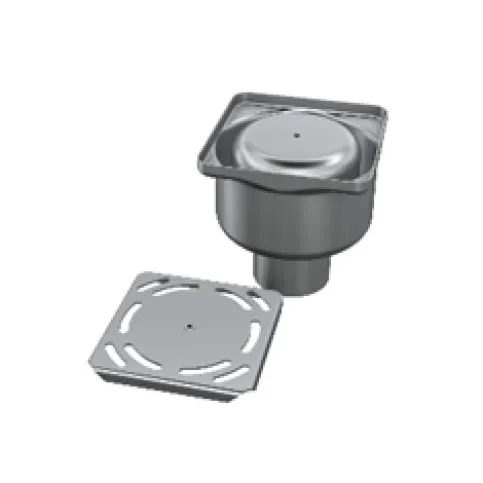

Sanitärsinkkästen
Bodeneinläufe speziell für Sanitärbereiche. Einteilig oder zweiteilig und somit höhenverstellbar. Mit großen tiefgezogenen Innenradien für einen größtmöglichen Selbstreinigungseffekt

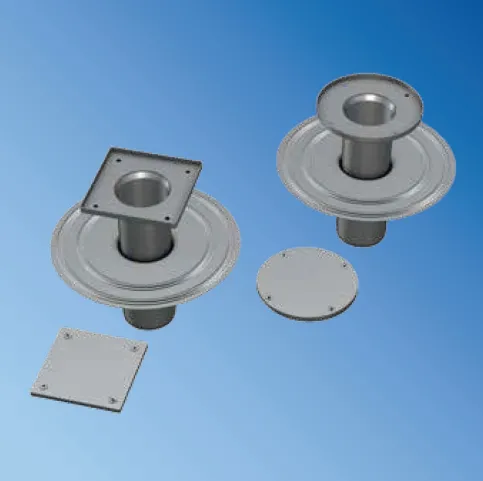

Revisionsöffnungen
Revisionsöffnungen, einteilig oder zweiteilig und somit höhenverstellbar. Abdichtung über eine innenliegende Flachdichtung.
Industriebodeneinläufe – einteilig

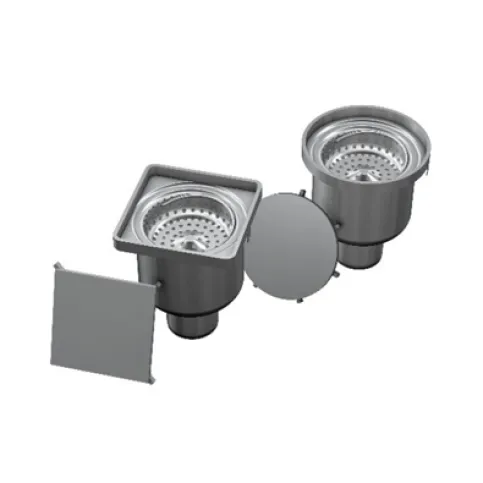

Industriebodeneinlauf – einteilig DRS-S / DRSK-S
Industriebodeneinlauf, einteilig, Modell DRS, entsprechend EN 1253. Einlaufrand aus Vollmaterial 25 x 8 mm. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien.
Eingeschweißtes Standrohr mit wartungsfreiem Glockengeruchsverschluss (ohne Dichtung) und Lochblechschlammfang aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 DN 200 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Klebeflansch, t = 1,5 mm Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Tragflansch |
Geruchsverschluss: | steckbarer Glockengeruchsverschluss eingeschweißtes Standrohr mit verschraubtem Glockengeruchsverschluss herausziehbares Standrohr mit Glockengeruchsverschluss eingeschweißtes Standrohr über eine Spindel absperrbar |
Schlammfang: | Schlammfang mit Überlaufschlitzen |
Brandschutz: | R90 und R120 |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig DRS-S / DRSK-S

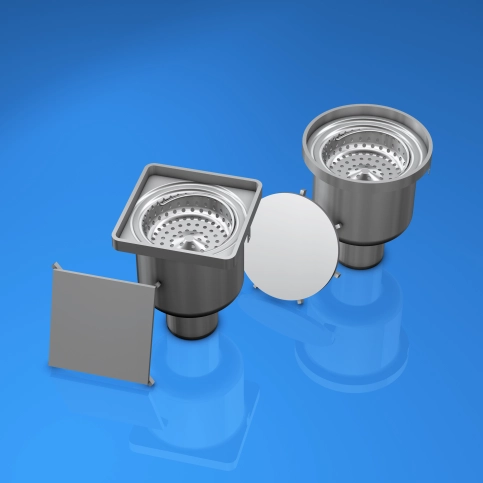

Industriebodeneinlauf – einteilig DRS-W DRSK-W
Industriebodeneinlauf, einteilig, Modell DRS, entsprechend EN 1253. Einlaufrand aus Vollmaterial 25 x 8 mm. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Steckbarer Geruchsverschluss und Lochblechschlammfang aus Edelstahl. Waagerechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 DN 200 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Klebeflansch, t = 1,5 mm Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Tragflansch |
Schlammfang: | mit Überlaufschlitzen |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig DRS-W DRSK-W

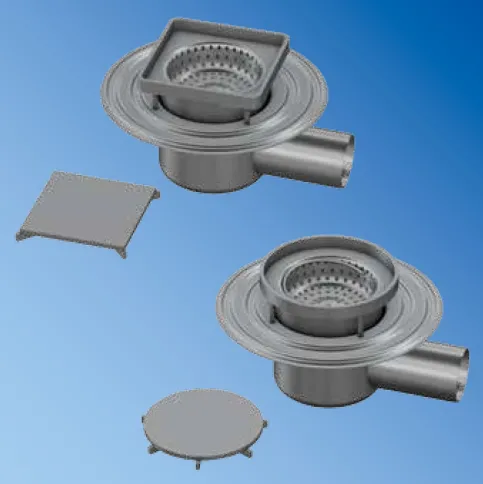

Industriebodeneinlauf – einteilig DR-S
Industriebodeneinlauf, einteilig, Modell DR, entsprechend EN 1253. Einlaufrand aus Vollmaterial 25 x 8 mm. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien.
Eingeschweißtes Standrohr mit wartungsfreiem Edelstahl-Glockengeruchsverschluss (ohne Dichtung). Senkrechter Ablaufstutzen, ohne Schlammfang. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 DN 200 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]1) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Klebeflansch, t = 1,5 mm Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Tragflansch |
Geruchsverschluss: | steckbarer Glockengeruchsverschluss eingeschweißtes Standrohr mit verschraubtem Glockengeruchsverschluss herausziehbares Standrohr mit Glockengeruchsverschluss eingeschweißtes Standrohr über eine Spindel absperrbar |
Schlammfang: | Flachkorb |
Brandschutz: | R90 |
- 1)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig DR-S
Industriebodeneinlauf – einteilig DR-W
Industriebodeneinlauf, einteilig, Modell DR, entsprechend EN 1253. Einlaufrand aus Vollmaterial 25 x 8 mm. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Steckbarer Geruchsverschluss aus Edelstahl. Waagerechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 DN 200 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Klebeflansch, t = 1,5 mm Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Tragflansch |
Schlammfang: | Flachkorb |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig DR-W
Industriebodeneinlauf einteilig 2001-S
Industriebodeneinlauf, einteilig, Modell 2001, entsprechend EN 1253. Bodeneinlauf Nennweite 100 mit sehr geringer Einbauhöhe, die anschließende Rohrmuffe befindet sich in der Höhe der Wasservorlage. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Eingeschweißtes Standrohr mit wartungsfreiem Glockengeruchsverschluss (ohne Dichtung) und Flachkorb aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf einteilig 2001-S

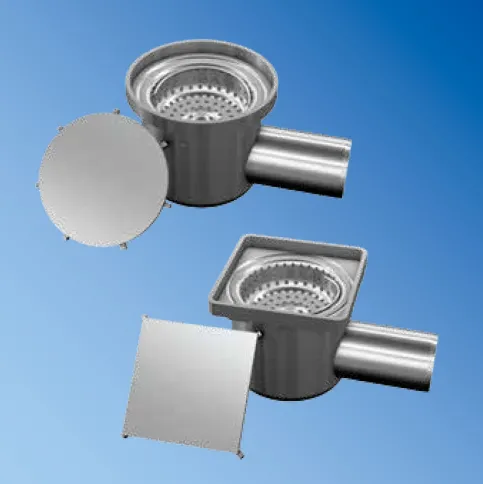

Industriebodeneinlauf – einteilig 71-S
Industriebodeneinlauf, einteilig, Modell 71, entsprechend EN 1253. Einlaufrand aus stabilem Vollmaterial. Vollständigkeits-kontrolle durch Absacken der Abdeckung bei fehlendem Schlammfang und Geruchsverschluss. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien, der durchdachte Einlaufrand hat KEINE Schmutzecken. Großer kombinierter Schlammfang und Geruchsverschluss aus Edelstahl, wartungsfrei (ohne Dichtung). Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 DN 200 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Trichterdeckel 5) • Gitterrost MW25 Tragstab 25/4RH • Tränenblech-Plattendeckel, M125 |
Optional | |
Flanschvarianten: | Klebeflansch, t = 1,5 mm Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Tragflansch |
Schlammfang- Geruchsverschluss:: | • kombinierter Schlammfang mit Geruchsverschluss, steckbar • Geruchsverschluss, verschraubt – Schlammfang entnehmbar • eingeschweißtes Standrohr über eine Spindel absperrbar, Schlammfang und Geruchsverschluss getrennt |
Brandschutz: | R90 R120 |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig 71-S
Industriebodeneinlauf einteilig 97-S
Industriebodeneinlauf, einteilig, Modell 97, entsprechend EN 1253. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Eingeschweißtes Standrohr mit wartungsfreiem Glockengeruchsverschluss (ohne Dichtung) und Flachkorb aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel mit Löchern, M125 |
Optional | |
Schlammfang: | ohne |
Brandschutz: | R90 |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf einteilig 97-S
Industriebodeneinlauf – einteilig DRS-OPTI-S
Industriebodeneinlauf, einteilig, Modell DRS-OPTI, in strömungsoptimierter Hygiene-Ausführung, entsprechend EN 1253. Einlaufrand aus Vollmaterial 25 x 8 mm. Durch den strömungsoptimierten U-förmigen Geruchsverschluss ergibt sich eine hohe Schmutzaustragungsrate bei gleichzeitig geringem Frischwassereinsatz. Lochblechschlammfang aus Edelstahl. Senkrechter Ablaufstutzen mittels Revisionsöffnung zugänglich. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch Klebeflansch, t = 1,5 mm Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Tragflansch |
Revisionsöffnung: | ohne Revisionsöffnung |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig DRS-OPTI-S

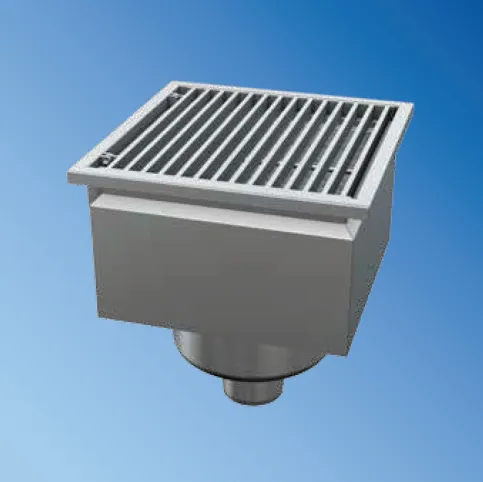

Industriebodeneinlauf – einteilig 75-E-S
Industrie-Großsinkkasten, einteilig, Modell 75, entsprechend EN 1253. Verstärkung des Kantenschutzes durch innen liegende, verschweißte Rechteckprofile. Die Rostauflage ist umlaufend hygienisch in die Seitenwand eingekantet. Mit tieferliegendem, eingeschweißtem Standrohr und wartungsfreiem Edelstahl Glockengeruchsverschluss (ohne Dichutng), großem Lochblechschlammfang und einer abklappbaren, arretierbaren Stabrostabdeckung aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 100 DN 150 DN 200 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Flanschvarianten: | Anarbeitungsflansch Haftflansch |
Geruchsverschluss: | • steckbarer Glockengeruchsverschluss • eingeschweißtes Standrohr mit verschraubtem Glockengeruchsverschluss • herausziehbares Standrohr mit Glockengeruchsverschluss |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – einteilig 75-E-S
Industriebodeneinläufe – zweiteilig

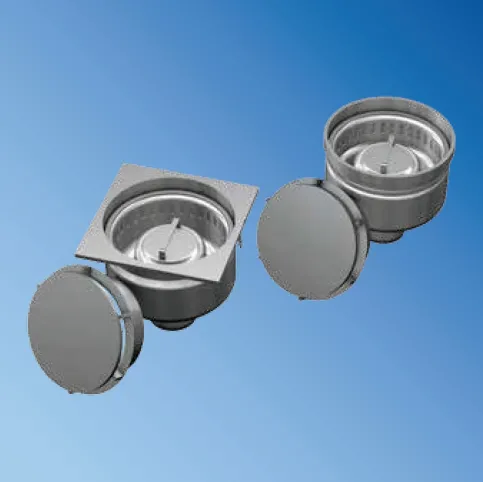

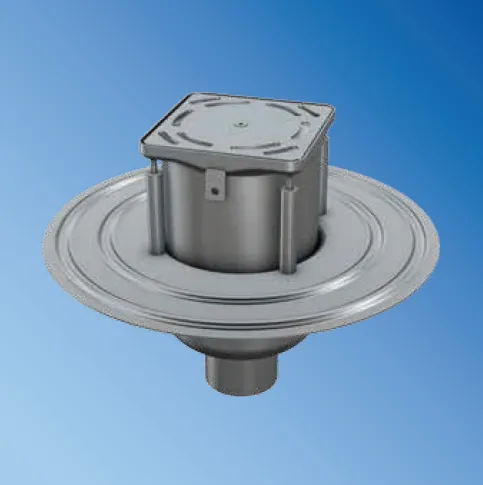

Industriebodeneinlauf – zweiteilig H-S HK-S
Höhenverstellbarer Industriebodeneinlauf, zweiteilig, Modell H, entsprechend EN 1253. Aufsatzstück stufenlos höhenverstell- und verdrehbar, ohne Dichtring. Einlaufrand aus Vollmaterial 25x8 mm, Klebeflansch am Bodeneinlauf-Unterteil. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Eingeschweißtes Standrohr mit wartungsfreiem Glockengeruchsverschluss (ohne Dichtung) und Lochblechschlammfang aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch am Aufsatzstück Haftflansch am Aufsatzstück Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Anschlussrand |
Geruchsverschluss: | steckbarer Glockengeruchsverschluss eingeschweißtes Standrohr mit verschraubtem Glockengeruchsverschluss herausziehbares Standrohr mit Glockengeruchsverschluss eingeschweißtes Standrohr über eine Spindel absperrbar |
Schlammfang: | Schlammfang mit Überlaufschlitzen |
Brandschutz: | R90 und R120 |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – zweiteilig H-S HK-S
Industriebodeneinlauf H-W – zweiteilig HK-W
Höhenverstellbarer Industriebodeneinlauf, zweiteilig, Modell H, entsprechend EN 1253. Aufsatzstück stufenlos höhenverstellund verdrehbar, ohne Dichtring. Einlaufrand aus Vollmaterial 25x8 mm, Klebeflansch am Bodeneinlauf-Unterteil. Um einen großen Selbtreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Steckbarer Geruchsverschluss und Lochblechschlammfang aus Edelstahl. Waagerechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Plattendeckel, 5 mm • Gitterrost MW25 Tragstab 25/4RH • Blechdeckel, 3 mm • Tränenblech-Plattendeckel, M125 • Tränenblechdeckel, L15 |
Optional | |
Flanschvarianten: | Anarbeitungsflansch am Aufsatzstück Haftflansch am Aufsatzstück Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Anschlussrand |
Schlammfang: | Schlammfang mit Überlaufschlitzen |
Dichtring: | mit Dichtring (d. h. ohne Sekundärentwässerung) |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf H-W – zweiteilig HK-W
Industriebodeneinlauf – zweiteilig 79-S
Höhenverstellbarer Industriebodeneinlauf, zweiteilig, Modell 79, entsprechend EN 1253. Einlaufrand aus stabilem Vollmaterial, Klebeflansch am Bodeneinlauf-Unterteil. Aufsatzstück stufenlos höhenverstell- und verdrehbar, ohne Dichtring. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Der durchdachte Einlaufrand hat KEINE Schmutzecken. Großer kombinierter Schlammfang und Geruchsverschluss aus Edelstahl, wartungsfrei (ohne Dichtung). Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 70 DN 100 DN 150 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Abdeckung: | • Plattendeckel, M125 • Gitterrost MW25 Tragstab 25/2RH • Stabrost, M125 • Gitterrost MW25 Tragstab 25/3RH • Trichterdeckel 5) • Gitterrost MW25 Tragstab 25/4RH • Tränenblech-Plattendeckel, M125 |
Optional | |
Flanschvarianten: | Fest- und Losflansch, t =1,5 mm Fest- und Losflansch nach DIN 18195 T9, t = 6 mm Anschlussrand Tragflansch |
Schlammfang-Geruchsverschluss Kombinationen | • kombinierter Schlammfang mit Geruchsverschluss, steckbar • Schlammfang mit Geruchsverschluss, verschraubt • eingeschweißtes Standrohr über eine Spindel absperrbar |
Dichtring: | mit Dichtring (d. h. ohne Sekundärentwässerung) |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Industriebodeneinlauf – zweiteilig 79-S

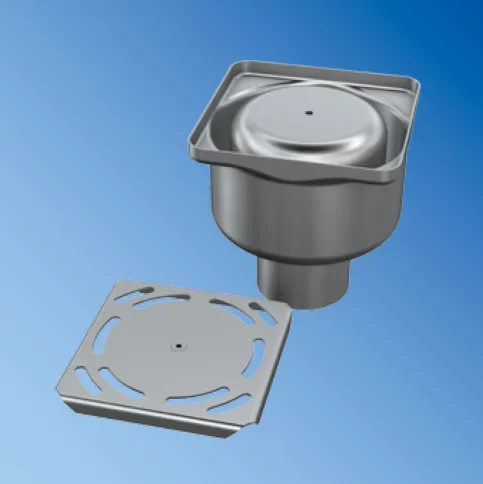

Sanitärsinkkästen

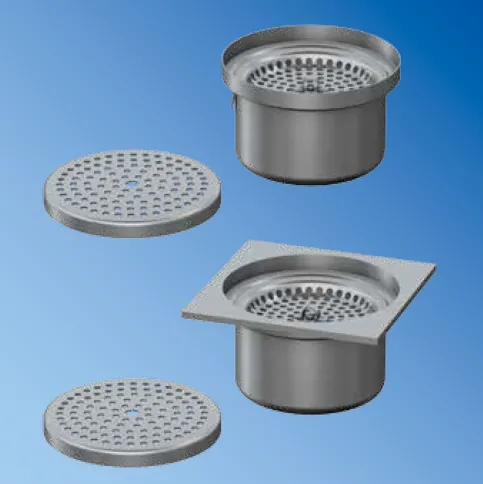

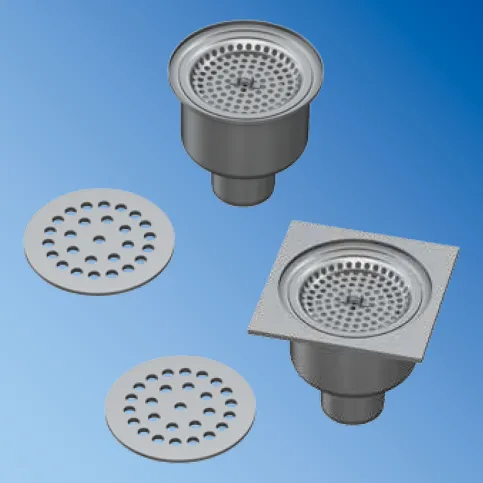

Sanitärsinkkasten – einteilig SSK-E-S
Sanitärsinkkasten, einteilig, Modell SSK, entsprechend DIN EN 1253. Quadratischer Einlaufrand nahtlos an das Gehäuse angeformt. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Verschraubte Blechabdeckung und Glockengeruchsverschluss aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 50 DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | Schlitzblechabdeckung verschraubt • Lochblechabdeckung 8 x 8 mm verschraubt • Lochblechabdeckung ø 8 mm verschraubt • Platte 10 mm mit untergeschweißtem Geruchsverschluss |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Sanitärsinkkasten – einteilig SSK-E-S
Sanitärsinkkasten – zweiteilig SSK-E-S-HV
Höhenverstellbarer Sanitärsinkkasten, zweiteilig, Modell SSK, entsprechend EN 1253. Aufsatzstück stufenlos höhenverstell- und verdrehbar, ohne Dichtring. Quadratischer Einlaufrand nahtlos an das Gehäuse angeformt. Um einen großen Selbstreinigungseffekt zu erzielen, hat der Gehäuseboden große und tiefgezogene Innenradien. Verschraubte Blechabdeckung und Glockengeruchsverschluss aus Edelstahl. Senkrechter Ablaufstutzen. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 50 DN 70 DN 100 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Dichtring: | mit Dichtring (d. h. ohne Sekundärentwässerung) |
Optional | |
Abdeckung: | • Schlitzblechabdeckung verschraubt • Lochblechabdeckung 8 x 8 mm verschraubt • Lochblechabdeckung ø 8 mm verschraubt • Platte 10 mm mit untergeschweißtem Geruchsverschluss |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Sanitärsinkkasten – zweiteilig SSK-E-S-HV
Revisionsöffnungen

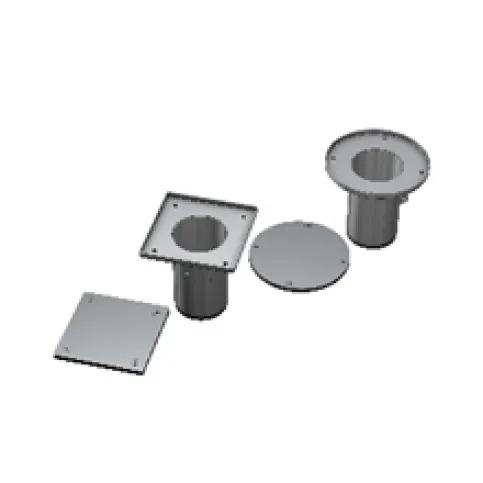

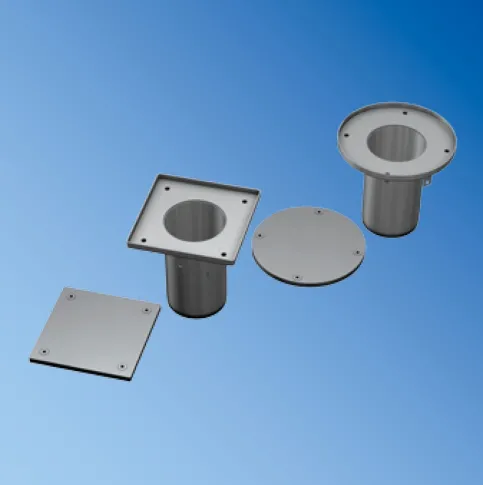

Revisionsöffnung – einteilig REV-S
Revisionsöffnung (Finor), einteilig, Modell REV, geruchs- und wasserdichte Ausführung. 10 mm Plattendeckel inkl. vier Bohrungen mit vier Senkkopfschrauben, dichtet über eine innen liegende Flachdichtung. Senkrechter Ablaufstutzen ohne Geruchsverschluss. Oberfläche VA-korngestrahlt/gebeizt.
Nennweite: | DN 100 DN 125 DN 150 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | Plattendeckel mit Löchern, M125 |
Geruchsverschluss: | mit steckbarem Geruchsverschluss |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Revisionsöffnung – einteilig REV-S
Revisionsöffnung – zweiteilig REV-S-HV
Höhenverstellbare Revisionsöffnung (Finor), zweiteilig, Modell REV-HV, mit stufenlos höhenverstell- und verdrehbarem Aufsatzstück mit Dichtring. 10 mm Plattendeckel, inkl. vier Bohrungen mit vier Senkkopfschrauben, dichtet über eine innen liegende Flachdichtung geruchs- und wasserdicht. Senkrechter Ablaufstutzen ohne Geruchsverschluss. Oberfläche VA-korngestrahlt/ gebeizt
Nennweite: | DN 100 DN 125 DN 150 |
Werkstoff: | 1.4301 [AISI 304] 1.4571 [AISI 316 Ti]*) |
Optional | |
Abdeckung: | Plattendeckel mit Löchern, M125 |
Geruchsverschluss: | mit steckbarem Geruchsverschluss |
- *)
- bei der Werkstoffwahl 1.4571 (AISI 316Ti) können fertigungsbedingt Bauteile im Werkstoff 1.4404 (AISI 316) ausgeführt sein
Download Produktdatenblatt Revisionsöffnung – zweiteilig REV-S-HV
