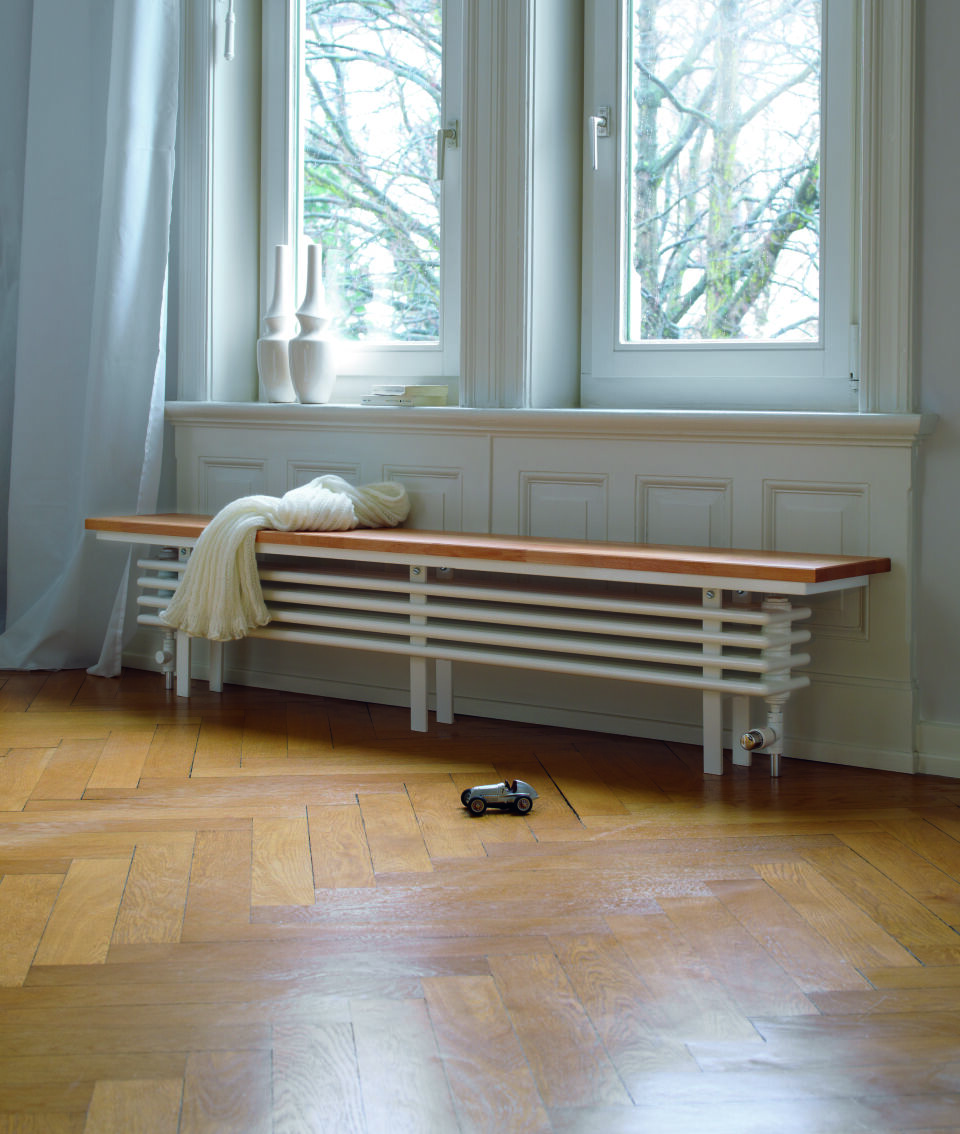

Zehnder Radiator Bench, Heizkörper als Mehrsäuler in Elementbauweise aus Stahl in Sitzbank-Version, Rundrohre Durchm. 25 mm, horizontale Einzelelemente zu fertigen Heizkörpern verschweißt, mit komplett schweißabbrandlosen Verbindungstechnologien, gefertigt im Herstellverfahren LaZer made. Mit lackierter Bankkonsole bestehend aus Bankträger und Bankrahmen für Montage auf Rohboden, Sitzfläche bauseits individuell wählbar. Grundiert und lackiert mit Pulverlackierung nach DIN 55900 im Farbton RAL 9016. Wärmeleistung geprüft nach DIN EN 442, mit CE-Kennzeichnung. Heizkörper entspricht den Richtlinien der Gesetzlichen Unfall-Versicherer (GUV),ausgezeichnet für die Erfüllung hoher hygienischer Anforderungen, geeignet für die Installation in Gesundheitseinrichtungen vom Institut für medizinische Mikrobiologie und Hygiene des Universitätsklinikums Tübingen. Anschlüsse wechselseitig von unten 2 x 1/2" Innengewinde, 1 x 1/2" Anschluss für Entlüftungsventil. Heizkörper anschlussfertig verpackt in transportsicherer und umweltfreundlicher Vollverpackung mit Folie und Schutzkartonage. Betriebsüberdruck max. 10 bar Betriebstemperatur max. 110 Grd.
Zehnder Group
Deutschland GmbH
Europastr. 10
77933 Lahr
Deutschland
Europastr. 10
77933 Lahr
Deutschland
Tel. +49 7821 586-0
Fax +49 7821 586-411
Fax +49 7821 586-411
Produkteigenschaften
| Farbton: | weiß |
| Werkstoff: | Stahl |
| Breite: | 1.200mm, 1.500mm, 1.800mm, 2.000mm, 2.500mm, 3.000mm |
| Höhe: | 184mm, 230mm, 276mm, 322mm, 368mm |
| Länge: | 1.200mm, 1.500mm, 1.800mm, 2.000mm, 2.500mm, 3.000mm |
| Tiefe: | 136mm, 173mm, 210mm |
| Anschlussmaß: | 1/2 Zoll |
| Gewindeanschluss: | Innengewinde |
| RAL-Nummer: | 9016 |
| Heizleistung: | 476W, 559W, 586W, 595W, 639W, 688W, 694W, 698W, 713W, 716W, 733W, 744W, 787W, 792W, 793W, 798W, 815W, 838W, 861W, 868W, 875W, 879W, 883W, 895W, 917W, 930W, 931W, 932W, 958W, 976W, 977W, 984W, 990W, 991W, 1.001W, 1.019W, 1.033W, 1.041W, 1.045W, 1.064W, 1.074W, 1.078W, 1.085W, 1.093W, 1.104W, 1.116W, 1.124W, 1.146W, 1.148W, 1.156W, 1.157W, 1.164W, 1.165W, 1.181W, 1.188W, 1.189W, 1.194W, 1.221W, 1.221W, 1.223W, 1.234W, 1.240W, 1.245W, 1.251W, 1.276W, 1.306W, 1.312W, 1.312W, 1.320W, 1.324W, 1.330W, 1.348W, 1.357W, 1.358W, 1.375W, 1.386W, 1.397W, 1.398W, 1.405W, 1.435W, 1.445W, 1.446W, 1.458W, 1.461W, 1.465W, 1.465W, 1.471W, 1.492W, 1.502W, 1.528W, 1.534W, 1.543W, 1.550W, 1.553W, 1.556W, 1.568W, 1.596W, 1.597W, 1.618W, 1.628W, 1.628W, 1.640W, 1.640W, 1.651W, 1.668W, 1.686W, 1.698W, 1.722W, 1.732W, 1.734W, 1.734W, 1.742W, 1.791W, 1.797W, 1.809W, 1.816W, 1.822W, 1.826W, 1.840W, 1.851W, 1.859W, 1.867W, 1.873W, 1.910W, 1.915W, 1.918W, 1.927W, 1.941W, 1.968W, 1.980W, 2.034W, 2.038W, 2.050W, 2.057W, 2.074W, 2.078W, 2.085W, 2.127W, 2.177W, 2.187W, 2.191W, 2.207W, 2.247W, 2.261W, 2.270W, 2.292W, 2.301W, 2.309W, 2.330W, 2.342W, 2.408W, 2.434W, 2.442W, 2.460W, 2.503W, 2.557W, 2.571W, 2.593W, 2.613W, 2.659W, 2.696W, 2.713W, 2.724W, 2.733W, 2.810W, 2.887W, 2.890W, 3.027W, 3.043W, 3.085W, 3.111W, 3.191W, 3.196W, 3.417W, 3.464W, 3.652W, 3.783W, 3.836W, 4.100W, 4.540W |
| max. Arbeitsdruck: | 1.000.000Pa |
| n-Heizkörperexponent: | 1, 1, 1 |
| Mit Blindstopfen: | ja |
| Mit Konsolen: | ja |
Herstellerspezifische Eigenschaften
| Wärmeabgabe nach EN 442 20 °C - 70/40 | 732,67, 1968,03, 2889,83, 932,02, 1734,49, 1147,64, 1064,08, 1397,72, 1627,6, 931,14, 1312,23, 990,44, 1040,82, 2407,98, 693,67, 1741,55, 1155,93, 475,66, 2441,72, 814,91, 558,81, 1471,37, 2037,91, 1324,17, 976,43, 1188,4, 1223, 867,56, 1164,87, 1221,11, 879,07, 1733,9, 984,34, 883,2, 976,89, 2207,37, 594,57, 2612,65, 1019,27, 837,9, 2329,74, 792,48, 1188,51, 1650,51, 1567,59, 990,95, 1926,77, 716,25, 1640,13, 1330,1, 586,26, 1396,71, 1435,03, 713,49, 2034,34, 1552,74, 1045,06, 1941,24, 958,18, 1790,62, 1220,86, 1103,68, 1163,61, 1358,39, 798,06, 1033,32, 1492,39, 1698,15, 638,57, 1180,82, 1980,23, 1074,37, 792,76, 860,89, 1464,65, 1721,78, 1306,32, 787,21, 698,04, 1839,69, 1445,51, 1596,75, 688,46, 2177,42, 895,31, 1465,33, 1444,92, 1193,53, 1320,16, 1156,54 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 | 744, 875, 917, 930, 1001, 1078, 1085, 1093, 1116, 1124, 1146, 1234, 1240, 1245, 1251, 1276, 1312, 1348, 1357, 1375, 1386, 1405, 1458, 1461, 1502, 1528, 1534, 1543, 1550, 1556, 1596, 1618, 1628, 1640, 1668, 1686, 1732, 1797, 1809, 1816, 1822, 1826, 1851, 1859, 1867, 1873, 1910, 1915, 1918, 2050, 2057, 2074, 2078, 2085, 2127, 2187, 2191, 2247, 2261, 2270, 2292, 2301, 2309, 2342, 2434, 2460, 2503, 2557, 2571, 2593, 2659, 2696, 2713, 2724, 2733, 2810, 2887, 3027, 3043, 3085, 3111, 3191, 3196, 3417, 3464, 3652, 3783, 3836, 4100, 4540 |
