Doppelhaus Bad Schönborn

Grundrisslösung
Die Funktionen und Räume sind bei dem  Doppelhaus annähernd spiegelbildlich angeordnet.

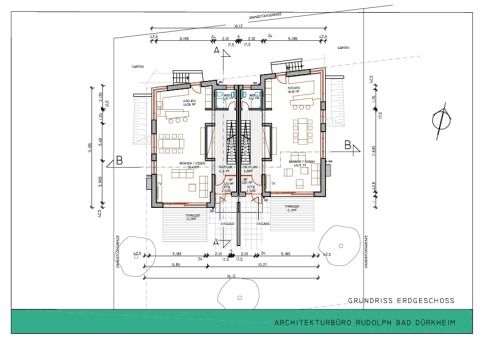

Das Erdgeschoss ist als offener Raum für die Funktionen Wohnen / Kochen / Essen mit einer Trennwand vom Flur /Treppenraum mit Windfang und Eingang getrennt. Die einläufige Treppe liegt parallel zur zweischaligen Haustrennwand und führt einmal in den Keller und in das Obergeschoss. Die Hauseingänge und Terrassen sind nach Süden ausgerichtet.

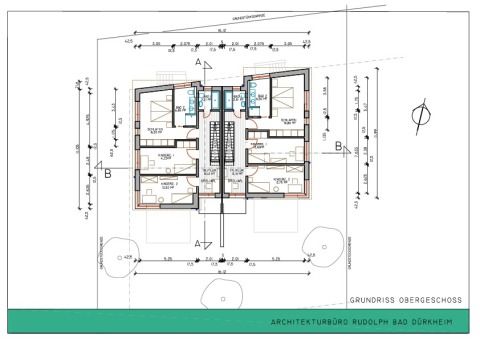

Im Obergeschoss sind die Schlafräume, Kinderzimmer  und Bäder gelegen.
Durch großzügige Verglasungen sollen passiv solare Gewinne erzielt werden.

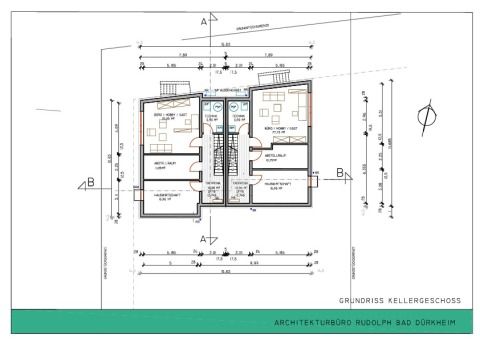

Als " Weisse Wanne“ mit Betonhalbfertigteilen und WU-Fundamentbodenplatte wurde das Untergeschoss ausgeführt, in dem sich Büro- und Lagerräume befinden.

Baubeschreibung
Baukörper zweigeschossig, unterkellert,

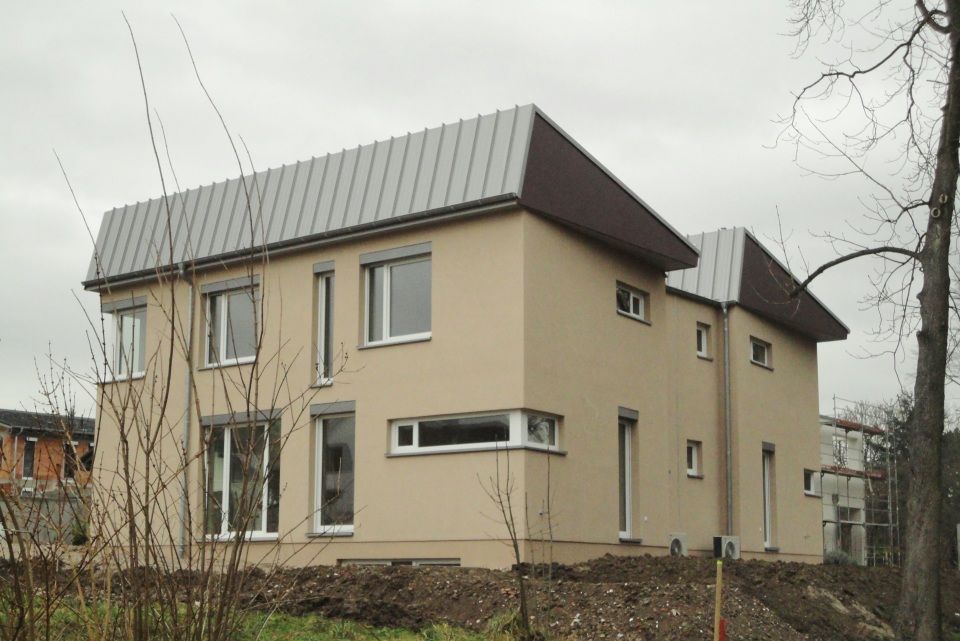

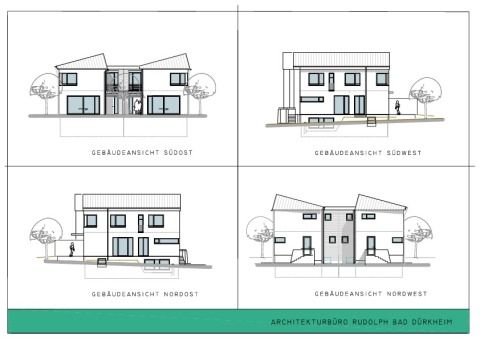

Doppelhaus durch Trennfuge (Schallschutz) getrennt, die Südostfassade linke Doppelhaushälfte ist um 1,0 m Richtung Straße versetzt. Die Nordwestfassade läuft parallel zur Grundstücksgrenze und erhält im Bereich Flur / Treppenraum einen Gebäuderücksprung. Im Grundriss ergeben sich somit Gebäudeecken mit 97° bw. 83°.
Bauweise: Massivbau / Stahlbeton
Gründung: Plattenfundament, (Gründungsplatte)
Aussenwände
Untergeschoss: Stahlbetonhalbfertigteile als Weisse Wanne
Dämmung unter Bodenplatte: Perimeterdämmplatten
Dämmung der Wand: Perimeterdämmplatten
Erd- und Obergeschoss Außenwand; 42,5 cm Poroton-Planziegel-S9 Wärmeleitfähigkeit 0,09 W/m²K
Innenwand : Planhochlochziegel TS-Quadrat
Decken über KG, EG, OG: Stahlbeton aus Hallbfertigteilen (Filigrandecke) d= 20 cm
Dach: Kaltdach, Satteldächer ungleichschenklich je Doppelhaushälfte mit 15°/75° Dachneigung, Nagelplattenbinder auf Stahlbetonmassivdecke mit Mineralwolledämmung
Aluminiumfalzbahnendeckung
Fenster:  Kunststoff mit 3-fach Wärmeschutzverglasung
Sonnenschutz: Aluminiumraffstore bzw. Rollladen

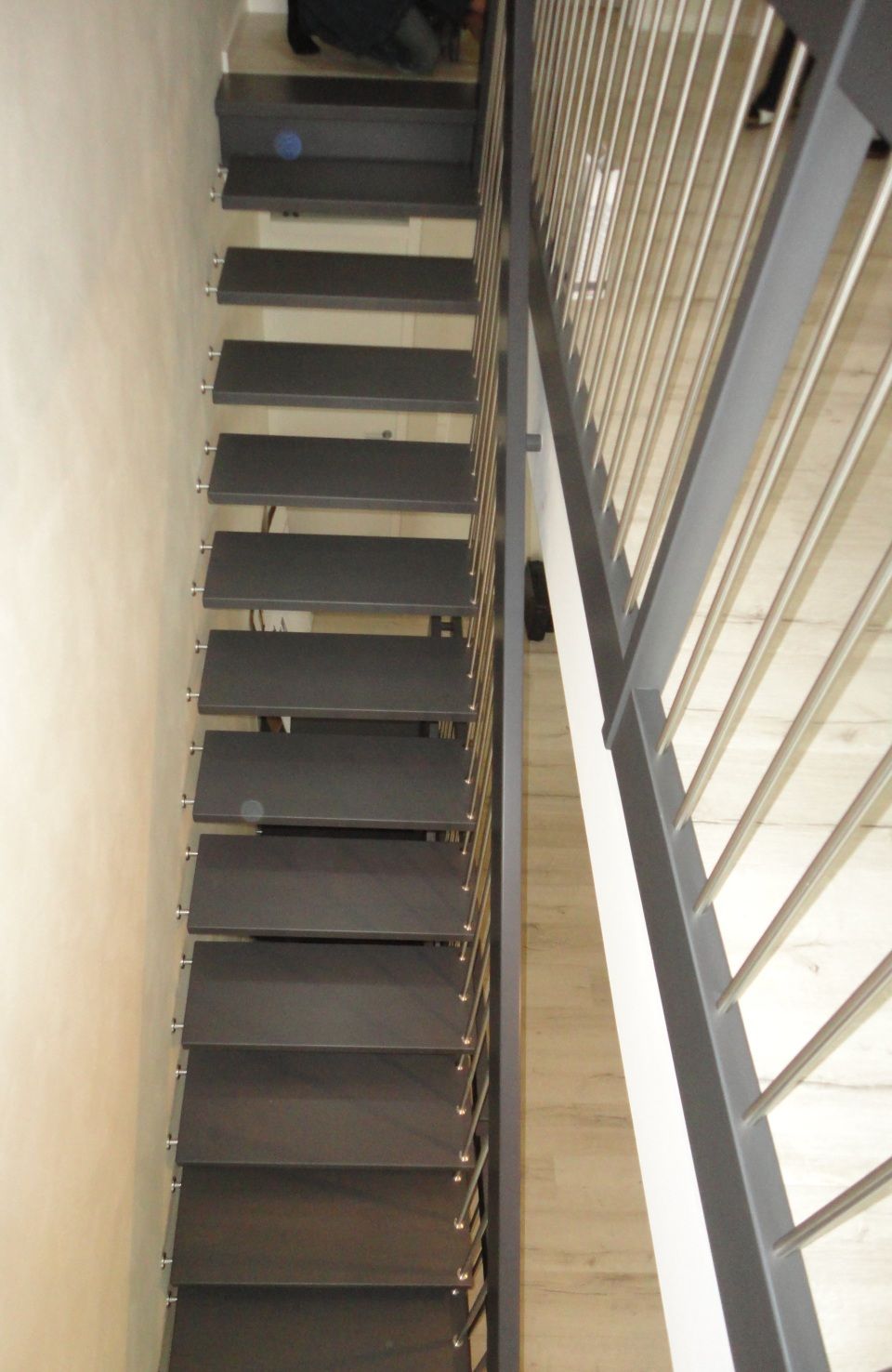

Treppen: Einläufige Holztreppen als geländertragende Bolzensystemtreppe

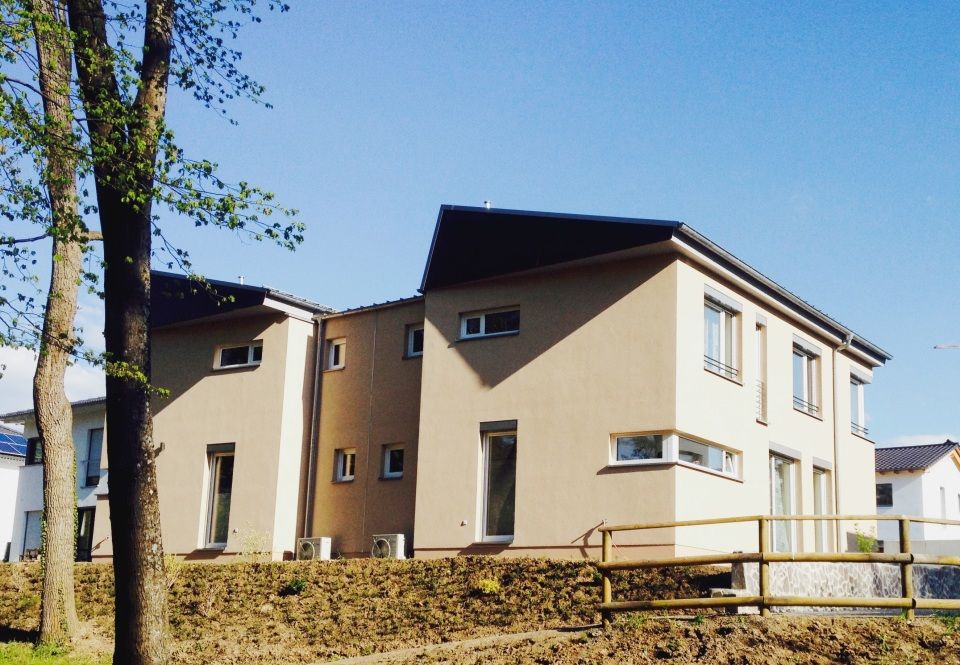

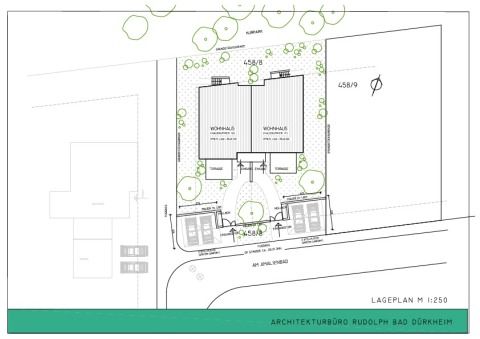

Das Grunstück grenzt im Norden an den mit hohem Baumbestand vorhandenen Kurpark. Gemeinsam mit dem Bauherr wurde entschieden, das Gebäude im Norden bis auf die schräg verlaufende Baugrenze zu bauen. Der Freibereich im Süden öffnet sich somit zur Straße. Aus diesem Grunde wurde direkt an der Straße eine Sichtschutzwand (Beton) errichtet, die in ihrer gefalteten Form die notwendigen Stellplätze (vorbereitet für Errichtung Carport) mit umschließen. Städtebaulich wird durch das nach hinten verschobene Gebäude und der direkt auf das Gebäude zuführenden Erschließungsstraße mit den angrenzenden Grundstücken und Gebäuden eine  Raumsituation geschaffen, die der ansonsten aufgereihten Gebäude entgegenwirkt. Im Innenraum ergeben sich im Norden interessante Raumzuschnitte durch die an den Verlauf der Grundstücksgrenze angepassten Außenwände.

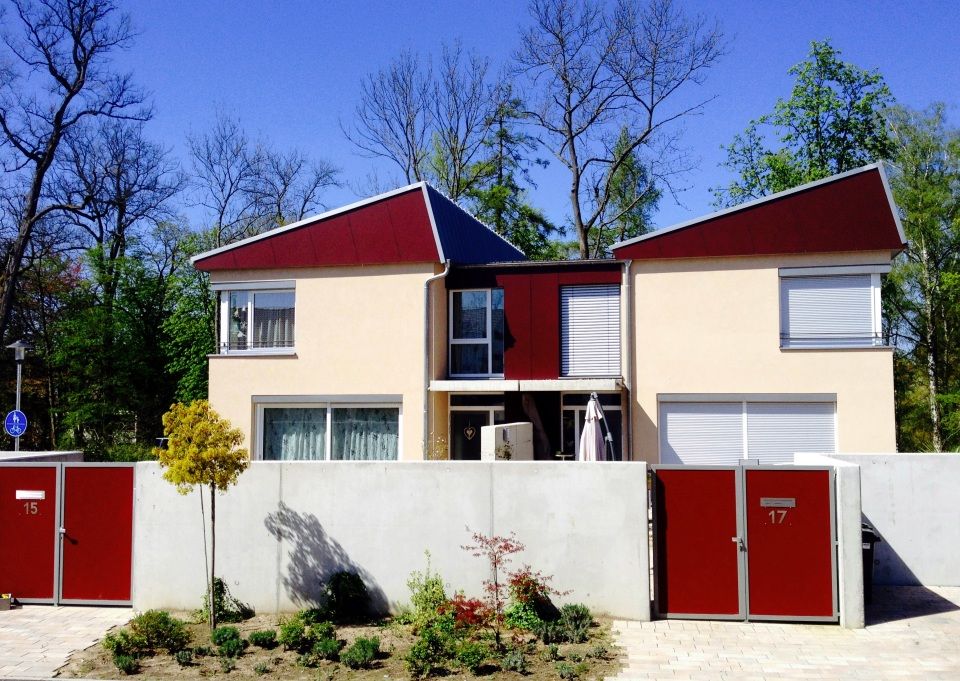

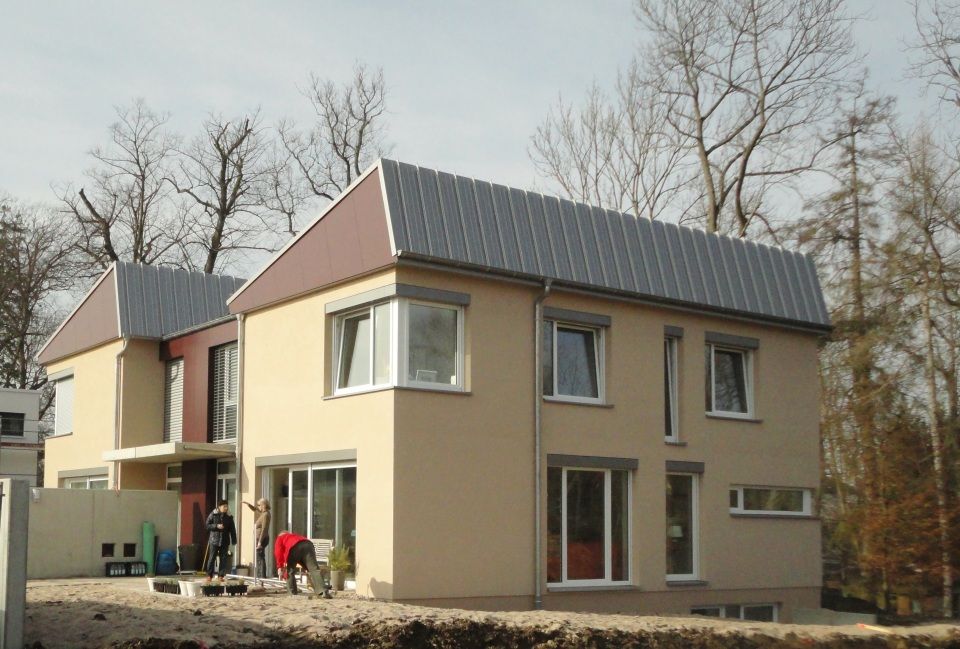

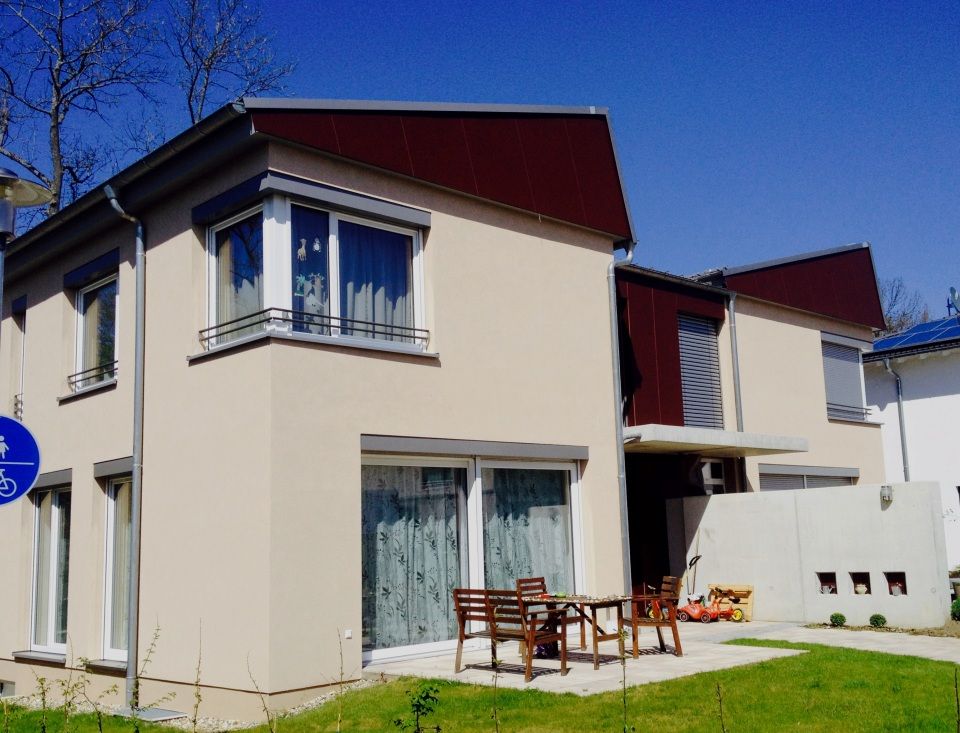

Ein unverwechselbares Gesicht erhält das Gebäude durch den Versatz eines Gebäudeteiles und dem ungleichschenkligen oberen Gebäudeabschluß (Mütze), wiederholt wird dies auf der anderen Gebäudehälfte. Die filigrane Firstausbildung der Aluminiumdachbahnen Kalzip wurde durch verschweißen der Bahnen erzielt und unterstreicht die gewählte Dachform.
.
