Druckzentrum Rhein Main
Städtebau Freianlagen

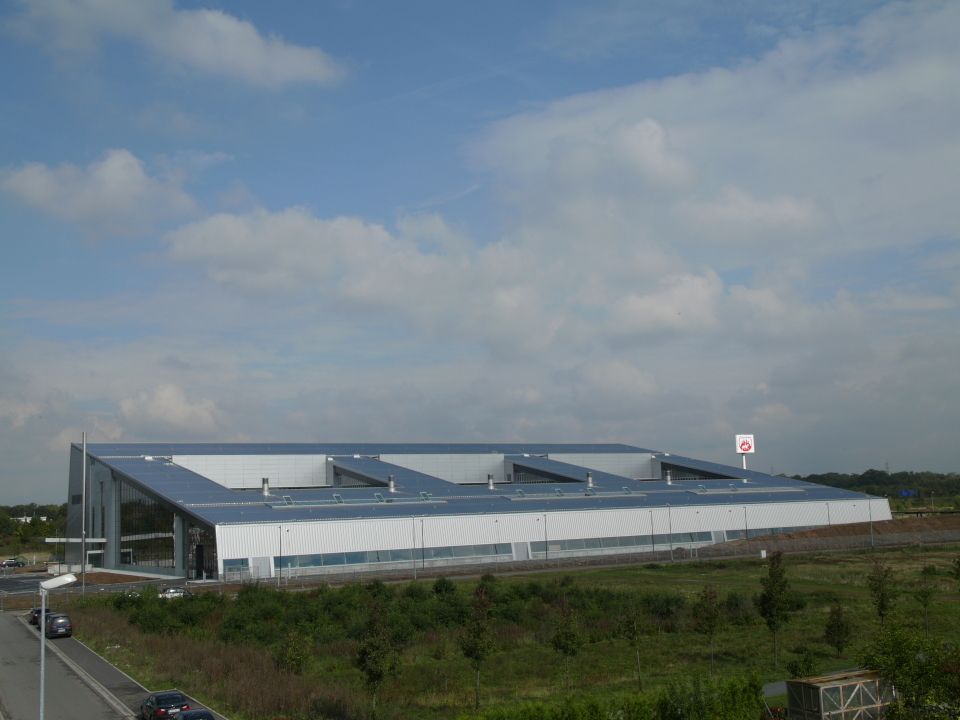

- Druckzentrum als zentrales Gebäude im nordwestlichen Teil des Gewerbeparks
"Blauer See" mit Abmessungen von rund 88 x 142 m und Firsthöhe von 24,50 m
- Erschließung von Westen Alexander-Flemming-Ring
- Parkplätze Auslieferungsfahrzeuge im Osten des Gebäudes
- Ladestraße vollständig eingehaust
- Parkplätze Besucher und Mitarbeiter westlich des Haupteingangs
- Erweiterung um rund 45 m nach Osten möglich
- ausgedehnte Grünflächen um den Gebäudekomplex
- vor Haupteingang solitäre Baumgruppen, Parken unter Bäumen,
nördlich und südlich begleiten Baumreihen die Parkstreifen und Nebengebäude
- Lärmschutzhügel im Süden
Architektur
- "Zeitungsdruckerei der kurzen Wege"

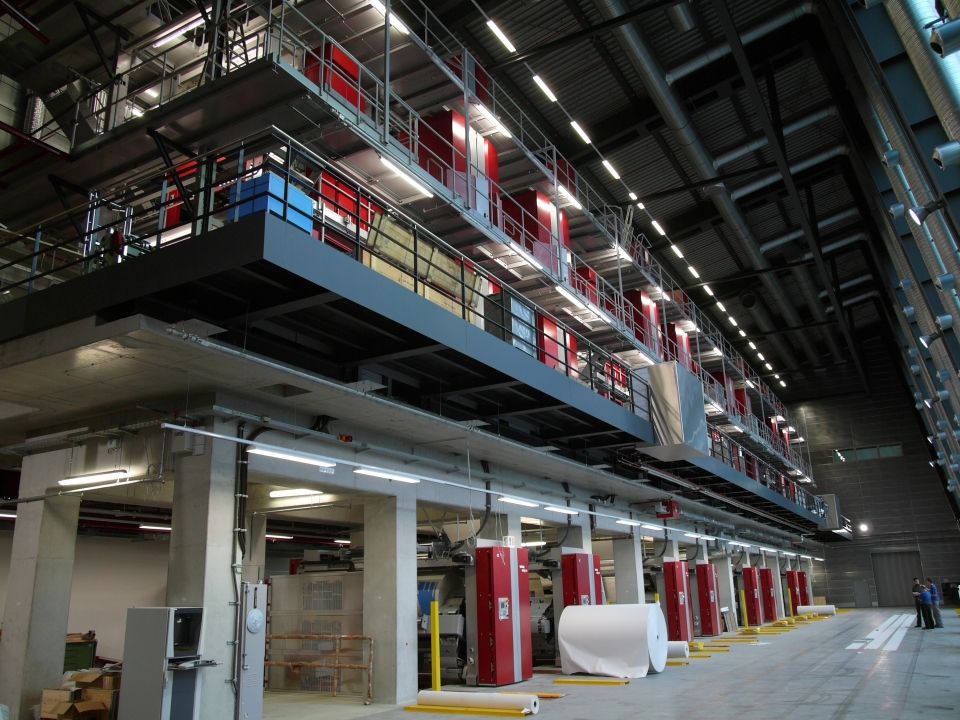

- Herzstück des Gebäudes und höchster Punkt ist die Rotationshalle für die ca. 56 m lange
und 14 m hohe Rotationsmaschine.

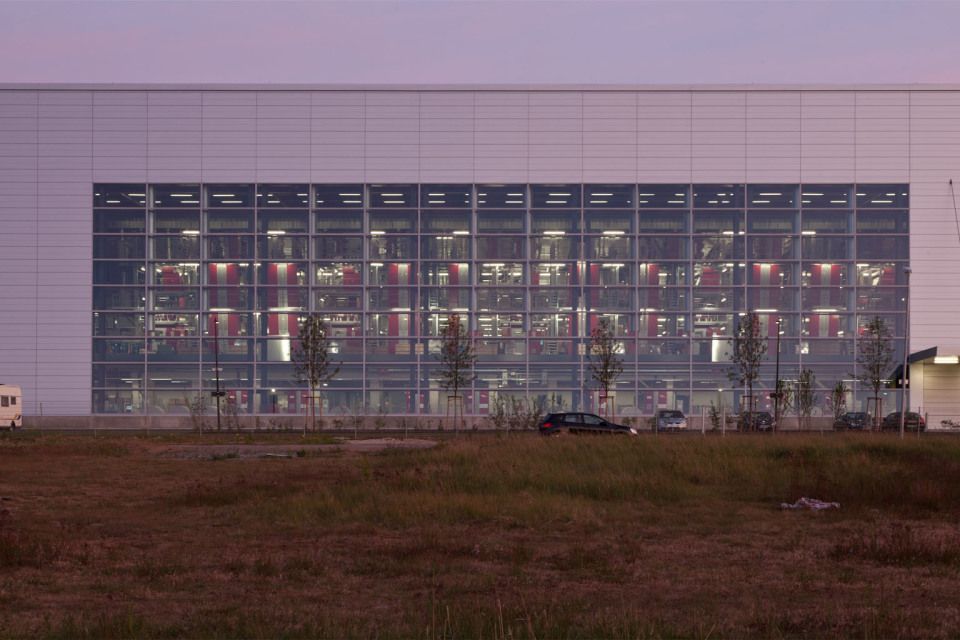

- vor Kopf der Rotationshalle 9 m hohes Papierrollenlager

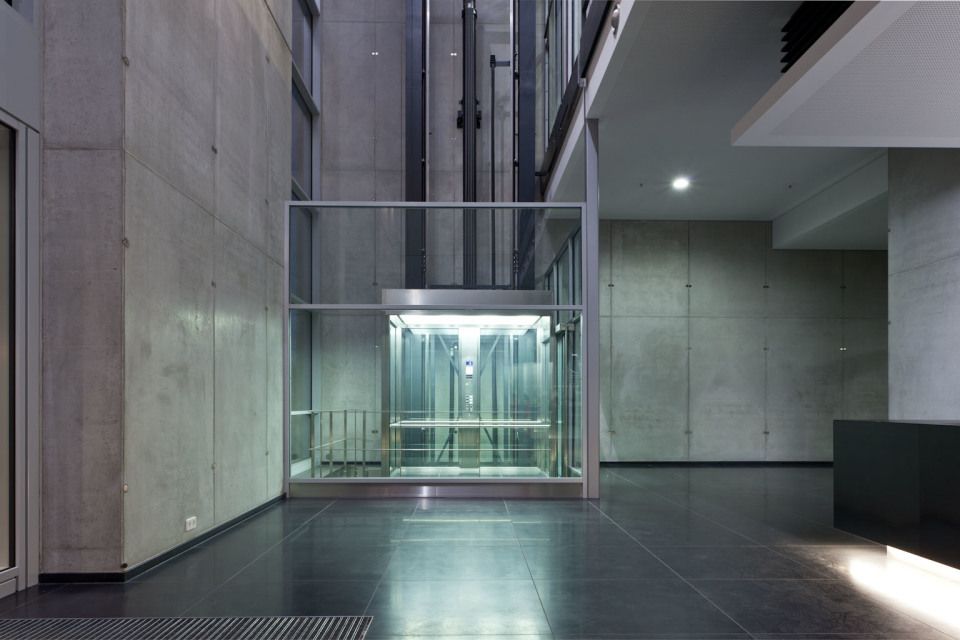

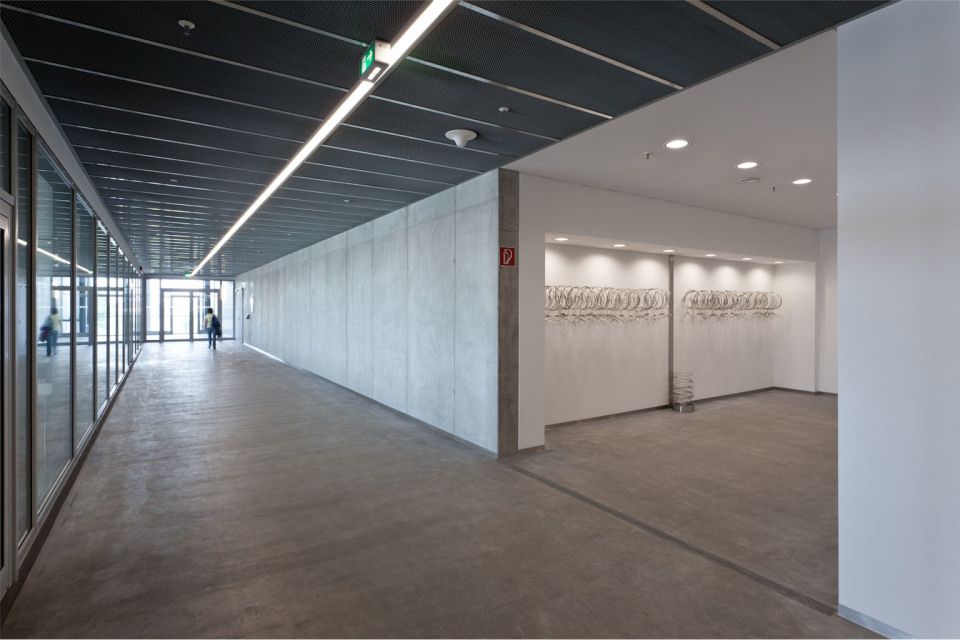

- parallel zur Rotationshalle zentrale Spange mit Haupteingang, Personalräumen,
technischen Nebenräumen und Verwaltung

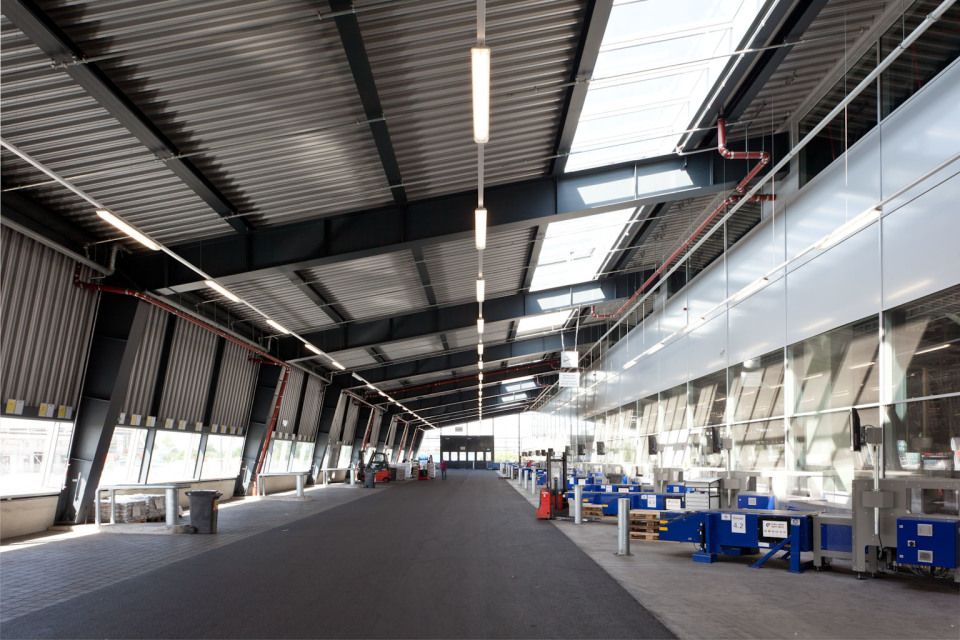

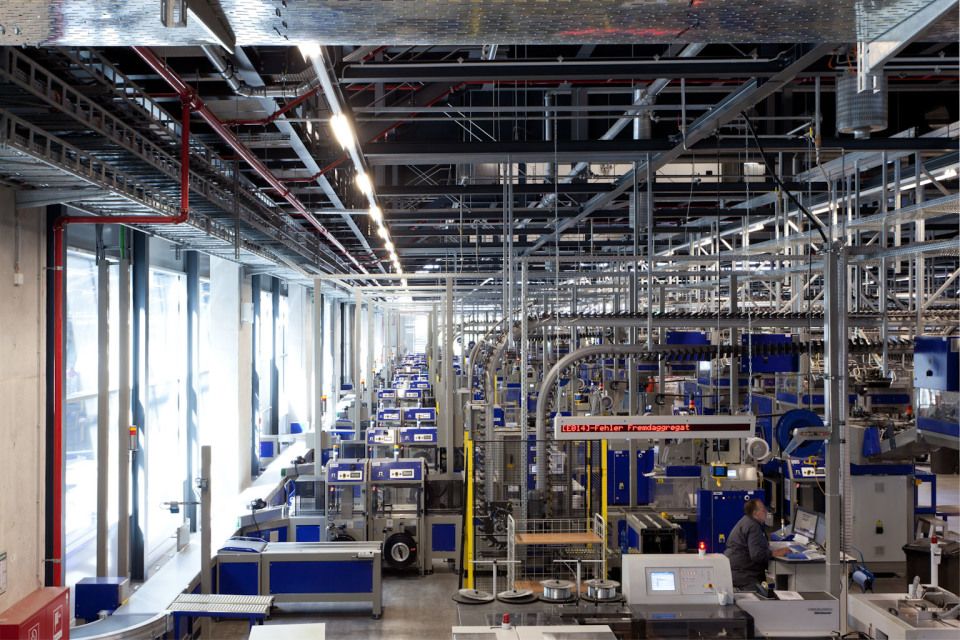

- südlich davon großflächige Versandhalle und eingehauste Ladestraße
- Blickkontakt von zentraler Spange zu Rotations- und Versandhalle

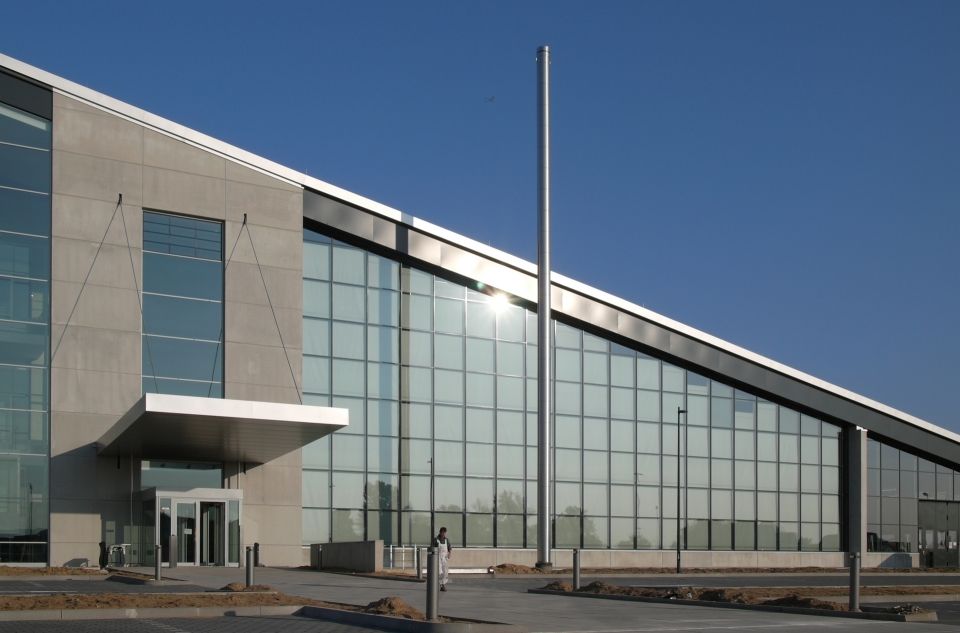

Fassade

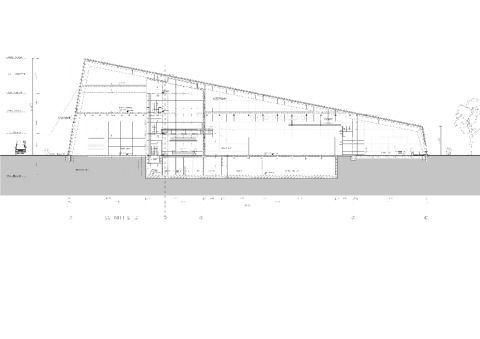

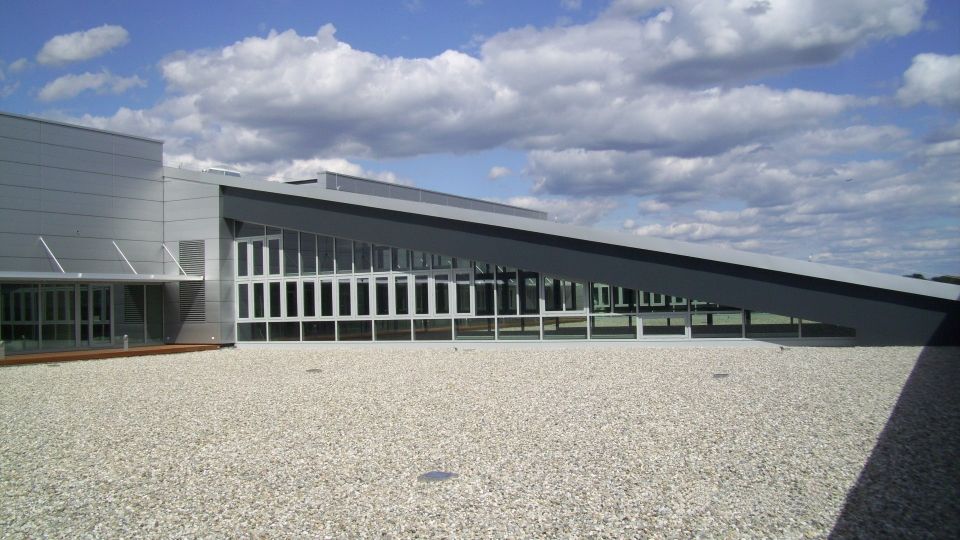

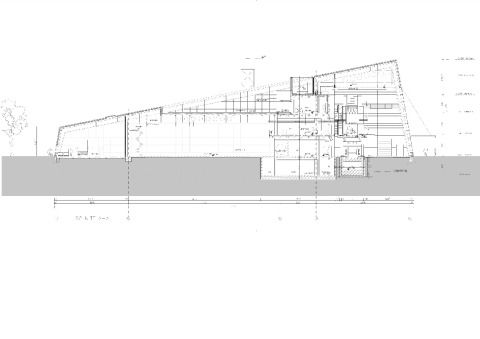

- kubischer Baukörper mit schräggeneigten Dachflächen und 3 großen eingeschnittenen
Flachdachbereichen

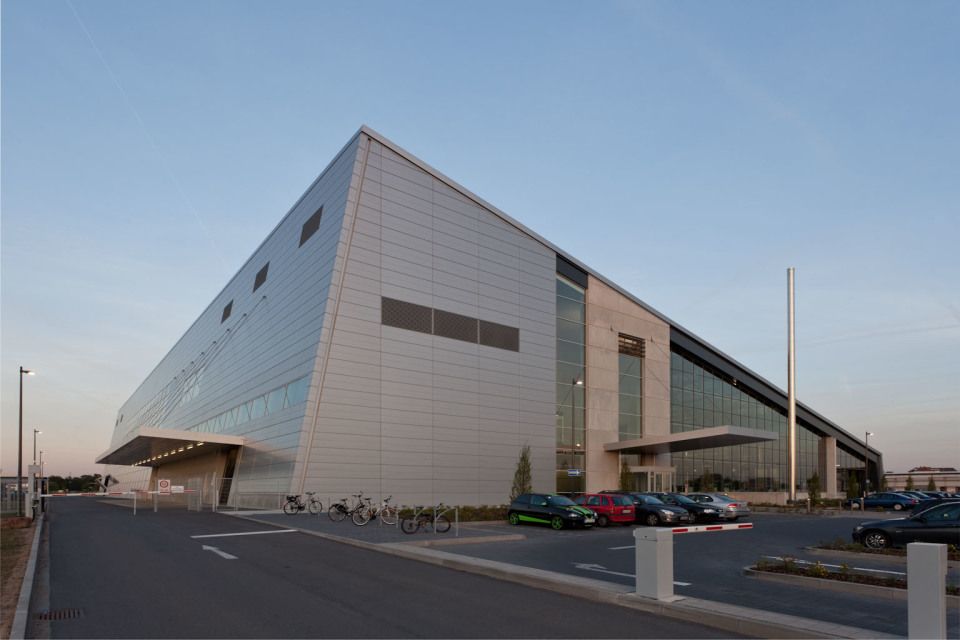

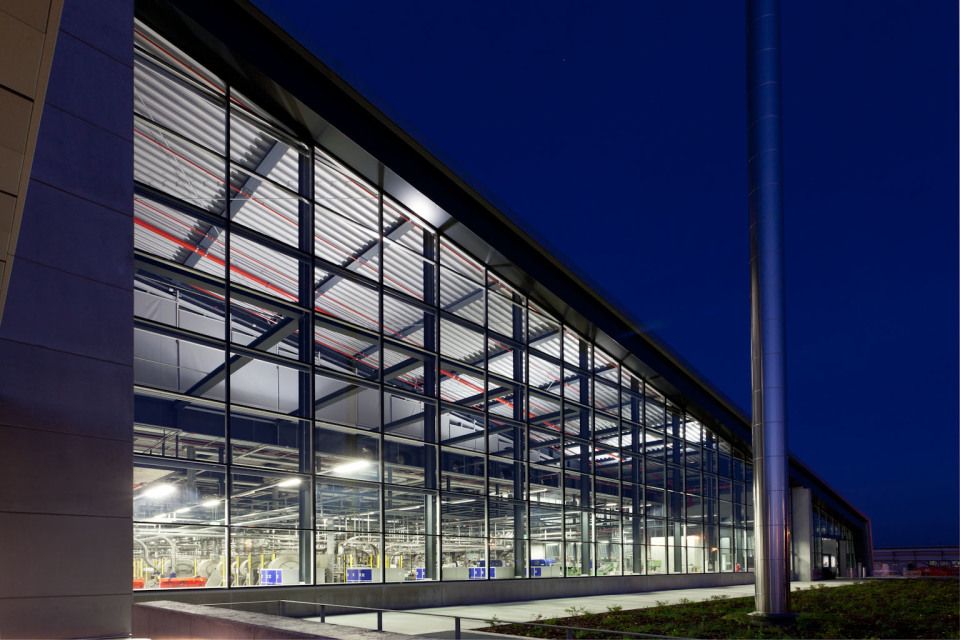

- Stahl-, Alu-, Glasfassade und Dachfläche in silber-metallfarben
- fassadenbündige Fenster in Nord-, Ost- und Westfassade, Fassaden Versandhalle
leicht zurückgesetzt
Konstruktion
- Konstruktionsraster Hauptträger Stahl / Beton 10,80 x23,40 m / 37,80 m / 16,20 m
- Doppel C- Profile für Stahlträger mit großen Lasten und Spannweiten
- I- Profile für Stahlträger mit kleinen Lasten und unterschiedlichen Spannweiten
- Beton ?-Platten für Decken Obergeschosse
- aufgrund brandschutztechnischer Anforderungen mehrgeschossige Spange, aussteifende
Kerne und UG in Beton ausgebildet
- Maschinenfundament für Rotationsmaschine in wasserdichter Betonwanne
mit Airloc-Dämpfern
