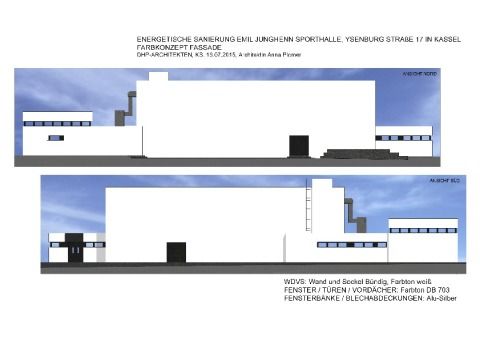

ENERGETISCHE SANIERUNG Emil-Junghenn-Halle

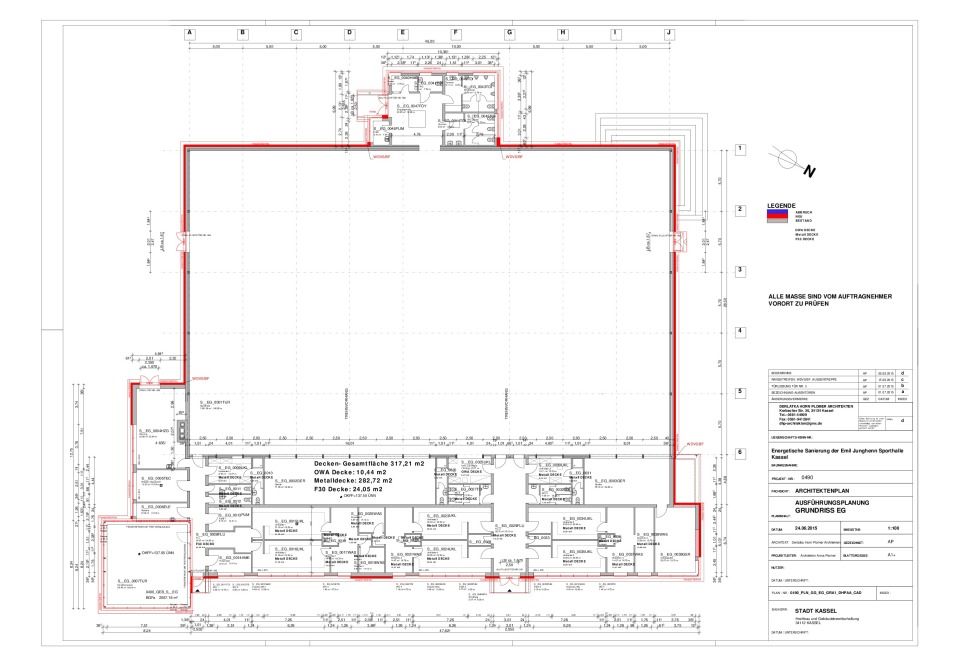

Bei dem Hauptgebäude handelt es sich um eine eingeschossige Sporthalle für den Schul- und Vereinssport sowie für sportliche Veranstaltungen mit Besuchern. Westlich und östlich der eigentlichen Turnhalle befinden sich Anbauten für die Nebenräume. Im Osten sind Wasch- und Umkleideräume sowie Geräteräume vorhanden. Im Westen sind ein Foyer, ein Kassenraum und Sanitärräume angeordnet. An der Süd-Östlichen Gebäudeecke befinden sich ein Konditionsraum und Technikräume. Gebäudedefinition Bei dem Gebäude handelt es sich um ein Gebäude der Gebäudeklasse 3 gemäß § 2 Abs. 3 HBO. Des Weiteren handelt es sich gemäß § 2 Abs. 8 HBO um einen Sonderbau sowie eine Versammlungsstätte mit einem eingeschossigen Versammlungsraum, mit einer Fläche von mehr als 1.000 m².
Baumassnahen im Rahmen der energetischen Sanierung:

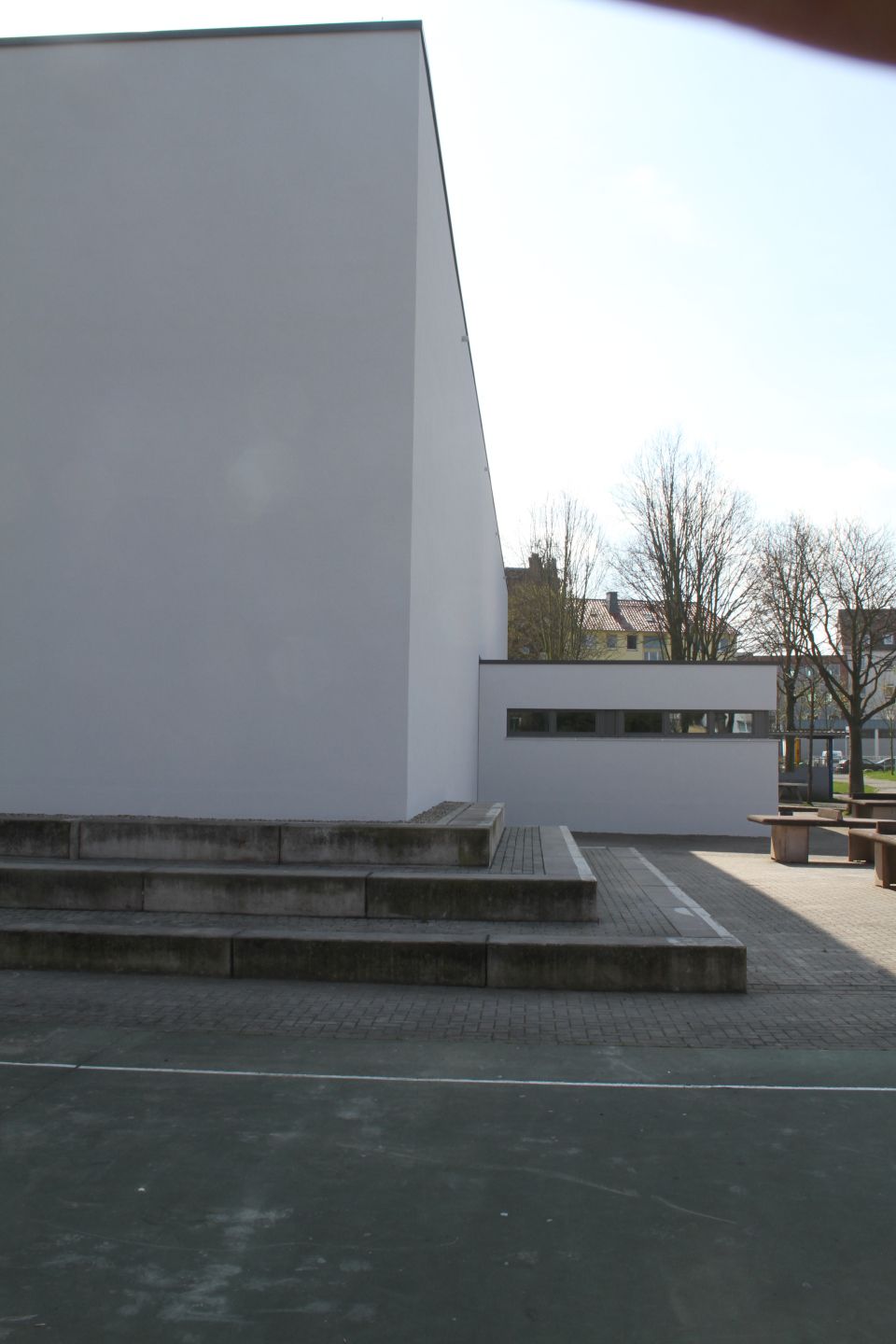

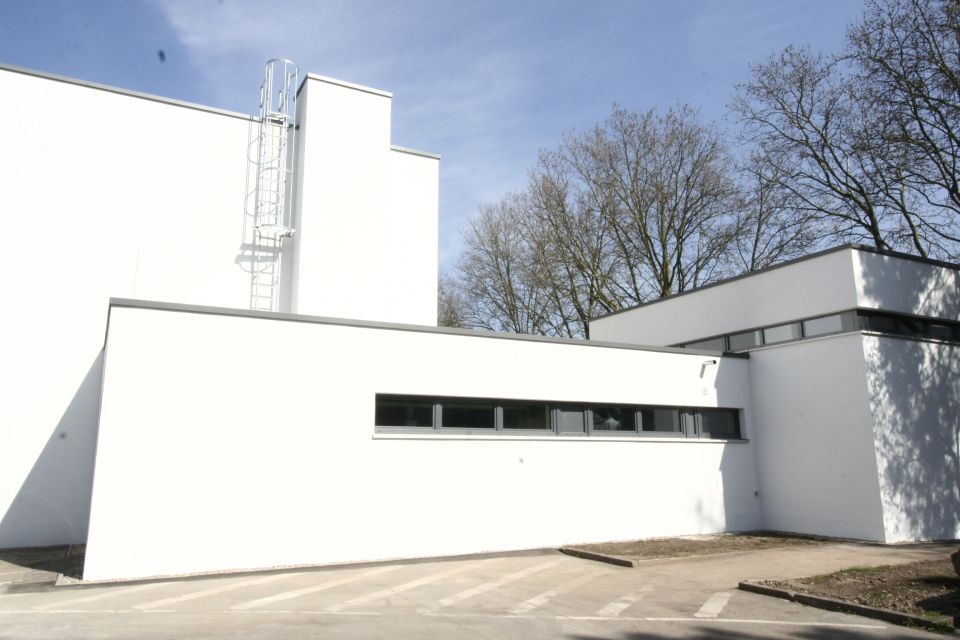

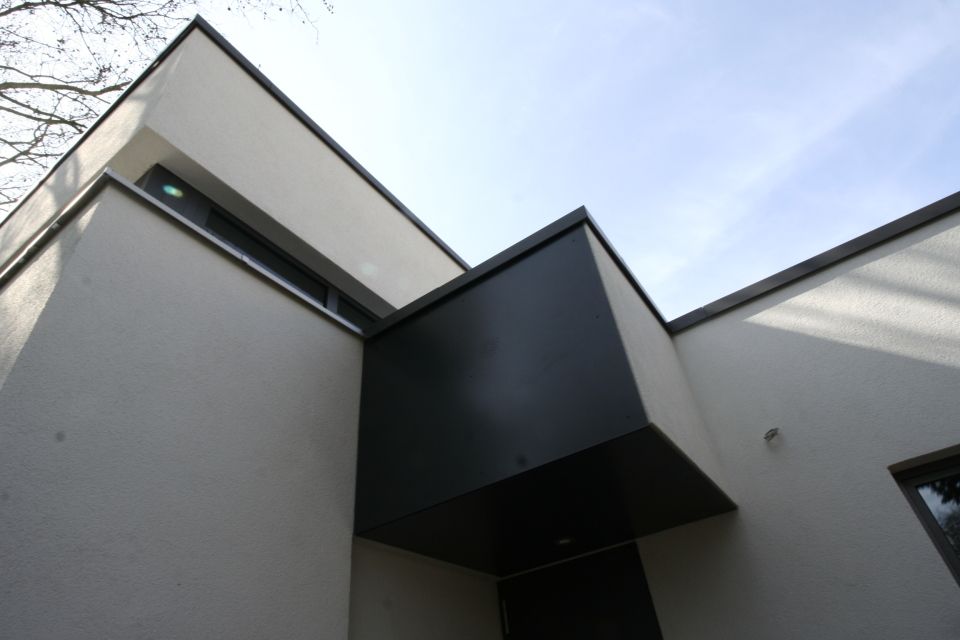

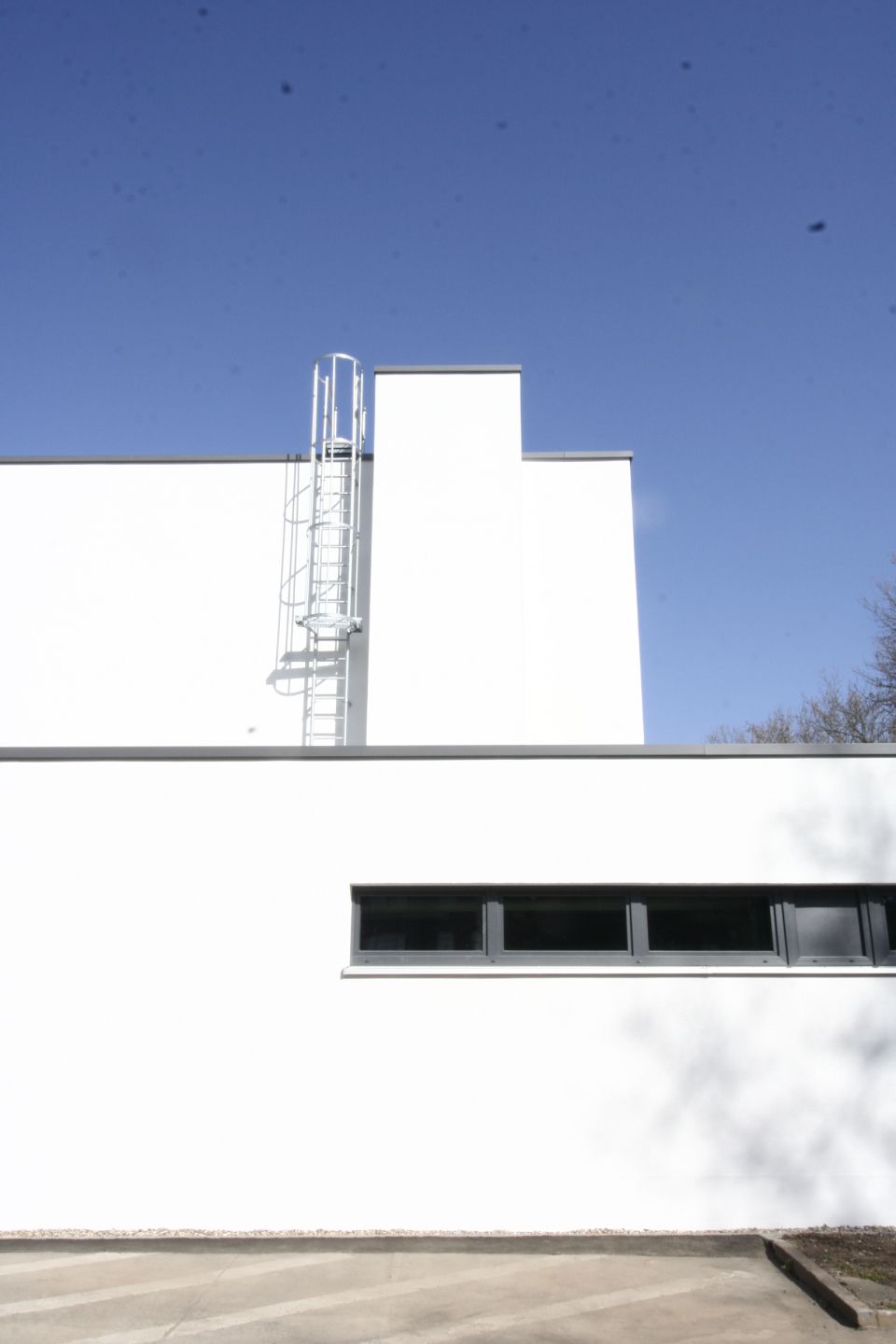

- Energetische Sanierung der Wandflächen: Wärmedämm-Verbundsystem (WDVS) Dämmstoff Mineralwolle-Dämmplatten, Bemessungswert der Wärmeleitfähigkeit max. 0,035 W/(mK), Dämmschichtdicke 160 mm, mit mineralisch gebundenem Mörtel geklebt und konstruktiv gedübelt, Armierungsputz aus mineralischem Werktrockenmörtel, mit Armierungsgewebe, Oberputz Kalkzementputz P II, als geriebener Putz, mit algiziden Zusatzstoffen, Körnung 2 mm. Bis ca. 2 m Höhe ist umlaufend eine Verstärkung der Fassadenflächen aus WDVS Wandschutzplatten als Vandalismusschutz mit Graffitischutz vorgesehen. Auf der Südseite der Sporthalle ist eine Steigleiter einläufig, zu Kontroll- und Wartungsarbeiten geplant. Vor dem anbringen des WDVS sind die Fugen zwischen FT – Elementen der Sporthalle zu verschließen.
- Energetische Sanierung der Fenster: Abbruch der bestehenden Fensterbändern und Einbau von Kunststofffenstern mit Dreifach-Verglasung, Uw

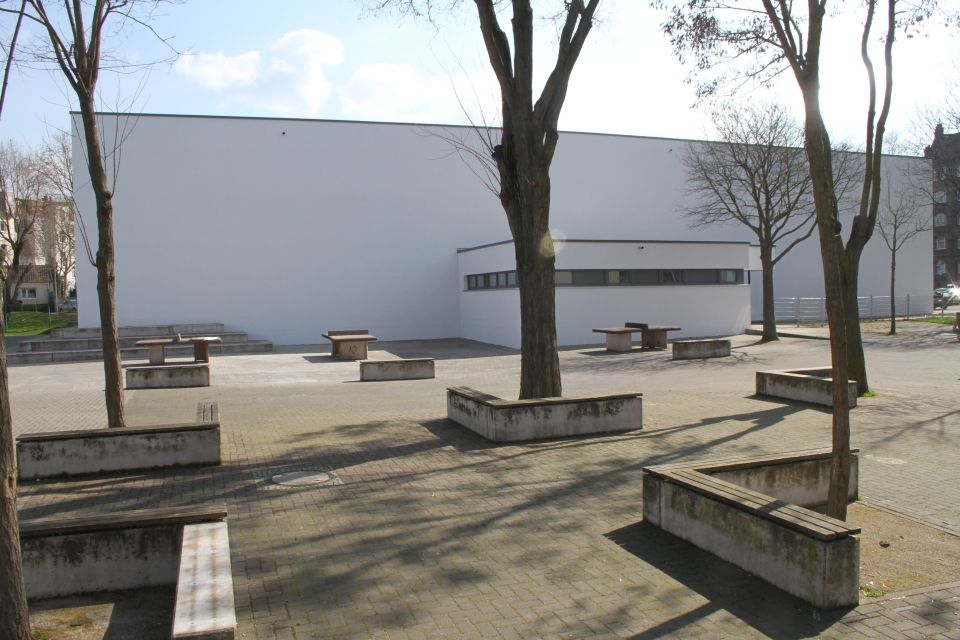

Umgebungsbedingungen: Das Gebäude grenzt direkt mit dem Schulhof der Carl Schomburg Schule. Die Bauzeit läuft teilweise zeitgleich mit Schulbetrieb ab. Während der Bauarbeiten ist die Sporthalle vom 27.07.2015 bis zum 07.11.2015 ungenutzt. Ab dem 09.11.2015, beginnt wieder der offizielle Hallenbetrieb.
Bestand: Abmessungen, Bauweise:
- Hauptgebäude Sporthalle, eingeschossig, L/B/H = ca. 45/29/10 m
Hauptragwerk aus einer Binder- und Stützenkonstruktion in Stahlbauweise, Stützenabstand 5,0 bis 5,7 m mit außen vor gehängten FT-Elementen aus HL-Ziegeln mit vermörtelten Fugen, einer oberen und unteren Randbewehrung sowie einer Bügelbewehrung. Flachdach ohne Dachüberstand, tragende Konstruktion aus Stahlträgern und Trapezblech, mit zweiseitiger Neigung von ca. 1,5 %., wärmegedämmt mit Mineralwolle und mit einer Abdichtung mit Bitumenbahnen. Belichtung der Halle mit 23 Stück 2,70 x 1,80 m großen Lichtkuppeln.

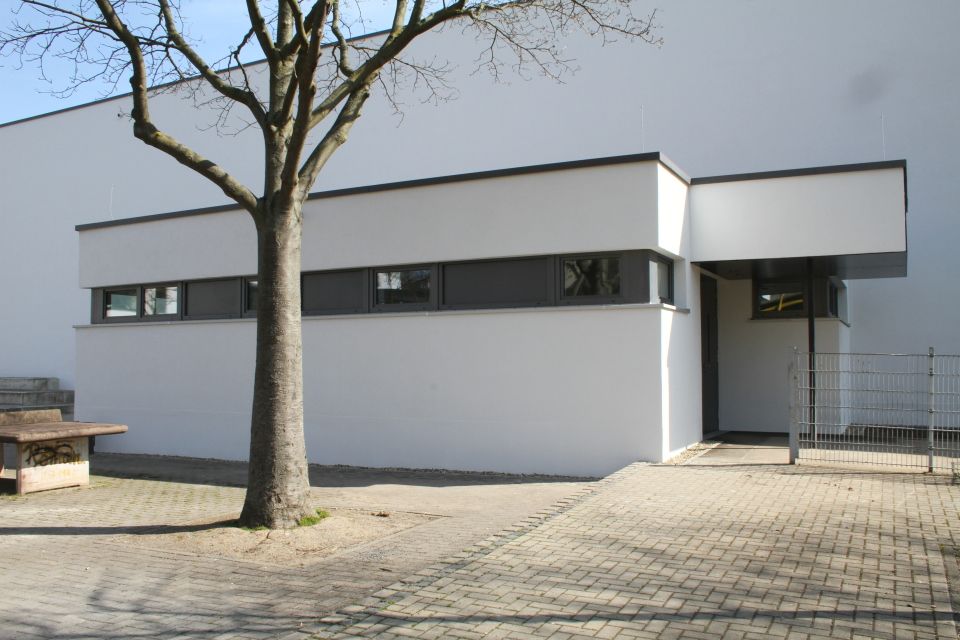

- Anbau Süd-, Ostseite, eingeschossig: L/B/H = ca. 56/13/4 m, mit Kopfbau ca. 5 m hoch und Anbau Westseite, eingeschossig: L/B/H = ca. 13/7/4 m
Die vorhandene tragende Außenwand der Anbauten, 36,5cm dick besteht aus HLZ - Mauerwerk und einen ca. B x H = 30 x 70 cm Betonringanker. Flachdach ohne Dachüberstand mit Dachabdichtung aus Kunststoffbahnen.

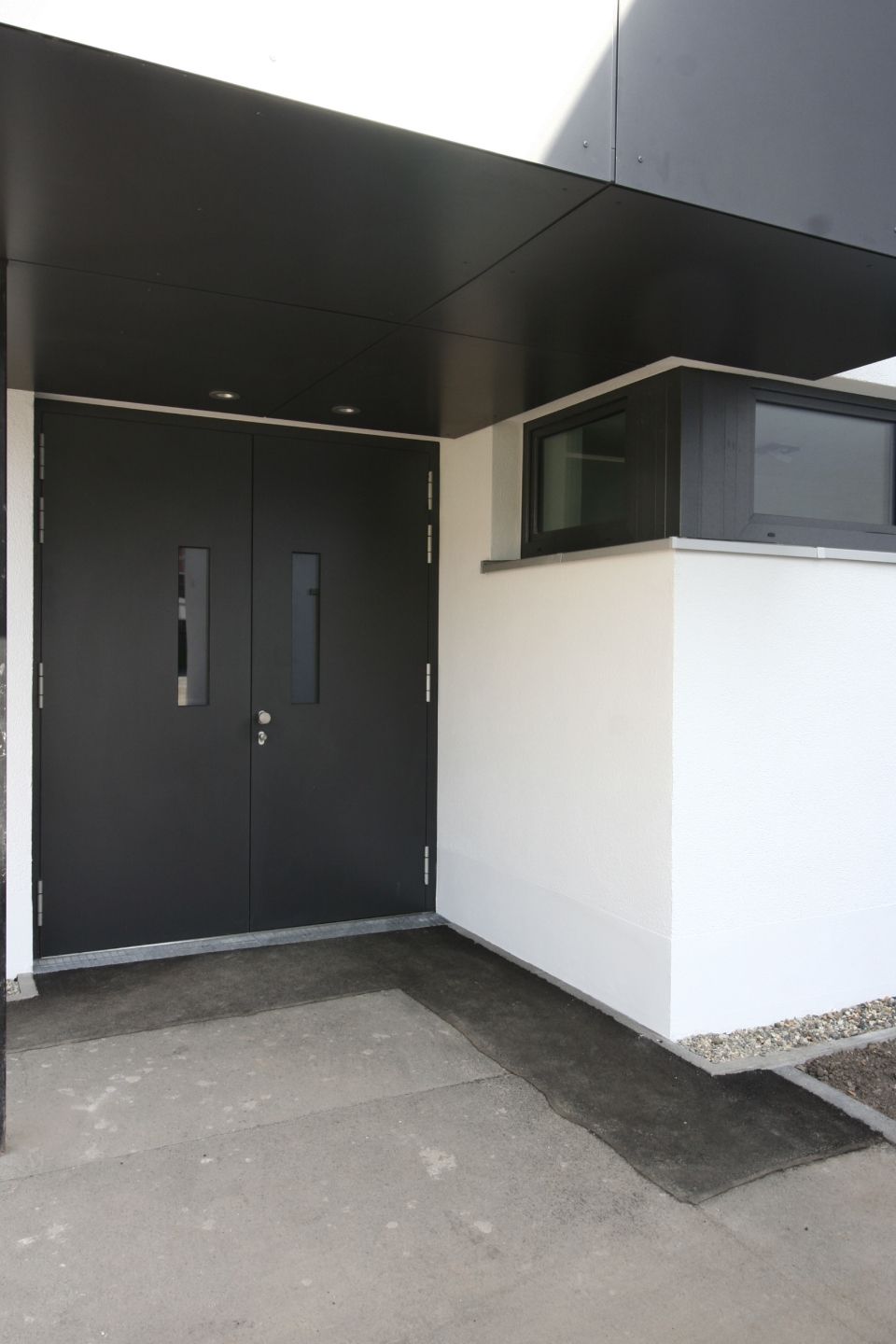

Belichtung der Nebenräume mit Lichtkuppeln und Fensterbändern aus Holz. Eingangstüren aus Stahlrahmen mit Verglasung und Schutzgittern aus Holz
