KACWC Gallery 4

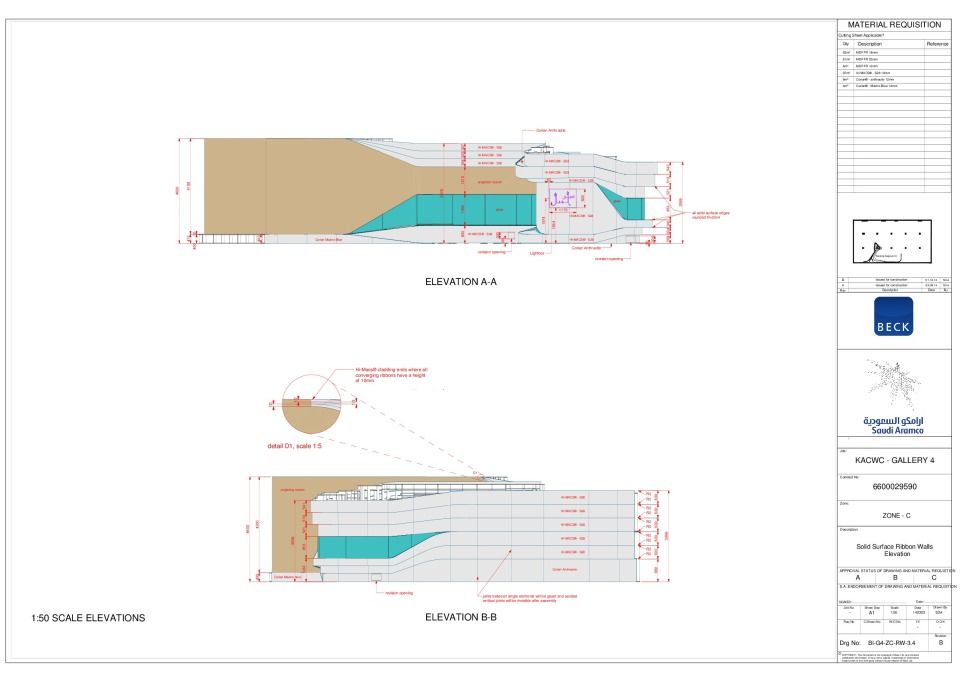

5D Engineering war als Projektleiter von der Rosskopf+Partner AG für die komplette Abwicklung dieses Ausbauprojektes beauftragt. Vom Entwurf ausgehend (Atelier Brückner in Stuttgart) wurden in Zusammenarbeit mit dem GU (Beck Interiors, London) durch 5D alle technischen Details gelöst. Eine primäre Unterkonstruktion aus Stahl nimmt alle Lasten auf. Eine sekundäre Rahmenkonstruktion bildet die geometrische Grundlage für alle gebogenen und geraden Verkleidungen.
Bei 5D Engineering wurden (mit externer Unterstützung von Design to Production, Zürich) alle Einzelbauteile entworfen und für die Fertigung erzeugt. Ein speziell adaptiertes Einmess-System entstand zur Positionierung der frei geformten Flächen im Raum. Die Projektleitung dann vor Ort mit Montageplanung, Abstimmung mit anderen Gewerken und dem GU, die Organisation von Materialtransporten, all diese Details hat 5D Engineering erfolgreich bewältigt.

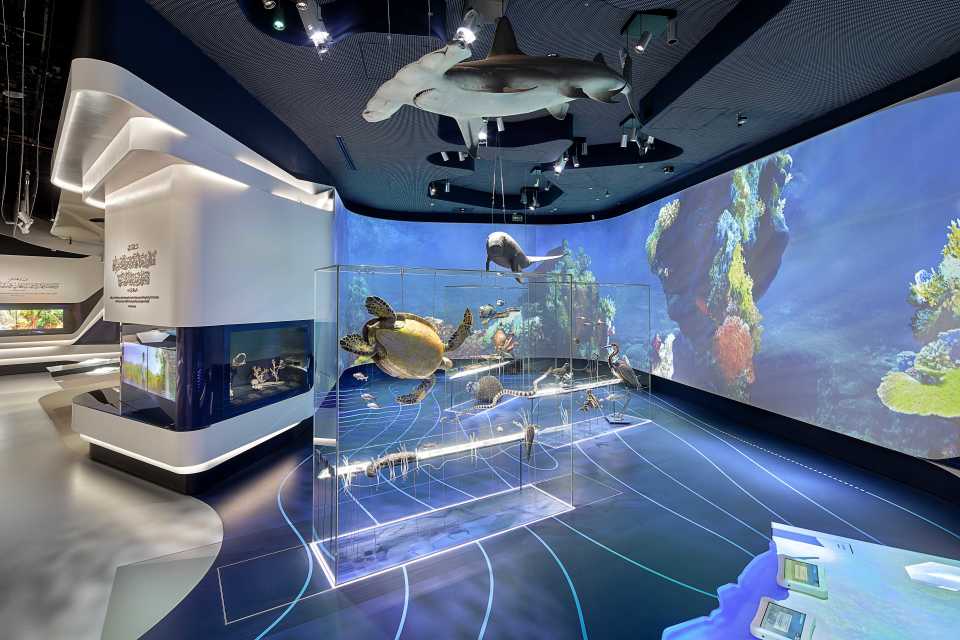

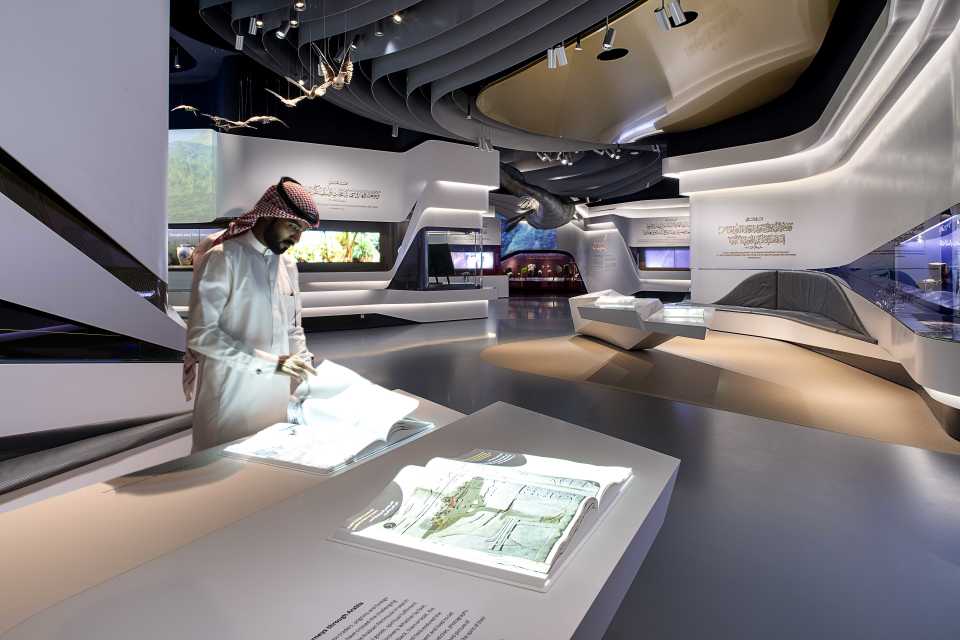

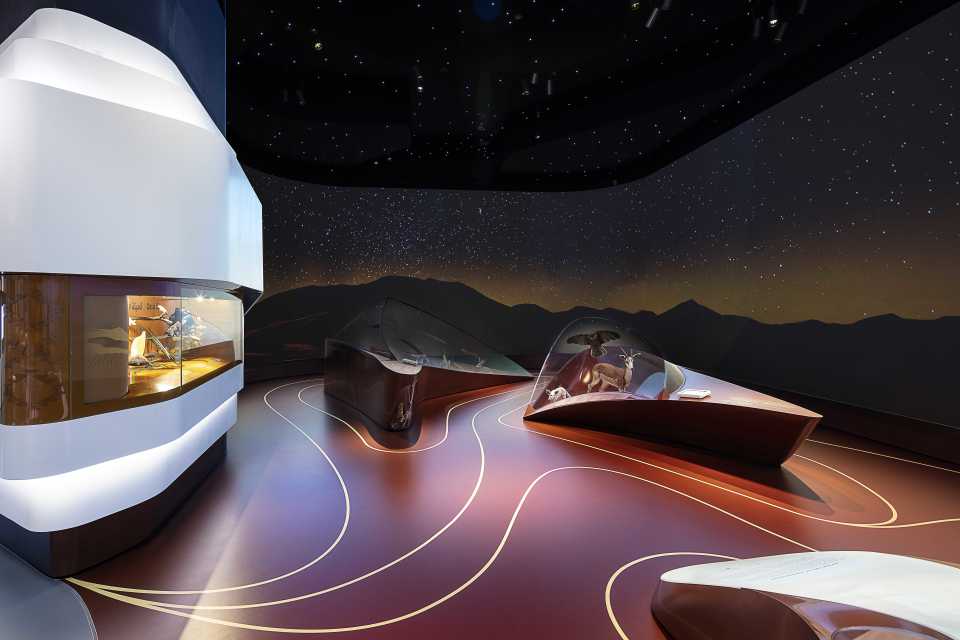

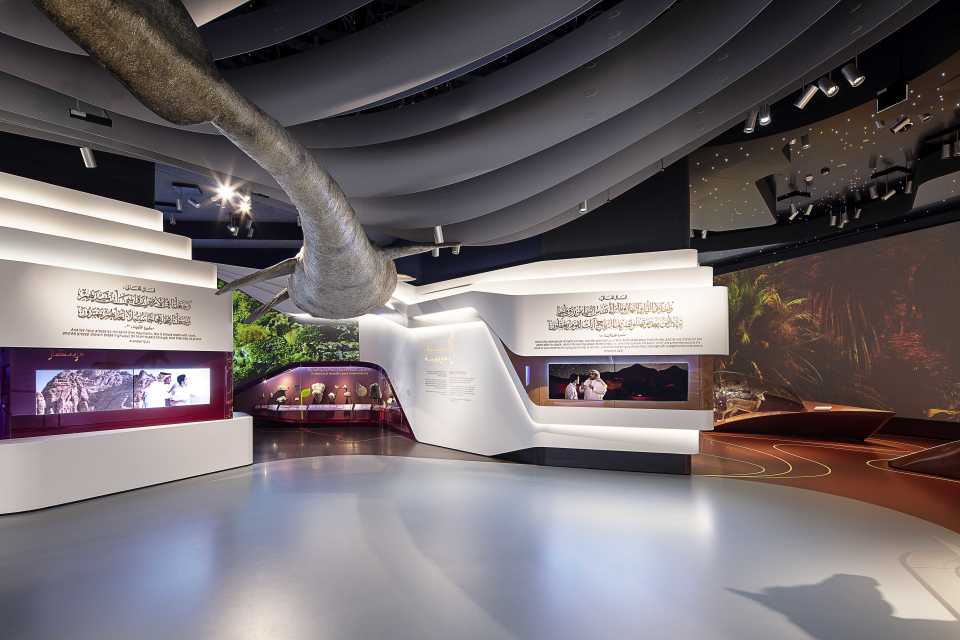

Wesentlicher Punkt im Entwurf sind die ineinander übergehenden Geometriekanten sowie die in den bandartig geschwungenen Wänden integrierten Ausstellungsvitrinen. Es gab nur sehr wenig Toleranzspielraum, da die Vitrinenfronten zum Teil flächenbündig zu den Mineralwerkstoffwänden geplant waren. Erfolgsfaktor war hier das System zur Positionierung der Bausegmente sowie die automatisierte Erzeugung von Einzelbauteilen. Die Unterstützung durch eine parametrische Datenaufbereitung (durch D2P ausgeführt) war nötig und hilfreich.
