Das Objekt

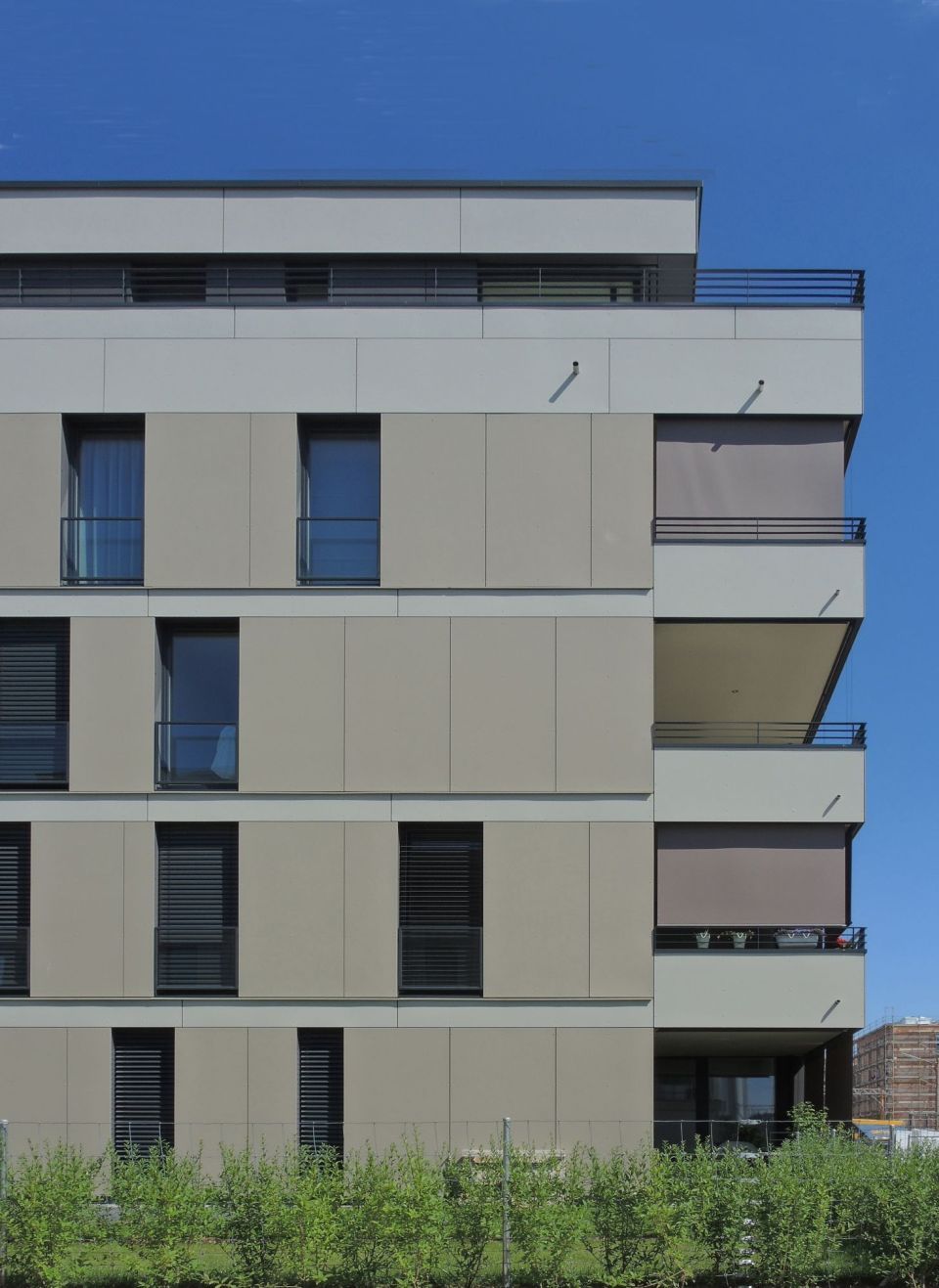

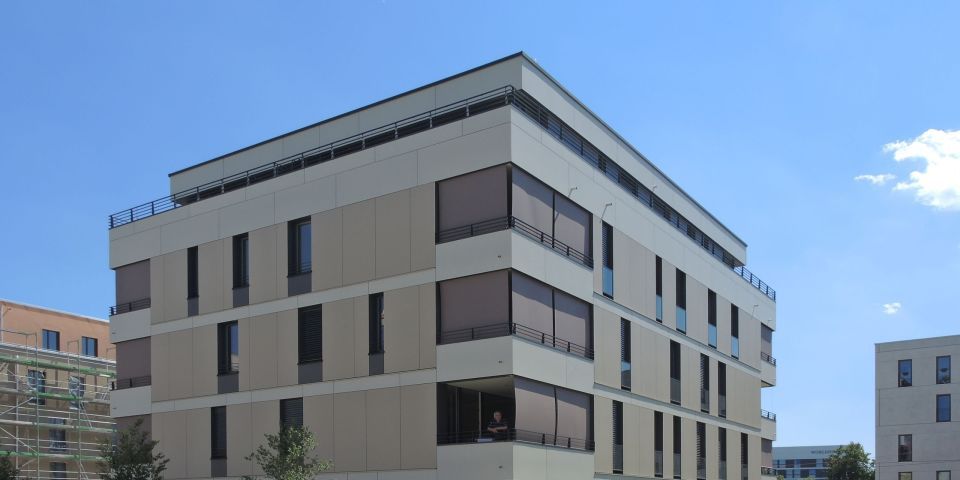

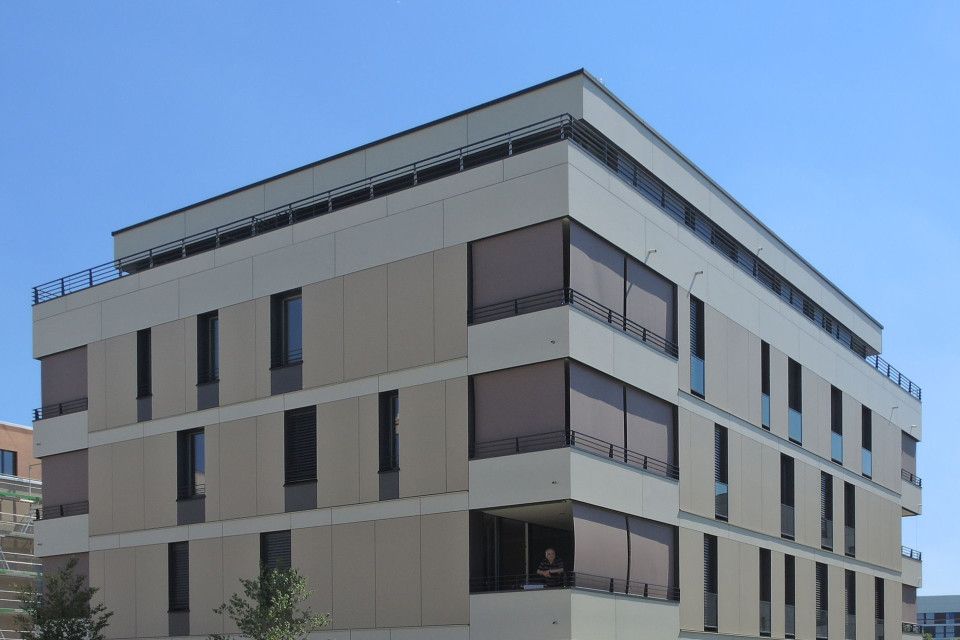

In einem neuen Stadtquartier in München wurde für eine Baugemeinschaft ein Stadthaus mit 14 Wohnungen in Größen von 70 bis 115 m² mit individuell gestalteten Grundrissen konzipiert. Der Neubau ist ein Hybridbau im Passivhaus-Standard mit einer nichttragenden Fassadenkonstruktion aus vorgefertigten Holzbauelementen. Die Fassade mit fermacell Gipsfaser-Platten ist feuerhemmend in der Feuerwiderstandsklasse F 30.
Die Aufgabe
Fundamente, Bodenplatte, Keller, Treppen sowie alle tragenden Wände und Stützen sind aus Stahlbeton. Alle diese tragenden und trennenden Bauteile müssen mindestens die Anforderung hochfeuerhemmend erfüllen, wie für die Gebäudeklasse 4 gefordert. Als nichttragende, hochwärmedämmende Holztafelkonstruktion soll die Fassade die Anforderungen an die Passivbauweise erfüllen und gleichzeitig feuerhemmend ausgeführt werden.
Die Lösung
Auf Basis eines individuellen Brandschutzkonzeptes erfolgte die Ausführung der nichttragenden Fassadenbauteile in der Feuerwiderstandsklasse F-30 (nach DIN 4102-2:1977-09). Raumseitig wurden die Holztafel- Fassadenelemente aus BSH, b x d = 60 mm x 280 mm innen mit einer dampf-diffusionshemmenden Schicht aus einer Lage mit fermacell Vapor d= 15 mm beplankt (sd-Wert von 3,1 m). Als Gefachdämmung wurden Zellulosefasern der Baustoffklasse B2 verwendet. Nach außen schließt der brandschutztechnisch wirksame Wandaufbau mit einer einfachen Lage fermacell Gipsfaser-Platten d = 15 mm ab und erfüllt damit die Anforderung F 30. Ein zusätzlicher Wandabschluss innen bestehend aus 2 x 12,5 mm fermacell Gipsfaser-Platten wurde vor Ort montiert (u. a. Schallschutz Bauteil Außenwand). Die Installationsebene wurde vollflächig mit Mineralfaser der Baustoffklasse A gedämmt.
