Ziel bei dem Neubau eines baulich abgenutzten und nicht sanierungswürdigen Vorgängerbaus entsprechend ENEV mit Passivhauskomponenten (30% unter den Vorgaben ENEV 2007) war den CO2-Ausstoß durch ein kompaktes Bauvorhaben zu senken.

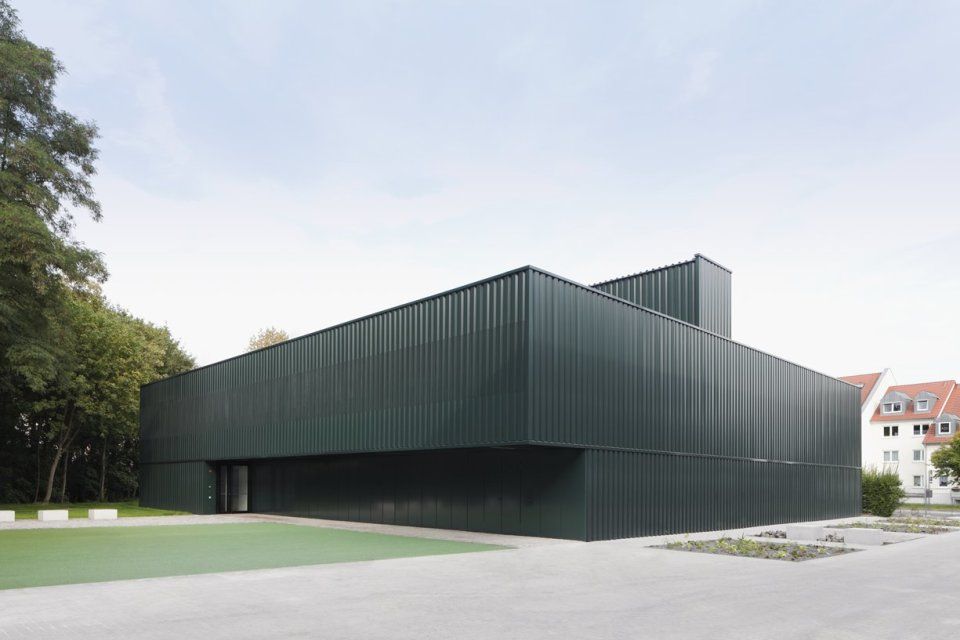

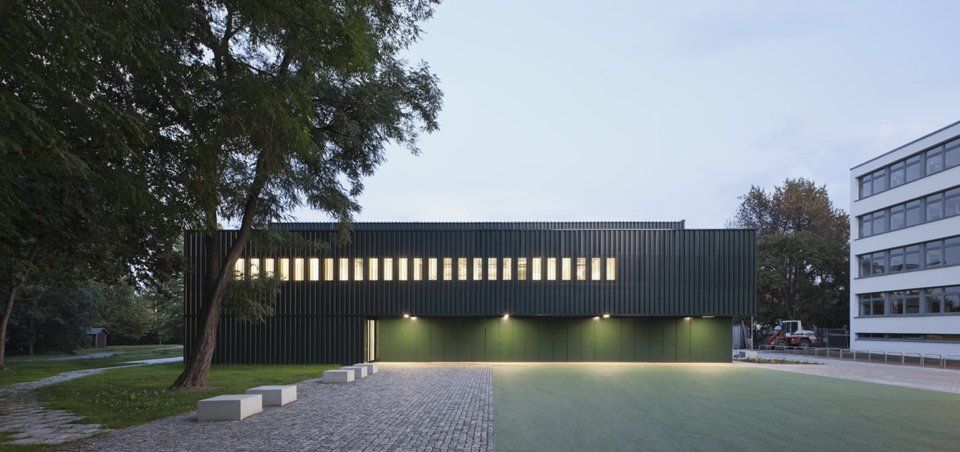

Die Sporthalle wurde mit einer Stahlbeton-Massivbauweise bzw. einer Verbundbauweise konstruiert.
Um eine verlängerte Lebensdauer der Dachabdichtung zu gewährleisten wurde ein Umkehrdach mit JACKODUR Wärmedämmung konstruiert.
Grundsätzlich ist das Umkehrdach ein einschaliges nicht belüftetes Flachdach bzw. ein flach geneigtes Dach, bei dem entgegen (bzw. umgekehrt, daher der Name Umkehrdach) dem „normalen Flachdach“ die JACKODUR Wärmedämmung auf der Abdichtung liegt und somit der Witterung ausgesetzt ist. Es wird also nicht die Wärmedämmung durch die Abdichtung geschützt, sondern die Abdichtung wird durch die Wärmedämmung geschützt.
Unterschieden werden Umkehrdächer durch verschiedene Aufbauten oberhalb der Wärmedämmung wie z.B. befahrbare, begrünte oder bekieste Umkehrdächer, der Grundgedanke, die Wärmedämmung auf der Abdichtung anzuordnen, bleibt aber bei allen Typen erhalten.

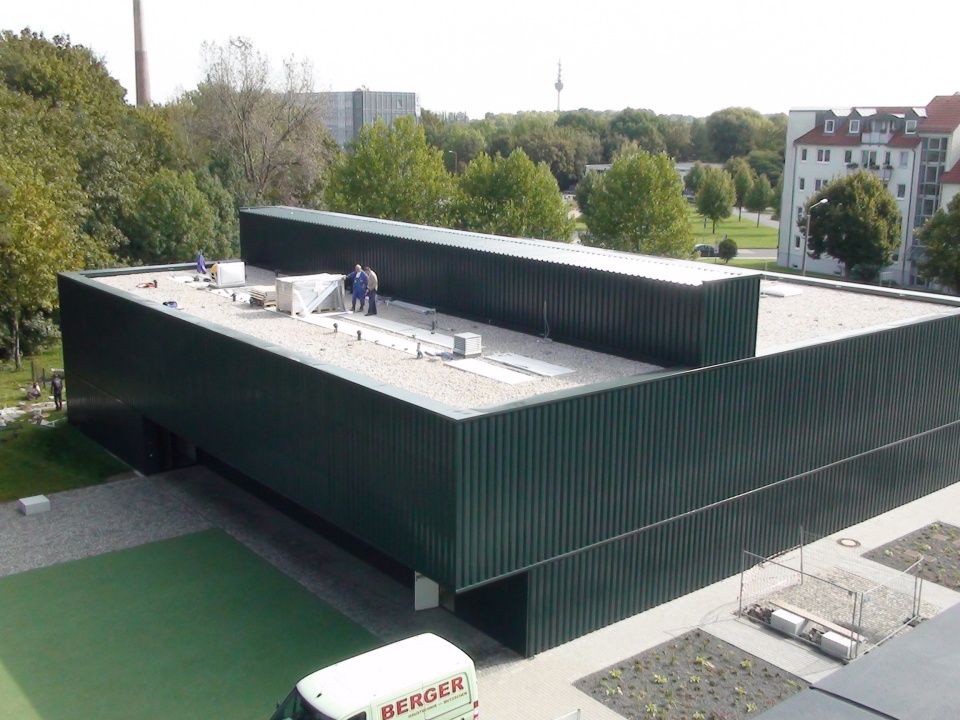

Bei dem Bau der Sporthalle wurde ein bekiestes Umkehrdach gewählt. Die Kiesschicht übernimmt hierbei mehrere Funktionen gleichzeitig. Sie schützt die Wärmedämmung vor UV-Strahlung, verhindert ein Aufschwimmen der Wärmedämmung bei starkem Niederschlag, schützt vor Flugfeuer und übernimmt die Funktion der Windsogsicherung. Die Kiesschichtdicke beträgt in der Regel 5 cm, kann aber bei hohen Gebäuden bzw. in den Eck- und Randbereichen des Daches auch dicker ausfallen. Weiter verhindert das Vlies das Eindringen von Gesteinsteilchen in die Plattenstöße und sorgt dafür, dass sich die Wärmedämmung bei einem Aufschwimmen (Wolkenbruch und/oder verstopfte Dachabläufe) wieder gleichmäßig absenkt, ohne dass es zu Verwerfungen der Wärmedämmplatten kommt. Ist das Vlies wasserabweisend eingestellt, so kann unter Umständen bei der Bemessung des U-Wertes sogar auf den ∆U-Zuschlag verzichtet werden.
Durch diese Bauweise wurde ein Neubau mit hohen energetischen Anforderungen geschaffen.
