ÜBERDACHUNG DER FREILICHTBÜHNE MEPPEN
Baubeschreibung zum Entwurf:
Die Freilichtbühne Meppen beabsichtigt den Zuschauer- und Bühnenbereich mit einem Flächentragwerk in Leichtbauweise zu überdachen. Das Dach soll bei Regenwetter als auch bei Sonnenschein Schutz bieten.
Allgemein:
Geplant ist eine gemeinsame Überdachung des Zuschauerbereiches und des Bühnenraumes der bestehenden Freilichtbühne in Leichtbauweise als Flächentragwerk in Rombenform.
Abmessungen
Die Abmessungen der Konstruktion sind wie folgt:
Die Grundfläche beträgt rund 2.250 m², die maximalen Abmessungen sind ca. 65m auf 71m, die Höhe beträgt im oberen Zugangsbereich ca. 5 m bis Unterkante Kehle und ca. 10m im Firstbereich. Im Bühnenbereich beträgt die höchste Höhe (Oberkante Stahlstützen) ca. 18m.
Aufgrund der Höhe des Daches kann der Beleuchterstand unter Abtragung von Giebelteilen bestehen bleiben. Die Außenseiten des Daches bleiben ringsum offen, so dass die Sicht ins Grün der Natur bestehen bleibt.
Gebäudegliederung, Struktur und Material.

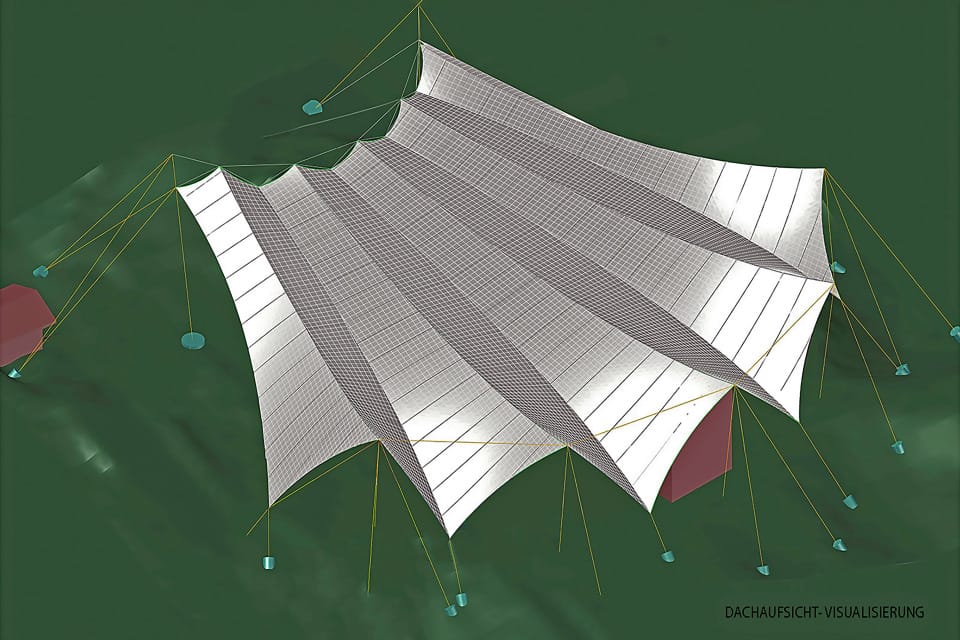

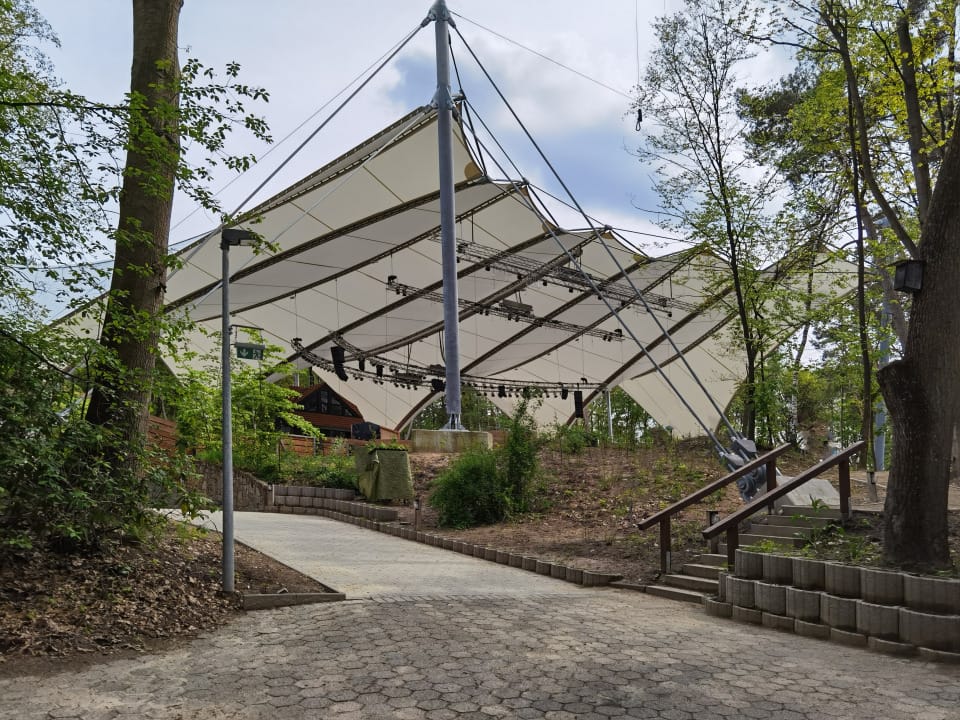

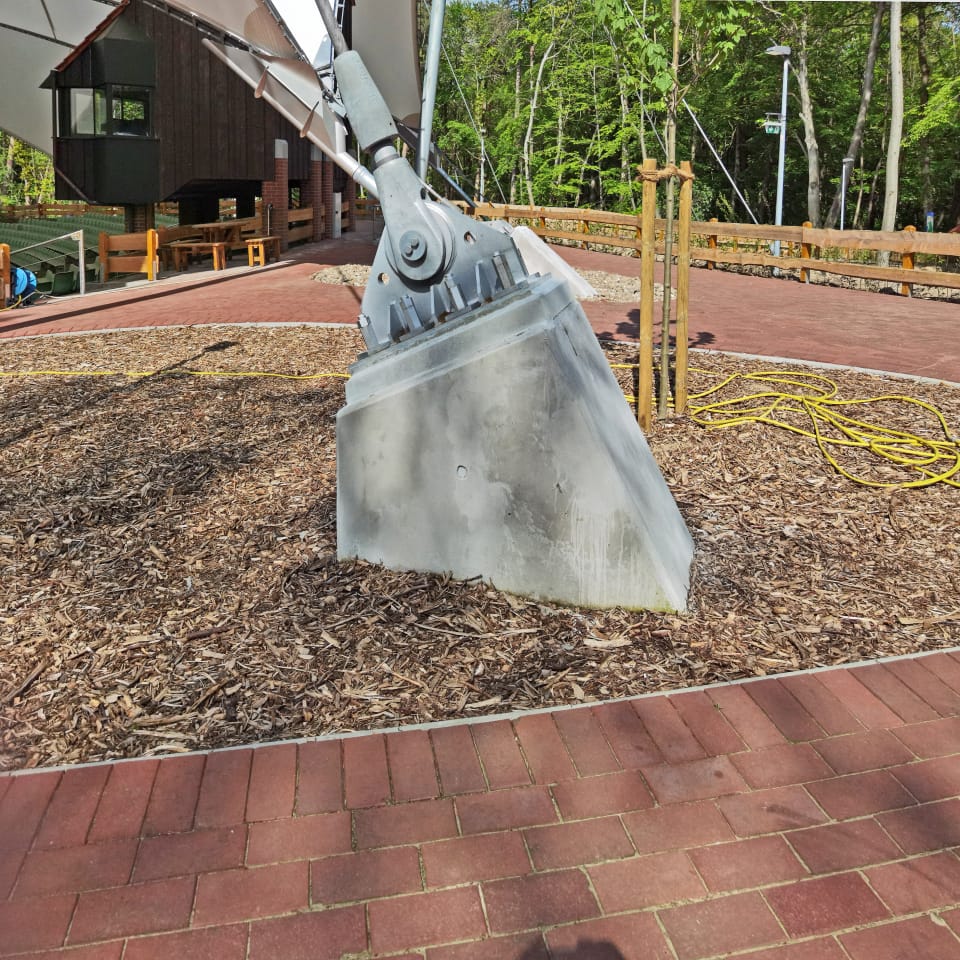

Geplant ist ein Membrandach in Rombenform (Scheddach) auch Grat- Kehle Form genannt, getragen von runden Stahlstützen, 2 Stück im Bühnenbereich mit einem Durchmesser von je 40 cm und 5 Stück im Zugangsbereich mit einem Durch -messer von 24 cm sowie Abspannungen mittels Seilkonstruktion. Die Stahlstützen stehen auf Einzelfundamenten. Die Abspannungen im Bereich der Stützen und die Abspannungen im Bereich der Kehlen führen zu Fundamentplatten, die jeweils durch 6 Erdanker, Länge 25 Meter, gehalten werden.

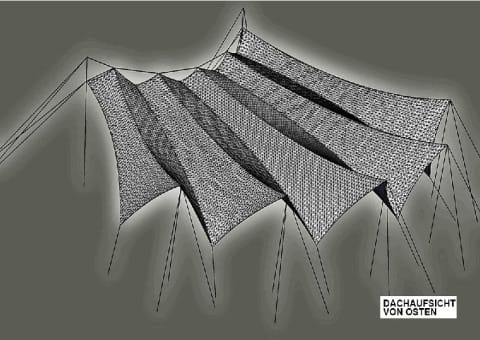

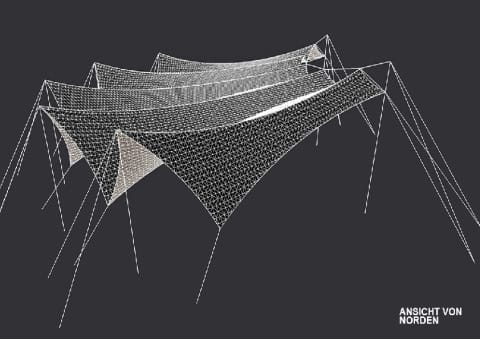

Die Grate und Kehlen werden durch radial verlaufende Seile ausgebildet. Die Membranränder werden mit Randseilen eingefasst. Die Membranen bestehen aus PTFE- beschichtetem Glasfasergewebe (kurz: Glasfaser-Teflon).

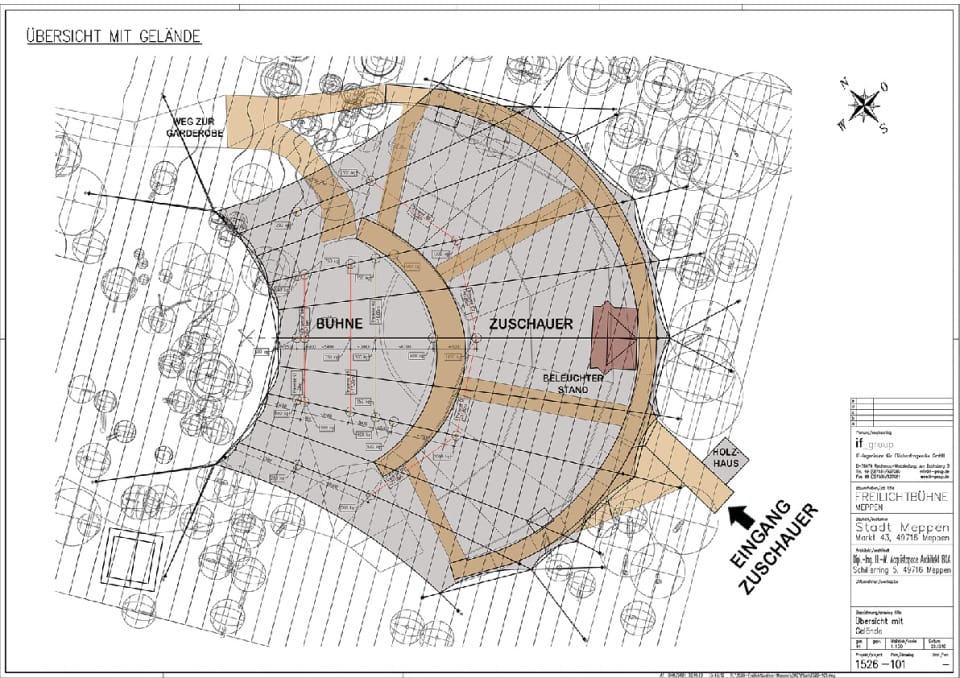

Grundrissform

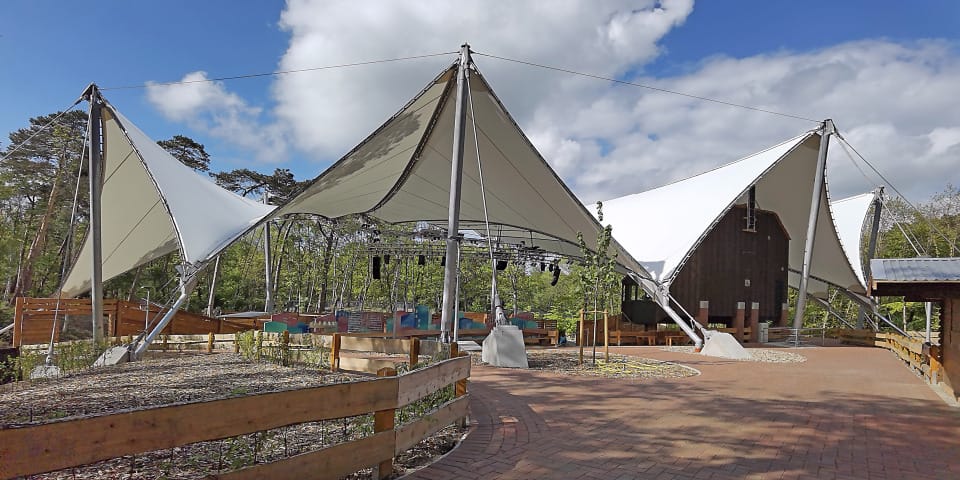

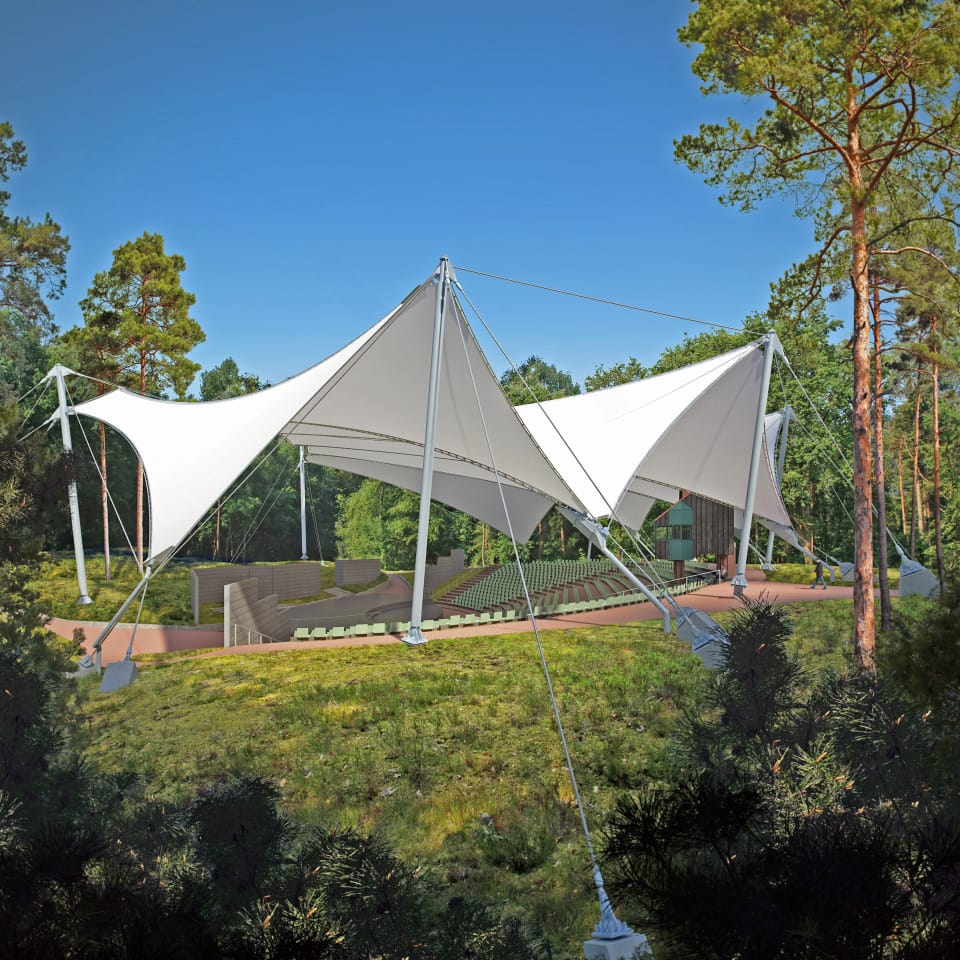

Das Membrandach passt sich der bestehenden Freilichtbühne, der Amphitheater ähnlichen Form an. Die Zugangsseite des Daches bildet mit den Außenstützen und Abspannungen einen Kreisabschnitt, diese Form wiederholt sich in kleinerer Form im Bereich der Bühne. Die Einzelabschnitte der Membran werden aus konvex und konkav geformten Flächen gebildet. Das Dach schwebt über den Zuschauern und ist luftig und offen nach allen Seiten.
Beleuchtung:

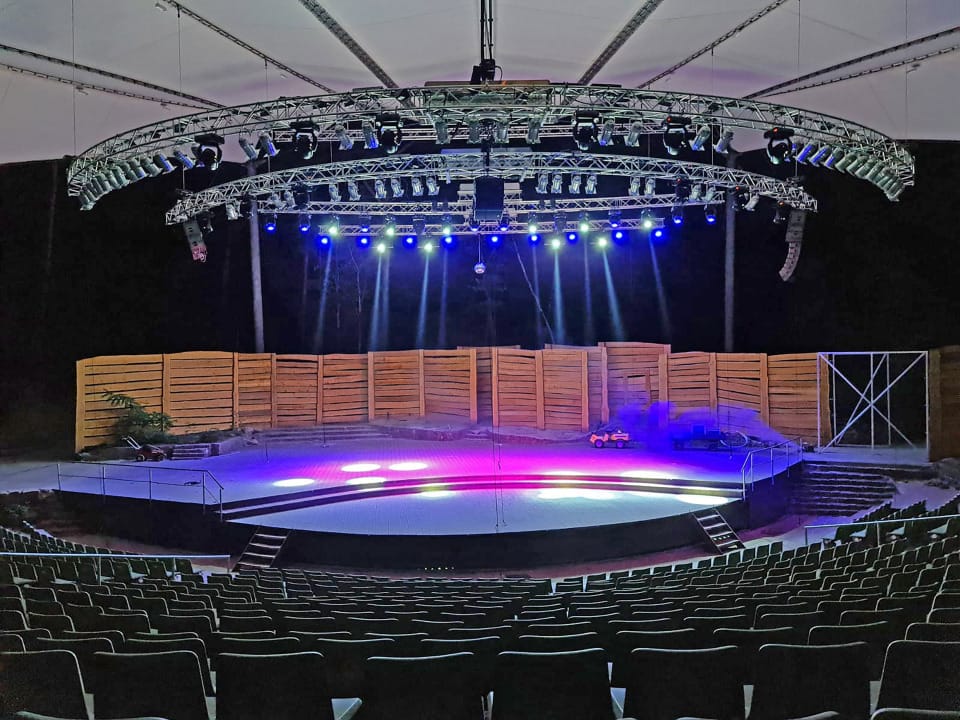

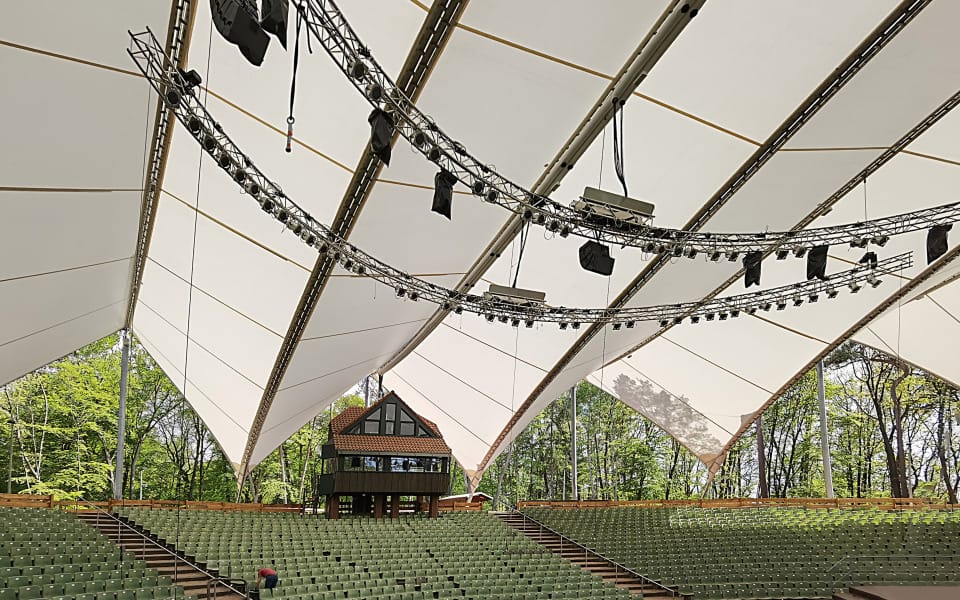

Die allgemeine Beleuchtung und Notbeleuchtung soll durch Anstrahlen der Dachuntersicht als indirekte Beleuchtung erfolgen. Im vorderen Dachbereich, oberhalb der Bühne sollen Traversen , mittels Seilzug bedienbar, mit Bühnenscheinwerfern und Lautsprechern bestückt, eingebaut werden.
