Ziegelschale Hagemeister

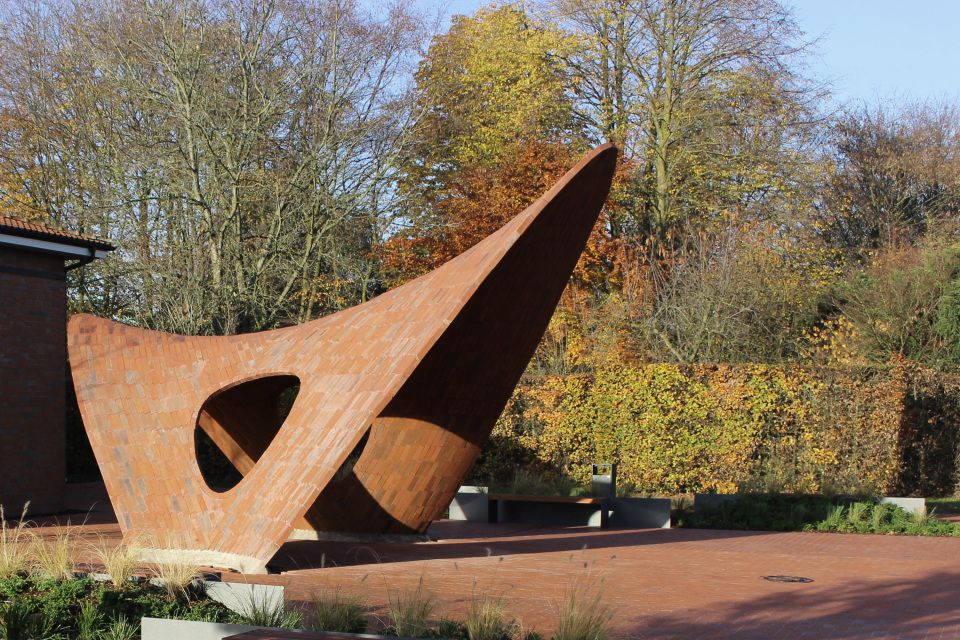

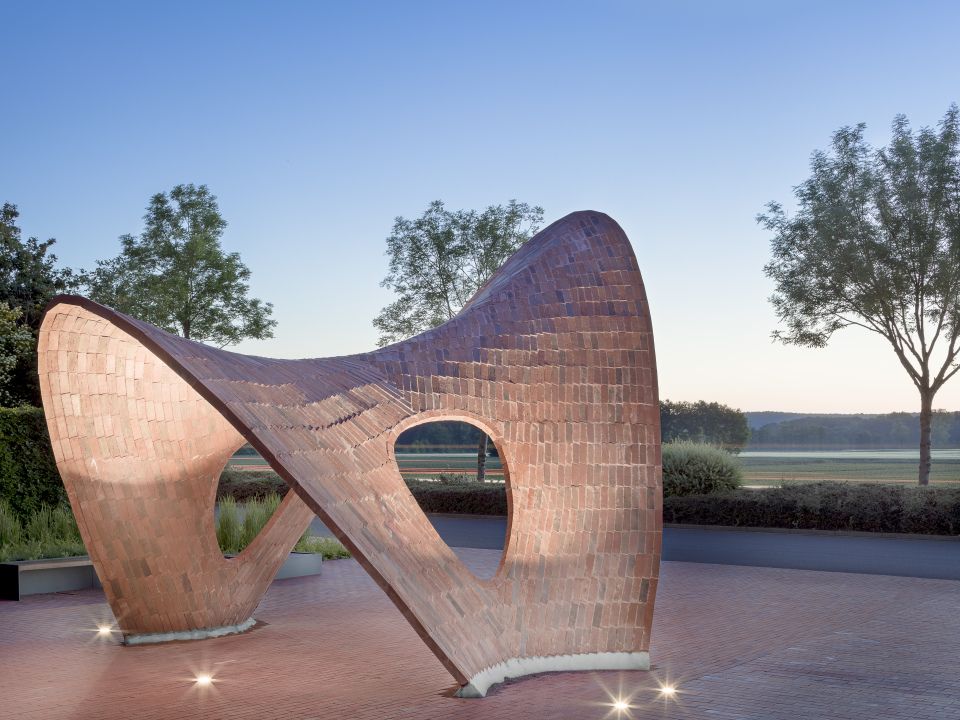

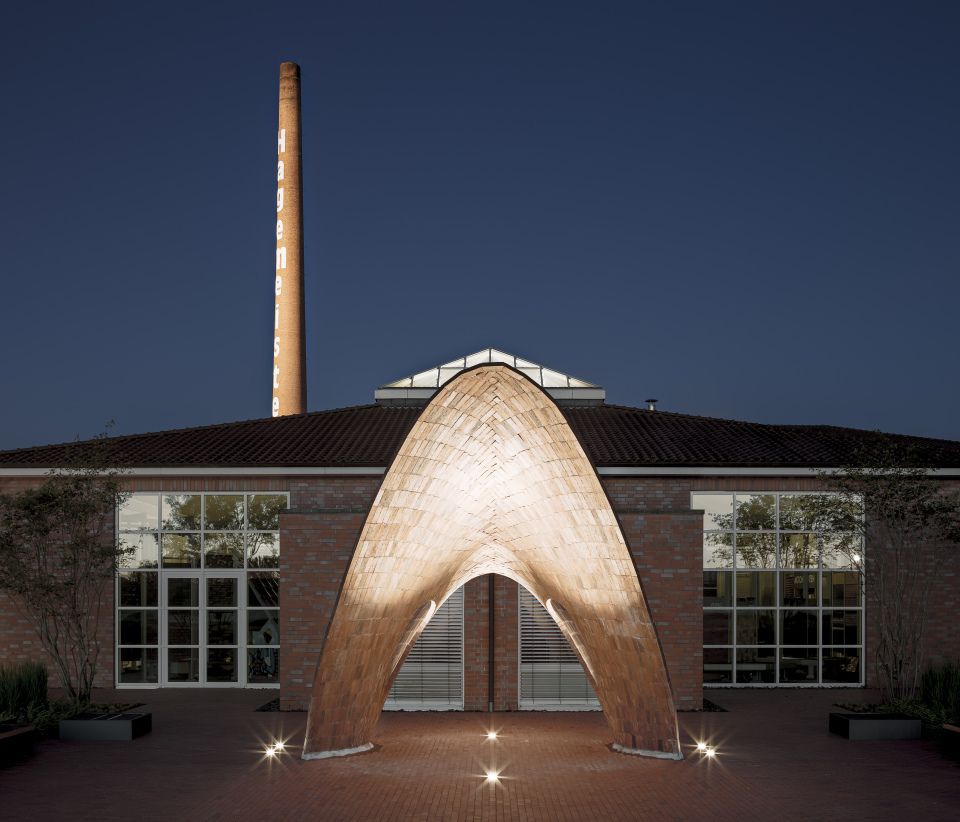

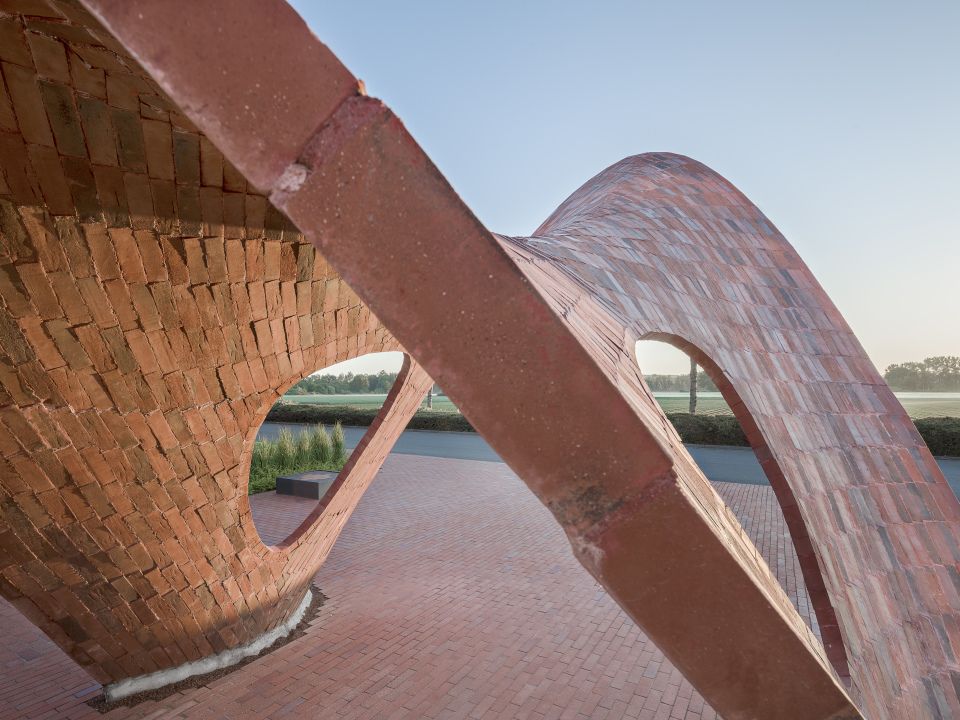

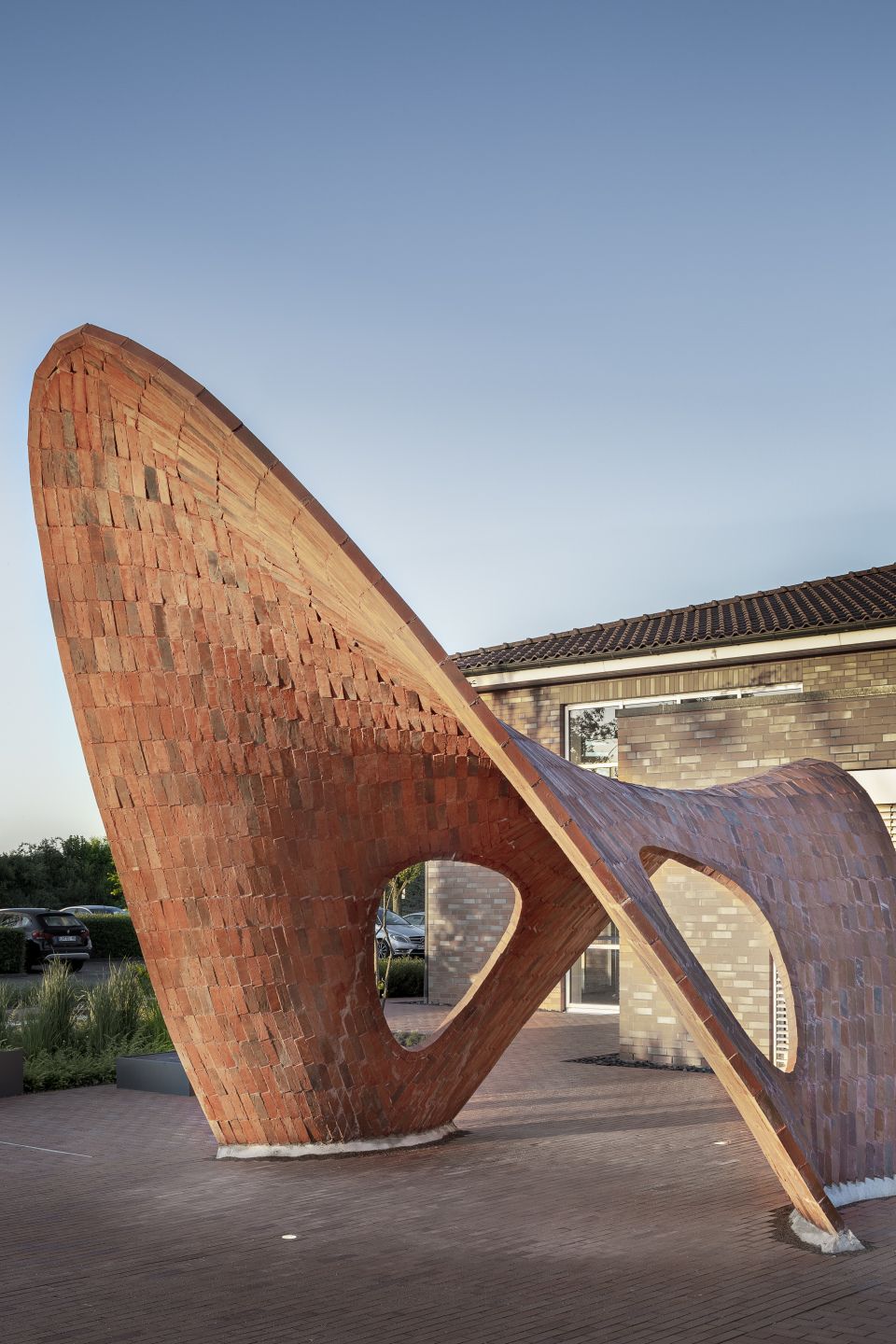

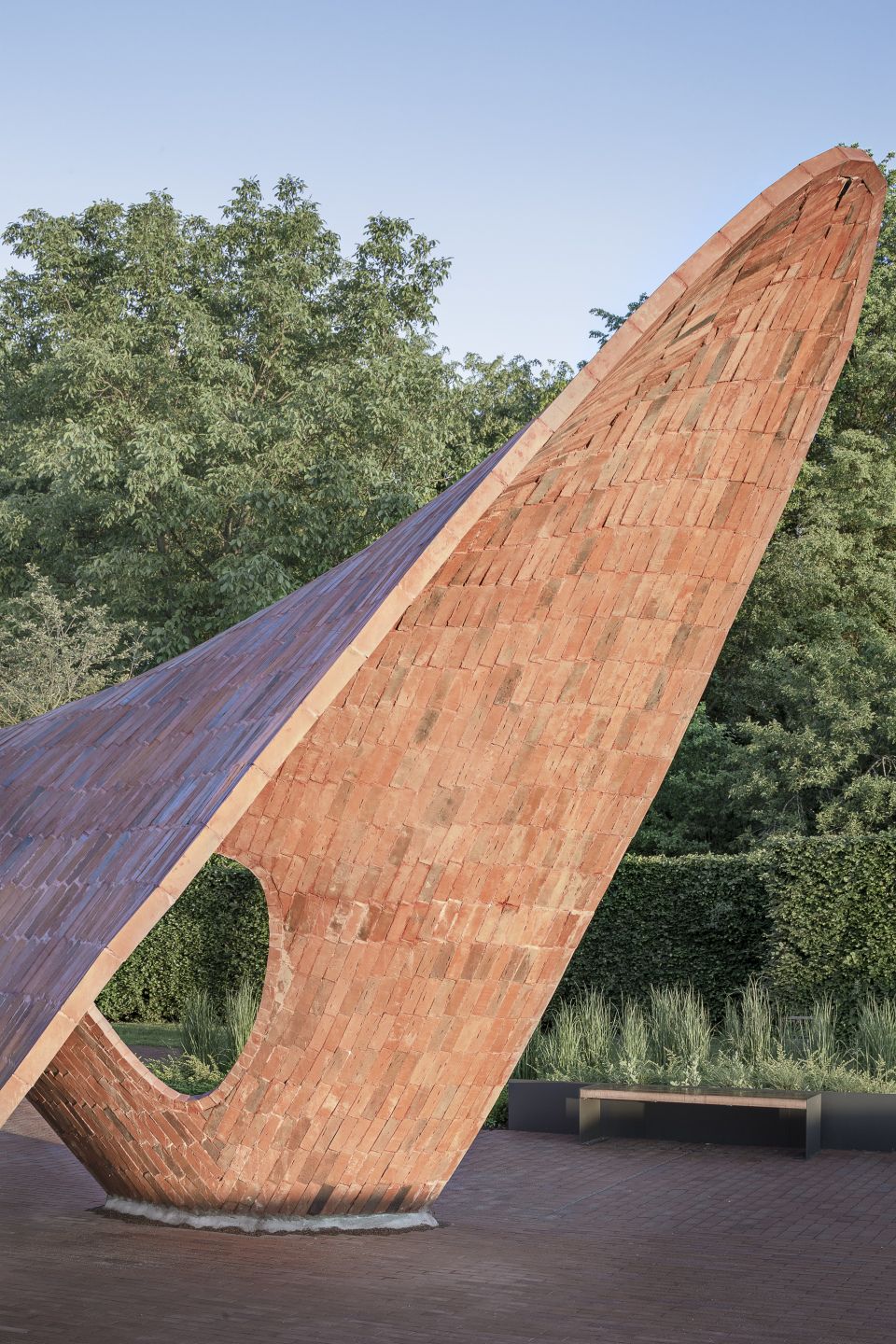

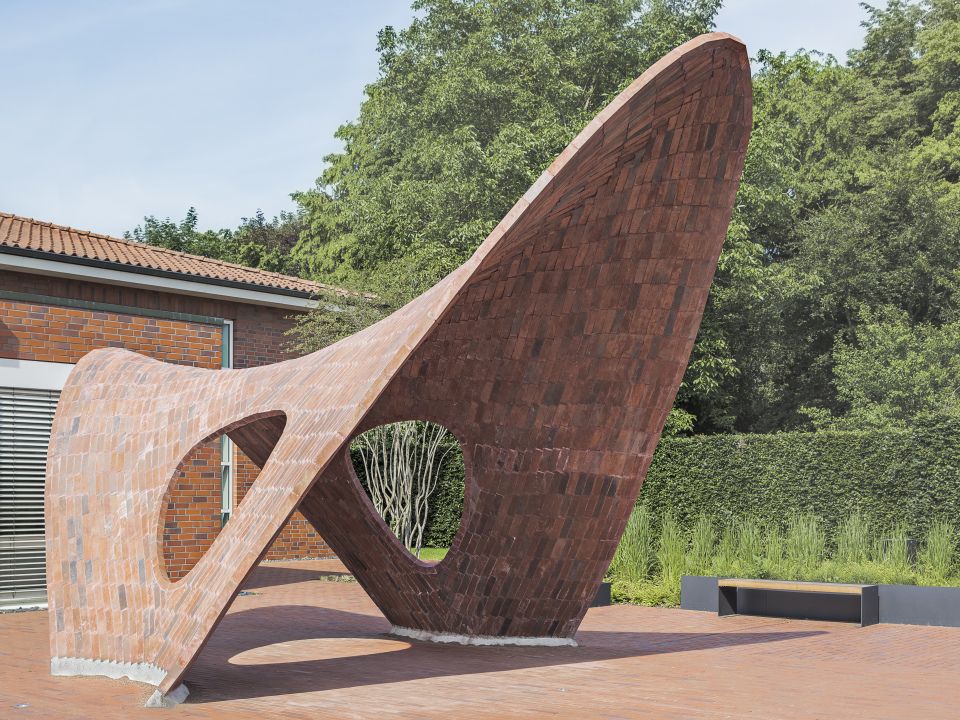

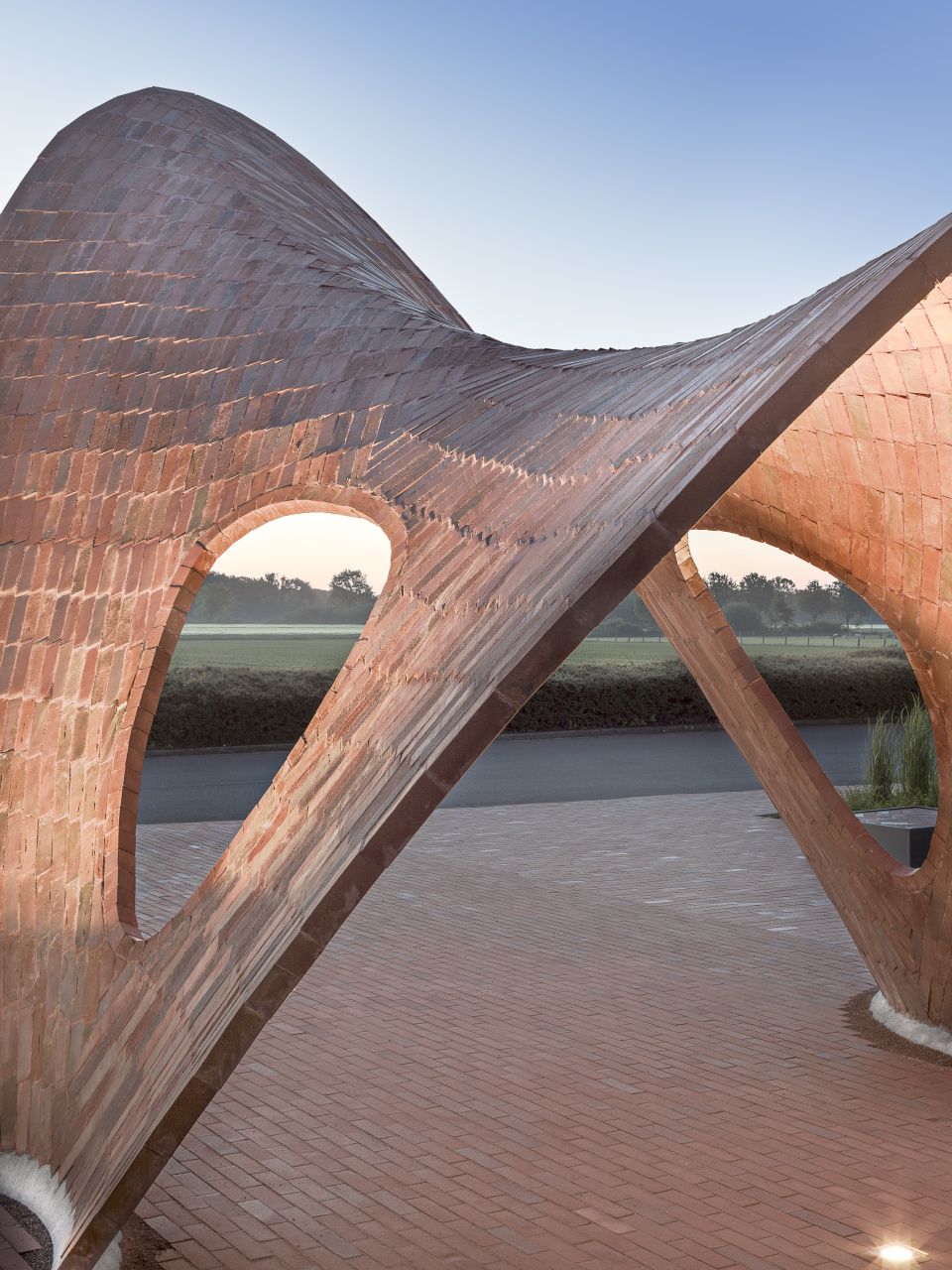

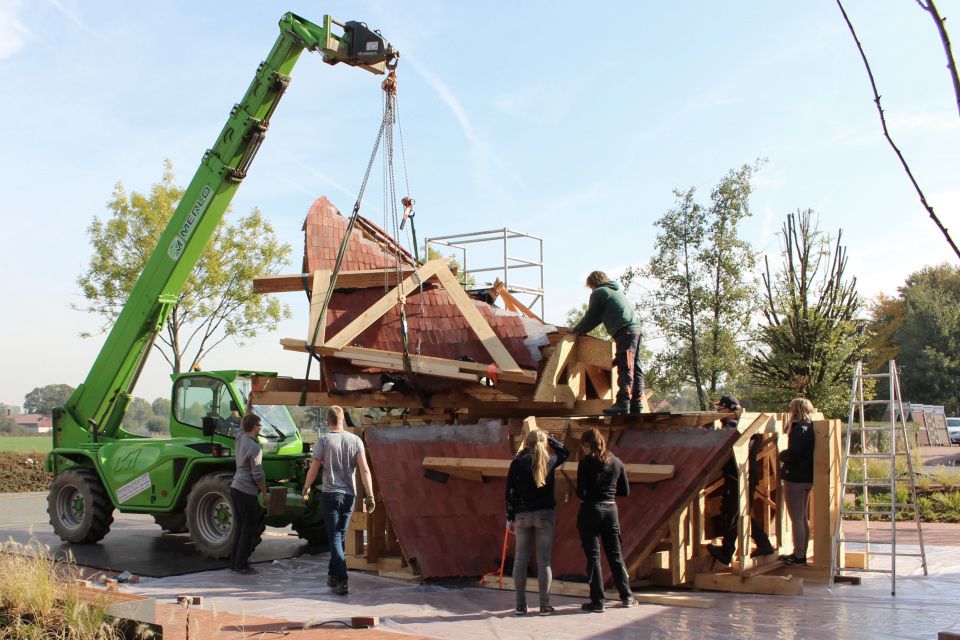

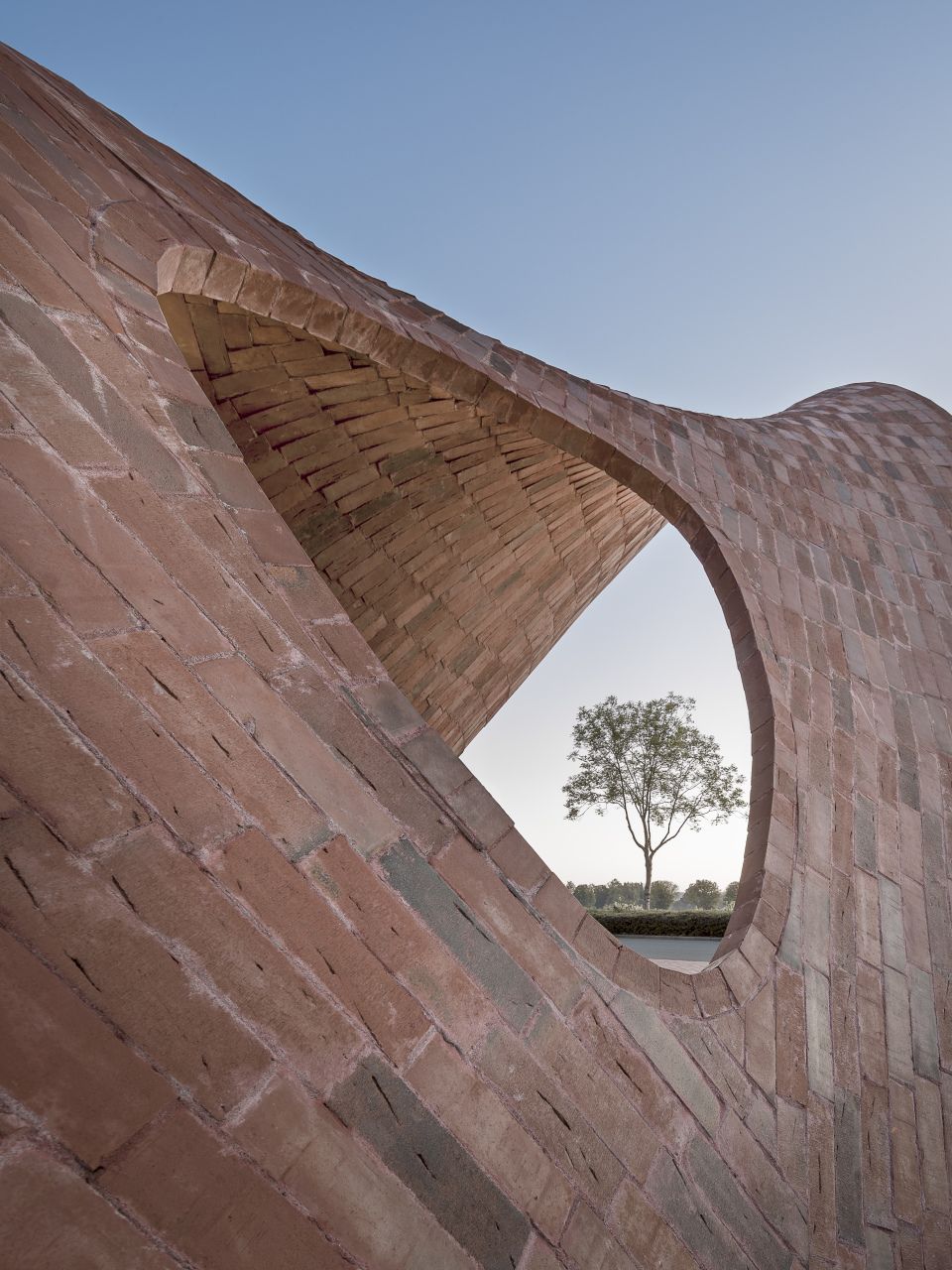

Die Aufgabe an die Studenten bestand darin, die Leistungsfähigkeit des Klinkers in neuen Anwendungsmöglichkeiten zu verdeutlichen. Es sollte ein Ausstellungspavillon für die Firma Hagemeister errichtet werden, beruhend auf einer Konstruktion aus einer möglichst dünnen Ziegelschale, verstärkt durch ein innenliegendes Carbontextil. Sie konnten dabei den Prozess von der ersten Bleistiftskizze des Entwurfs über experimentelle Modelle und Laborversuche, bis hin zur Fertigstellung begleiten. Die Planung und Entwicklung des Schalungsgerüsts im 3D Modell sowie aller Ausführungsdetails wurden von den Studenten entwickelt. Die Schalenkonstruktion wurde zunächst aus Fertigteilen in einer Werkhalle der Hochschule in Trier vorgefertigt und anschließend auf dem Bauplatz des Klinkerwerks in Nottuln montiert.

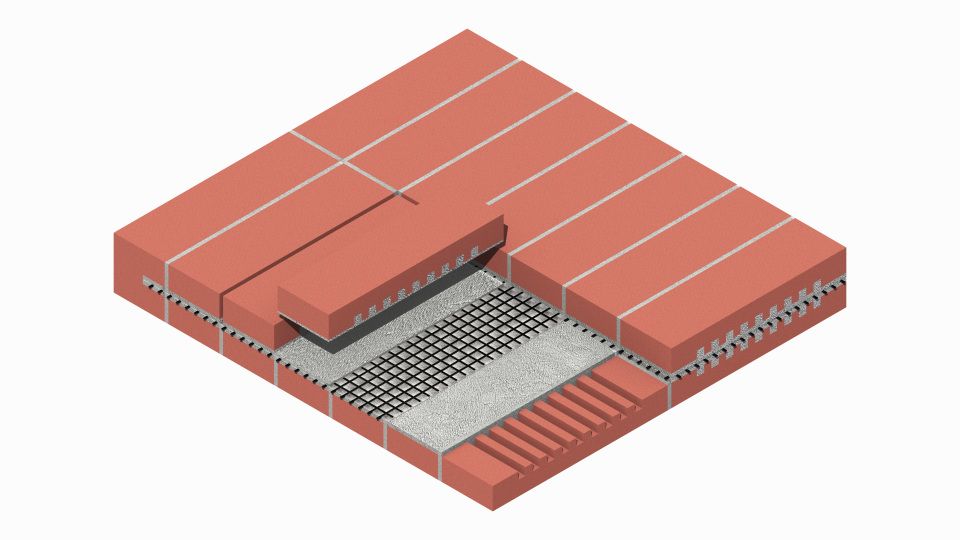

Die Studenten untersuchten die Leistungsfähigkeit der Konstruktion an Hand von selbst hergestellten Musterplatten, die sie im Vorfeld auf Biegung und Druckverhalten in der Materialprüfstelle der Hochschule Trier prüften. Auch die Besonderheiten bei der Herstellung dieser neuartigen Konstruktion wurden in der Plaung und der Realisierung von den beteiligten Studenten entwickelt. Ähnlich wie beim Stahlbeton werden die Zug- und Druckkräfte innerhalb der Konstruktion auf zwei verschiedene Materialien übertragen, hier Carbontextil und Ziegel. Mit unserem Projekt wurde diese Textilziegel-Anwendung erstmalig in einem Bauwerk realisiert.
