Hofabläufe und Parkdeckabläufe, optional mit Brandschutzelement

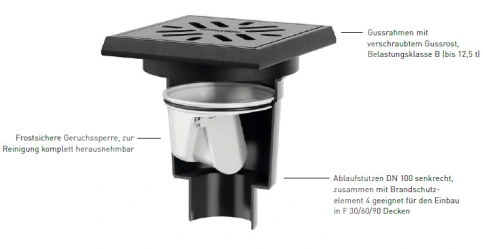

DALLMER Hof- und Parkdeckablauf 606, Ablaufstutzen senkrecht
Bewährt für den Einsatz im Außenbereich, da ein frostsicherer Einbau nicht erforderlich ist
Als DallBit-Ausführung zur Aufnahme von Abdichtungen nach DIN 18195 für Freispiegelentwässerungen nach DIN EN 12056 und DIN 1986-100, in Kombination mit Gussasphalt kein Hitzeschild erforderlich
In Gebäudebereichen mit erhöhter Brandlast (z. B. Tiefgaragen) bieten Versionen mit Ablaufstutzen DN 100 senkrecht zusammen mit Brandschutzelement geprüften Brandschutz in den Klassen R 30/60/90
Abdeckungen Belastungsklasse A, mit Gussrahmen Belastungsklasse B
An Zubehör steht Aufstockelemente, Edelstahl-Flanschringe und Geruchverschluss-Einsätze zur Verfügung.

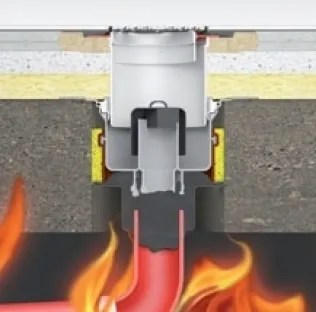

Funktionsweise im Brandfall

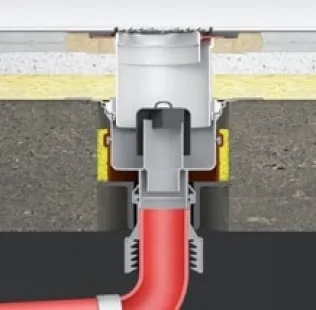

Bodenablauf mit Brandschutz-Rohbauelement
Im Brandfall expandiert die intumeszierende Masse verschließt sowohl die Deckenöffnung, als auch nicht brennbare Entwässerungsleitungen. Der Durchtritt von Wärme, Feuer und Rauch ist nicht mehr möglich.
Die Dallmer Brandschutzelemente für Abläufe schotten die Deckendurchführung ab. Im Brandfall verschließt die im Brandschutzelement integrierte Quellstoffeinlage bei Hitzeeinwirkung die Deckendurchführung, Bodenablauf und Rohrleitung aus Kunststoff schnell, sicher und zuverlässig. Die Brandschutzelemente sind installationsfertig, werkseitig rauchdicht und für den Einbau in Decken der F-Klassen F 30/60/90/120 zugelassen.
Hof- und Parkdeckablauf (Ausführungsbeispiele)

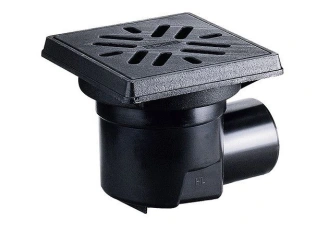

Hof-/ Parkdeckablauf 605.1
mit frostsicherer Geruchsperre
herausnehmbarer Sandfangkorb
Gussrahmen und Gussrost, verschraubt,
Belastungsklasse B (bis 12,5 t)
Ablaufstutzen DN 100 waagerecht
Ablaufleistung: 4,2 l/s
Gehäuse aus Polypropylen, hochschlagfest

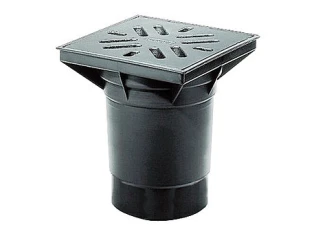

Hof-/ Parkdeckablauf 606.0
mit frostsicherer Geruchsperre
Gussrost
Belastungsklasse A (bis 1,5 t)
mit herausnehmbarem Sandfangkorb
Ablaufstutzen DN 100 senkrecht mit: frostsicherer Geruchsperre
Ablaufleistung: 4,3 l/s
Gehäuse aus Polypropylen, hochschlagfest

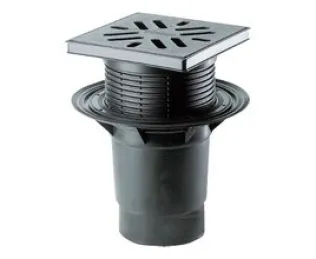

Hof-/ Parkdeckablauf 616.0
mit frostsicherer Geruchsperre (Pendelklappe)
Ablaufgehäuse mit Flansch verdrehbarem und höhenverstellbarem Aufsatzrahmen und Gussrost
Belastungsklasse A (bis 1,5 t)
mit herausnehmbarem Sandfangkorb
Ablaufstutzen DN 150 senkrecht
Ablaufleistung: 4,8 l/s
Gehäuse aus Polypropylen, hochschlagfest

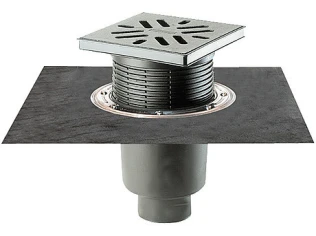

Hof- und Parkdeckablauf 616.0 DallBit
DN 100 mit frostsicherer Geruchsperre (Pendelklappe)
Gehäuse mit werkseitig aufgeschweißter Bitumenschweißbahn-Manschette, 500 x 500 mm, 5 mm stark, mit Edelstahl-Flanschring zur zusätzlichen Sicherheit
verdrehbarem und höhenverstellbarem Gussrahmen und verschraubtem Gussrost
Belastungsklasse B (bis 12,5 t)
mit herausnehmbarem Sandfangkorb
Ablaufstutzen DN 100 senkrecht
Ablaufleistung: 5,5 l/s
Gehäuse aus Polypropylen, hochschlagfest

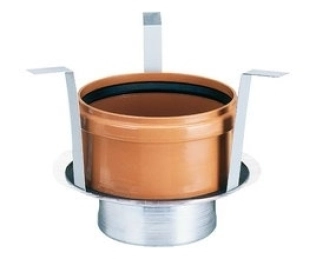

Brandschutz-Rohbauelement 4
für Hof- und Parkdeckabläufe 606.0, 606.1, 616.0, 616.1, 616.0 DallBit und 616.1 DallBit mit Nennweite DN 100
zur Montage in Kernbohrungen (d = 250 mm) und Durchbrüchen in F 30 bis F 90-Decken (Zulassung Z-19.17-1547) in Parkhäusern oder Tiefgaragen
Rohbauelement aus Metall mit Quellstoffeinlage
Gehäuseaufnahme, flexiblem Kragen, Haltebügeln, Bauschutzdeckel, und Schallschutzmanschette
Anschluss der Kunststoff- oder Gussrohre der Nennweite DN 100 über Rohrmuffe oder DALLMER HT/SML-Rohrverbinder am Hof-/Parkdeckablauf
