Gedämmte Sturzschalungen für energieeffizientes Bauen
Einseitig oder zweiseitig aufkaschierte Wärmedämmungen auf den Schalungsplatten erleichtern die Einhaltung der Wärmedämmanforderungen. Die Qualität der Schalungsplatten Baustoffklasse A1 oder Baustoffklasse B1 entspricht dabei dem MAKOSTURZ-Programm ohne Wärmedämmung.
Energieeffizienz und Nachhaltigkeit
Einer der wichtigsten Ansatzpunkte in der modernen Gebäudetechnik liegt darin, konstruktive Wärmebrücken zu vermeiden. MAKO Schalungstechnik bietet hierfür durchdachte modulare Systeme an, die diese Anforderungen unterstützen. Bei den Schalungssystemen mit Wärmedämmung werden hocheffiziente Dämmplatten mit sehr gutem Wärmedurchlasswiderstand eingesetzt.
Die Systeme mit patentierter Bügelkralle und Zementfaserplatte erfüllen alle Anforderungen an ein modernes Schalungssystem:
Baustoffklasse A1, nicht brennbar
Hohe Biege-, Zug- und Druckfestigkeit
Hohe Umwelt- und Gesundheitsverträglichkeit durch Verwendung von Kunst- oder Zellstofffasern sowie natürlicher Rohstoffe wie Zement, Wasser und Luft
Nachhaltigkeit durch Wiederverwertung – soweit möglich - und hohe Recyclingfähigkeit
Anforderungen an den baulichen Brandschutz
MAKO verwendet für Ringbalken und Stürze Schalungsplatten der Baustoffklasse B1 und A1. Die Schalungsplatten kommen dabei als verlorene Schalungen zum Einsatz. Die Tabelle zeigt Anwendungsfälle wo eine Schalungsplatte der Baustoffklasse A1 in Abhängigkeit von der Gebäudeklasse notwendig wird.
Gebäudeklassen
Die Anforderungen an den baulichen Brandschutz in Gebäuden werden in der Musterbauordnung (MBO) und allen Landesbauordnungen (LBO) nach den Gebäudeklassen (GK) bemessen. Bei der Einteilung der GK sind die Art, die Höhe und die Fläche des Gebäudes maßgebend. Grundsätzlich gilt: Je höher die GK, desto höher sind die Anforderungen an den Brandschutz.
Gebäude werden in die Gebäudeklassen (GK) 1 bis 5 unterteilt. Die Einteilung hängt dabei von der Gebäudehöhe sowie der Anzahl und Größe der vorhandenen Nutzungseinheiten ab.
Übersichtliche Darstellung in Abhängigkeit von Gebäudeart, Höhe, Nutzungseinheiten und Flächen
Sonderbauten
Neben den fünf Gebäudeklassen gibt es in § 2 (4) der Musterbauordnung (MBO) Kriterien, nach denen Gebäude als Sonderbauten eingestuft werden müssen. Dazu gehören „Anlagen und Räume besonderer Art oder Nutzung“ , die besondere Eigenschaften im Hinblick auf Art, Größe und Nutzung aufweisen, wie z. B. Hochhäuser, Verkaufsstätten, Industriebauten, Büro- und Verwaltungsgebäude, Krankenhäuser, Hotels, Schulen usw.
Überzeugende Schalergebnisse durch patentierte Lösung
Einseitig oder zweiseitig aufkaschierte Wärmedämmungen auf den Schalungsplatten erleichtern die Einhaltung der Wärmedämmanforderungen. Als Schalungsseitenteile verwendet MAKO 12 mm dicke Holzzementplatten (Baustoffklasse B1) oder nichtbrennbare Faserzementplatten (Baustoffklasse A1). Durch die patentierte Konstruktion können Ringbalken bis zu 30 cm Höhe freitragend eingeschalt werden.
Werkstoffangaben zu den Schalplatten B1 / A1
Faserzementplatten nach DIN EN 12467; A1 nach DIN 4102 (nichtbrennbar) | |
Brandverhalten (EN 13 501-1) | A1 |
Mittlere Biegezugfestigkeit (EN 12467) | 18,1 N/mm2 |
Elastizitätsmodul | 7500 N/mm2 |
Rohdichte, trocken, durchschnittlich (EN 12467) | 1.700 kg/m³ |
Dauerhaftigkeit (Dickenquellung) | < 1,5 % |
Wasserundurchlässigkeit nach 24 h (EN 12467) | undurchlässig |
Diffussionswiderstandszahl (EN ISO 12572) | 70 - 90 |
- technische Änderungen vorbehalten - | |
Zementgebundene Spanplatte nach EN 13986:2004 / EN 634-2:2007; B1 nach DIN 4102 (schwer entflammbar) | |
Biegefestigkeit | > 9,0 N/mm2 |
Biegefestigkeit (E-Modul) | > 4500 N/mm2 |
Querzugfestigkeit | > 0,5 N/mm2 |
Dauerhaftigkeit (Dickenquellung) | < 1,5 % |
Dauerhaftigkeit (Feuchtbeständigkeit) | > 0,3 N/mm2 |
- technische Änderungen vorbehalten - | |
Werkstoffangaben zur Dämmung
Epandiertes Polystyrol (EPS) nach EN 13163, Qualitätstyp EPS 031 WDV kd IR, grau Brandverhalten: DIN EN 13501-1, Klasse E Brandverhalten: DIN 4102-1, Baustoffklasse B1 | |
Nennwert der Wärmeleitfähigkeit | 0,030 W/(m*K) |
Schermodul / Scherfestigkeit | ≥ 1,0 MPa / ≥ 50 kPa |
Leistungserklärung Nr. | LE-DE-21.1 -WDV-031-100-kd-IR-HP-FR |
- technische Änderungen vorbehalten - | |
MAKOSTURZ A1 THERMO – wärmegedämmte Sturzschalungen mit Schalungsplatten der Baustoffklasse A1

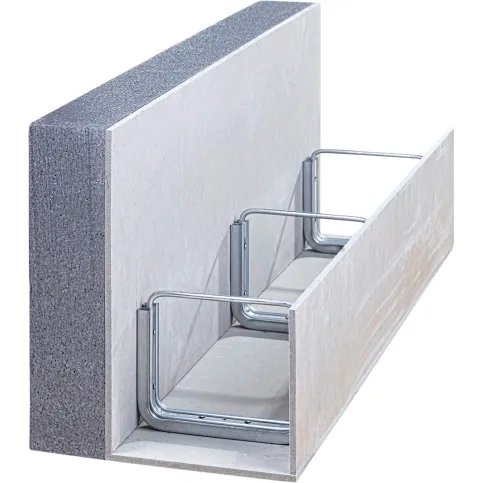

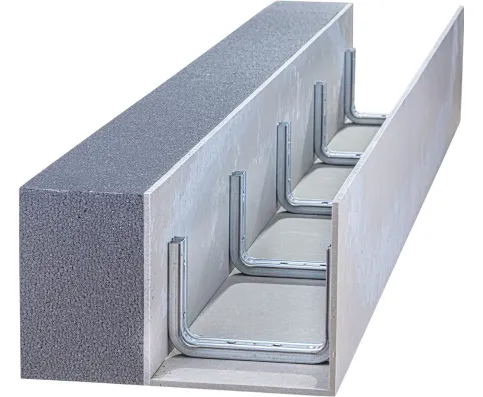

MAKOSTURZ-CEM THERMO
MAKOSTURZ-CEM THERMO
Sturzschalung, einseitig gedämmt, für Höhen ≤ 30 cm
Länge 120 cm und 200 cm
Durch das einseitige Auftragen einer Wärmedämmung wird das Schalungselement soweit optimiert, dass es die gewünschte Dämmfunktion erfüllt. Gleichzeitig geht die darunterliegende Schalungsplatte eine homogene Verbindung mit dem Betonkern ein.
Dämmstärken: 60 bis 160 mm

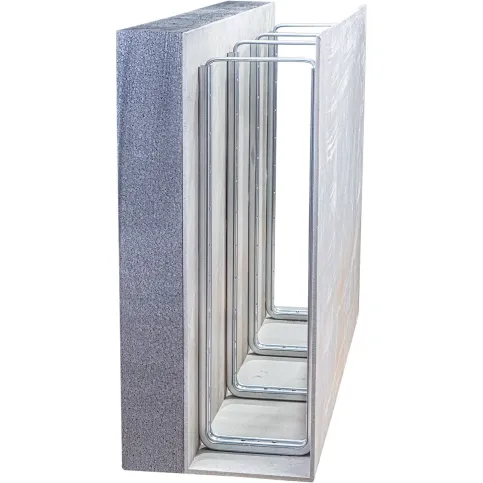

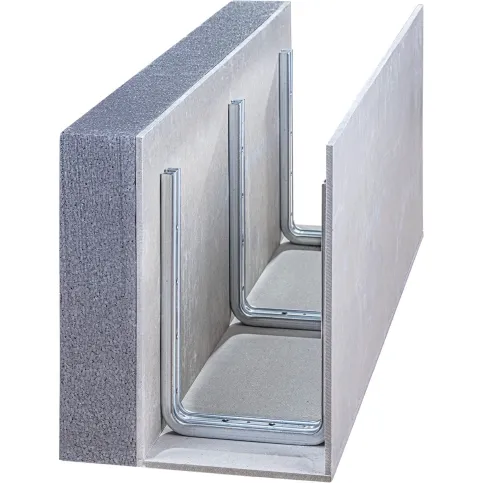

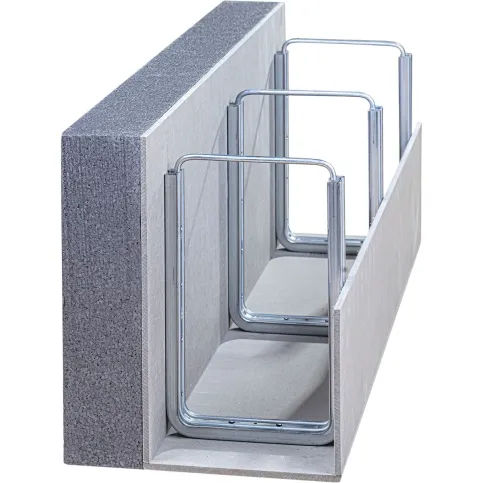

MAKOSTURZ-PRO_A1 THERMO
Sturzschalung, einseitig gedämmt, für Höhen von 31 cm – 50 cm
Länge 120 cm
Diese Sturzschalung wurde von MAKO speziell für Schalungshöhen von 31 cm bis 50 cm konzipiert, wo zusätzlich hohe Anforderungen an die Wärmedämmung berücksichtigt werden müsen.

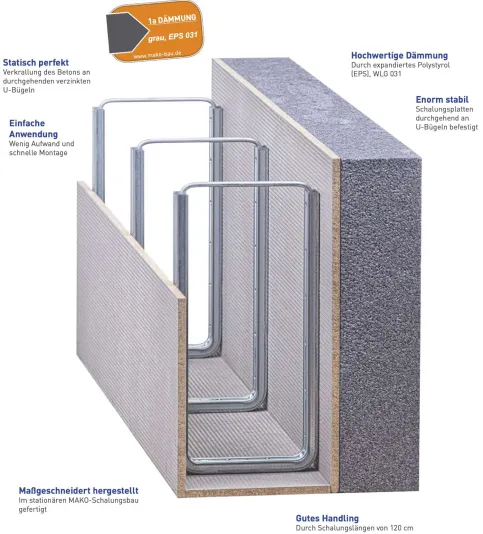

MAKOSTURZ-ART_A1 THERMO
MAKOSTURZ-ART_A1 THERMO
Sturzschalung, einseitig gedämmt, für Höhen von 51 cm – 100 cm
Länge 120 cm
Gutes Handling, enorm stabil und optimal gedämmt waren die Anforderungen der Kunden, welche hier umgesetzt wurden. MAKO kombiniert dabei die durchgehend befestigten Schalungsplatten am U-Bügelsystem mit einer Dämmung aus expandiertem Polystyrol-Hartschaum.
MAKOSTURZ-ART_A1 THERMO
MAKOSTURZ-DUR_FD_A1 THERMO
Randunterzugschalung, einseitig gedämmt
Länge 120 cm
Der Einsatzbereich dieser Randunterzugschalung ist ideal für z.B. Spannbeton-Fertigdecken am Neubau, wo gleichzeitig der Deckenrand eingeschalt wird und die äußere hohe Schalwand mit einer Wärmedämmung versehen ist. Die systematische Montagefolge und die durchdachten Systembauteile beschleunigen das Arbeiten. Zudem bieten die verzinkten U-Bügel mit Bügelkralle und die integrierte Abspannung die notwendige Sicherheit. Das Auflager der Fertigdecke wird dem Verarbeiter über die Höhe der inneren Schalungsplatte vorgegeben.
MAKOSTURZ-DUR_OD_A1 THERMO
MAKOSTURZ-DUR_OD_A1 THERMO
Randunterzugschalung für Ortbetondecken, einseitig gedämmt
Länge 120 cm
Diese Randunterzugschalung steht für Lösungen bei Ortbetondecken, die wärmetechnisch optimiert werden sollen. Die vorgefertigten Schalelemente werden später vor Ort einfach und schnell zu einer Gesamtschalung verbunden. Das System sorgt für kurze Montagezeiten und einen schnellen Baufortschritt sorgt. Weiterhin garantiert diese Schalung auch eine durchgehende Betonverkrallung und Verbindung der Schalungsplatten mit den U-Bügeln.
MAKOSTURZ-PAR
MAKOSTURZ-PAR
Sturzschalung, zweiseitig gedämmt, für Höhen ≤ 30 cm
Länge 120 cm und 200 cm
Speziell für hohen Anforderungen zur Energieeinsparung entwickelte MAKO dieses Schalungselement. Diese Lösung ermöglicht dem Verarbeiter eine Schalung einzusetzen, welche beidseitig über eine Wärmedämmung –auch in unterschiedlicher Stärke erfügt.

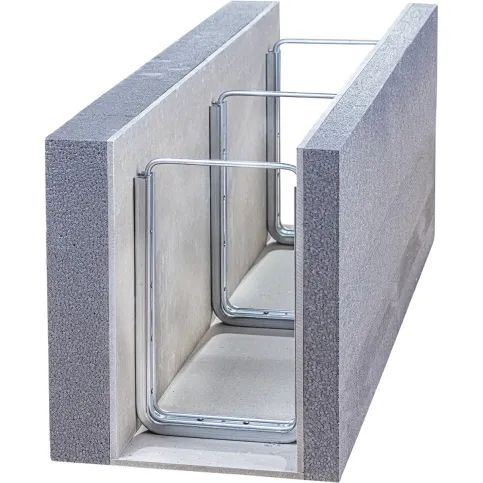

MAKOSTURZ-PAR THERMO
MAKOSTURZ-PAR THERMO
Sturzschalung, zweiseitig gedämmt, für Höhen ≥ 31 cm - 50 cm
Länge 120 cm
Die Kombination von Stabilität und Wärmedämmung erlauben Schalungshöhen von 31 cm bis 50 cm. Die Schalung sorgt für eine hohe Effizienz und eine große Anwendungsvielfalt.
MAKOSTURZ B1 THERMO – wärmegedämmte Sturzschalungen mit Schalungsplatten der Baustoffklasse AB1

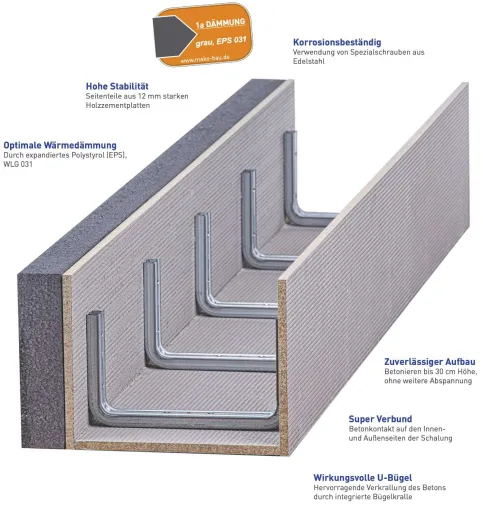

MAKOSTURZ-TOP THERMO
MAKOSTURZ-TOP THERMO
Sturzschalung, einseitig gedämmt, für Höhen ≤ 30 cm
Länge 200 cm
Durch das einseitige Auftragen einer Wärmedämmung wird das Schalungselement soweit optimiert, dass es die gewünschte Dämmfunktion erfüllt. Gleichzeitig geht die darunterliegende Schalungsplatte eine homogene Verbindung mit dem Betonkern ein.
Dämmstärken: 60 bis 160 mm

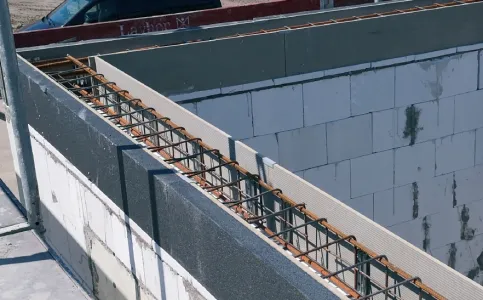

Anwendungsbeispiel

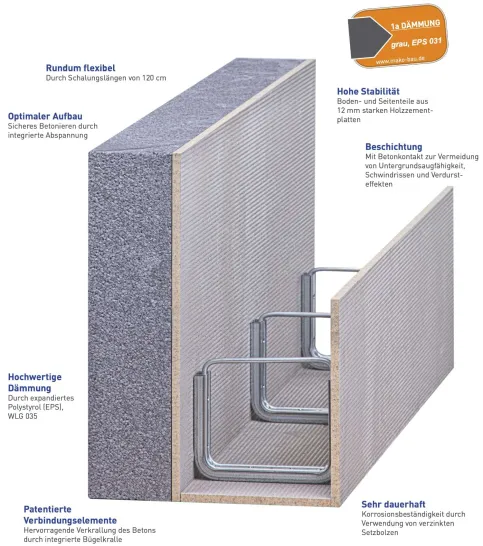

MAKOSTURZ-PRO THERMO
MAKOSTURZ-PRO THERMO Sturzschalung, einseitig gedämmt, für Höhen von 31 cm – 50 cm
Länge 120 cm
Diese Sturzschalung wurde von MAKO speziell für Schalungshöhen von 31 cm bis 50 cm konzipiert, wo zusätzlich hohe Anforderungen an die Wärmedämmung berücksichtigt werden müsen.

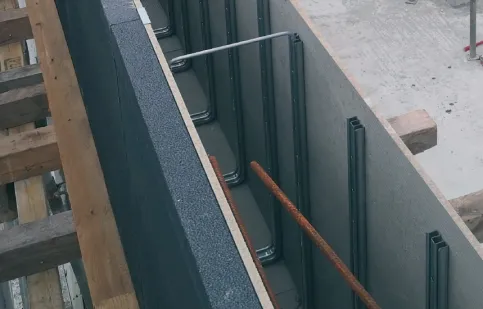

Anwendungsbeispiel
MAKOSTURZ-ART THERMO
MAKOSTURZ-ART THERMO Sturzschalung, einseitig gedämmt, für Höhen von 51 cm – 100 cm
Länge 120 cm
Gutes Handling, enorm stabil und optimal gedämmt waren die Anforderungen der Kunden, welche hier umgesetzt wurden. MAKO kombiniert dabei die durchgehend befestigten Schalungsplatten am U-Bügelsystem mit einer Dämmung aus expandiertem Polystyrol-Hartschaum.

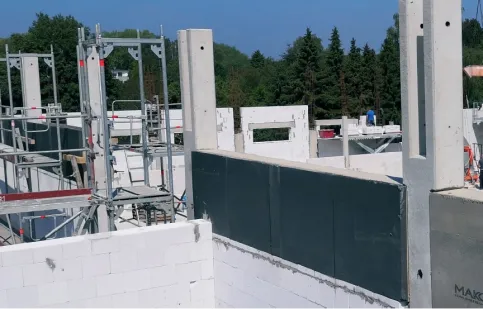

Anwendungsbeispiel MAKOSTURZ
MAKOSTURZ-DUR_FD THERMO
MAKOSTURZ-DUR_FD THERMO Randunterzugschalung, einseitig gedämmt
Länge 120 cm
Der Einsatzbereich dieser Randunterzugschalung ist ideal für z.B. Spannbeton-Fertigdecken am Neubau, wo gleichzeitig der Deckenrand eingeschalt wird und die äußere hohe Schalwand mit einer Wärmedämmung versehen ist. Die systematische Montagefolge und die durchdachten Systembauteile beschleunigen das Arbeiten. Zudem bieten die verzinkten U-Bügel mit Bügelkralle und die integrierte Abspannung die notwendige Sicherheit. Das Auflager der Fertigdecke wird dem Verarbeiter über die Höhe der inneren Schalungsplatte vorgegeben.

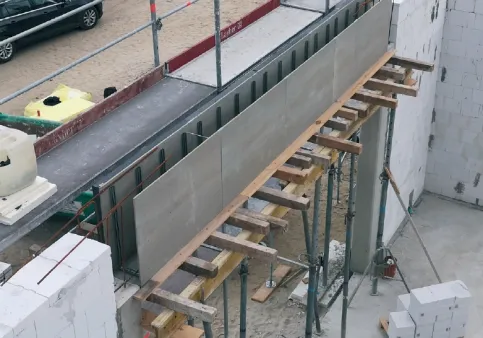

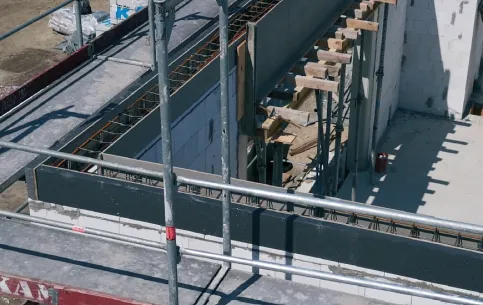

Anwendungsbeispiel
MAKOSTURZ-DUR_OD THERMO
MAKOSTURZ-DUR_OD THERMO Randunterzugschalung für Ortbetondecken, einseitig gedämmt
Länge 120 cm
Diese Randunterzugschalung steht für Lösungen bei Ortbetondecken, die wärmetechnisch optimiert werden sollen. Die vorgefertigten Schalelemente werden später vor Ort einfach und schnell zu einer Gesamtschalung verbunden. Das System sorgt für kurze Montagezeiten und einen schnellen Baufortschritt sorgt. Weiterhin garantiert diese Schalung auch eine durchgehende Betonverkrallung und Verbindung der Schalungsplatten mit den U-Bügeln.

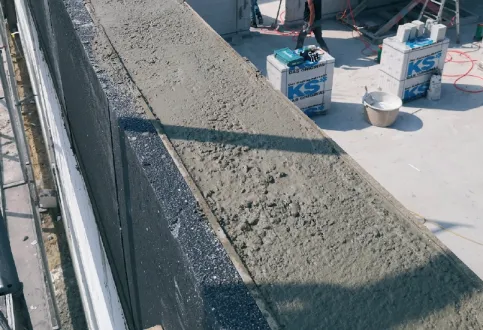

Anwendungsbeispiel

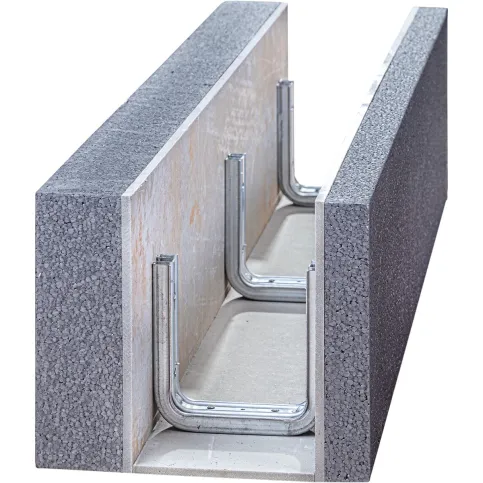

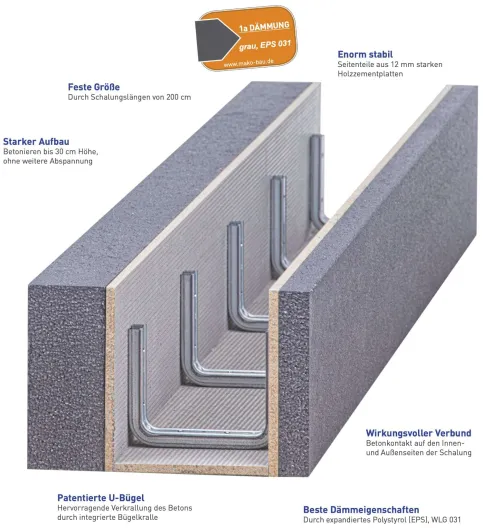

MAKOSTURZ-SET
MAKOSTURZ-SET Sturzschalung, zweiseitig gedämmt, für Höhen ≤ 30 cm
Länge 200 cm
Speziell für hohen Anforderungen zur Energieeinsparung entwickelte MAKO dieses Schalungselement. Diese Lösung ermöglicht dem Verarbeiter eine Schalung einzusetzen, welche beidseitig über eine Wärmedämmung –auch in unterschiedlicher Stärke erfügt.
Anwendungsbeispiel MAKOSTURZ

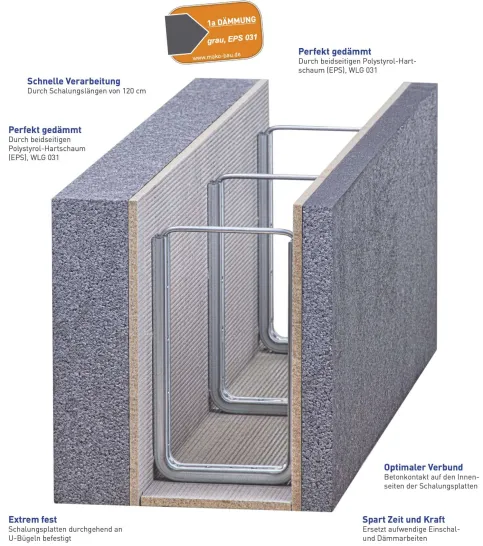

MAKOSTURZ-SET THERMO
MAKOSTURZ-SET THERMO Sturzschalung, zweiseitig gedämmt, für Höhen ≥ 31 cm - 50 cm
Länge 120 cm
Die Kombination von Stabilität und Wärmedämmung erlauben Schalungshöhen von 31 cm bis 50 cm. Die Schalung sorgt für eine hohe Effizienz und eine große Anwendungsvielfalt.
Anwendungsbeispiel

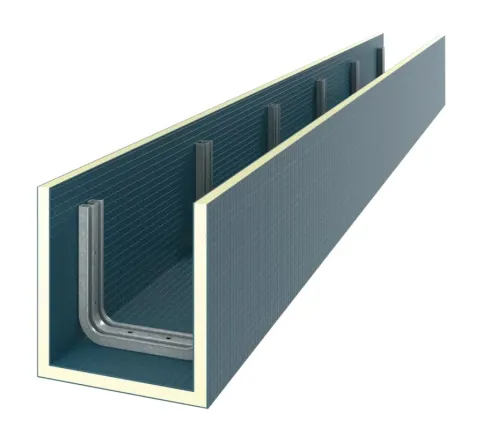

MAKOSTURZ-NEO
MAKOSTURZ-NEO
Sturzschalung für Höhen ≤ 30 cm
Länge 120 cm
Die neu entwickelte Sturzschalung ist seitlich mit 20 mm Hartschaum-Bauplatten ausgestattet. Die Kaschierung mit Mörtelschicht und Gittergewebe auf den Innen- und Außenseiten der Schalung führen zu einer homogenen Verbindung zwischen Betonkern und Schalungsplatten und vermeidet Rissbildungen im Außenputz.
